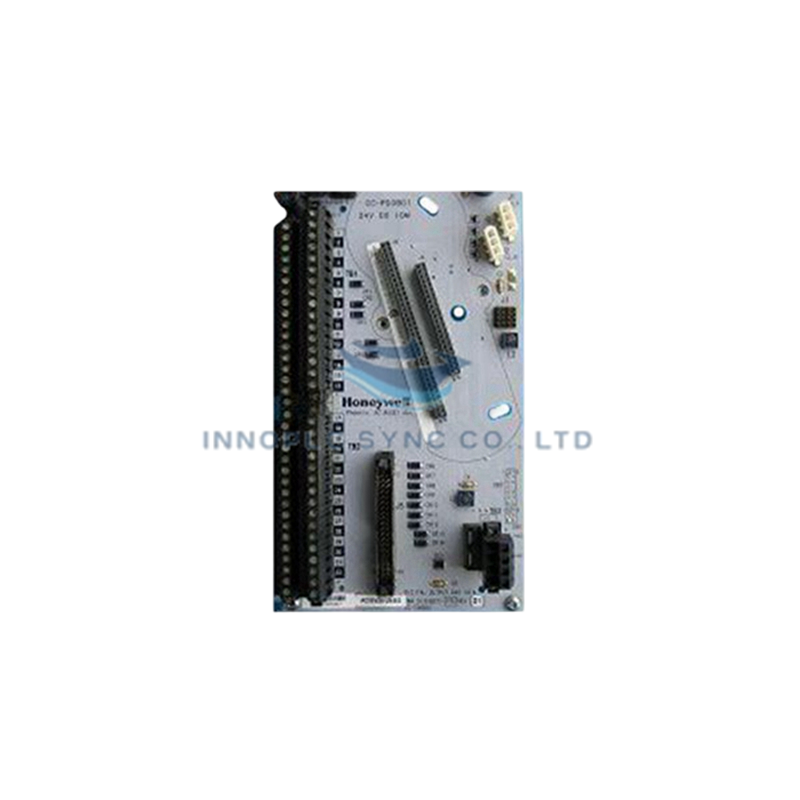

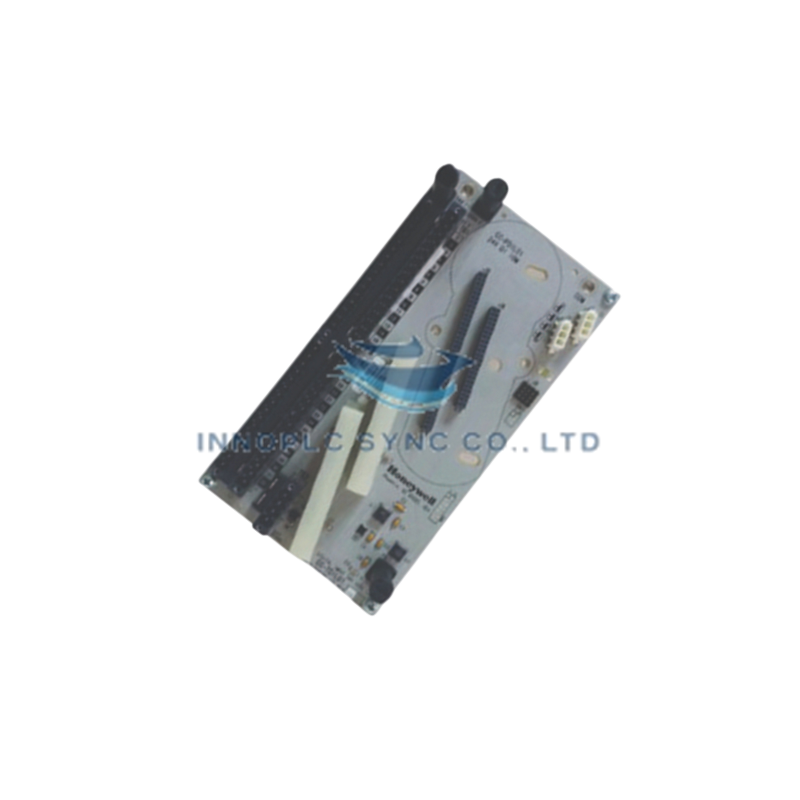

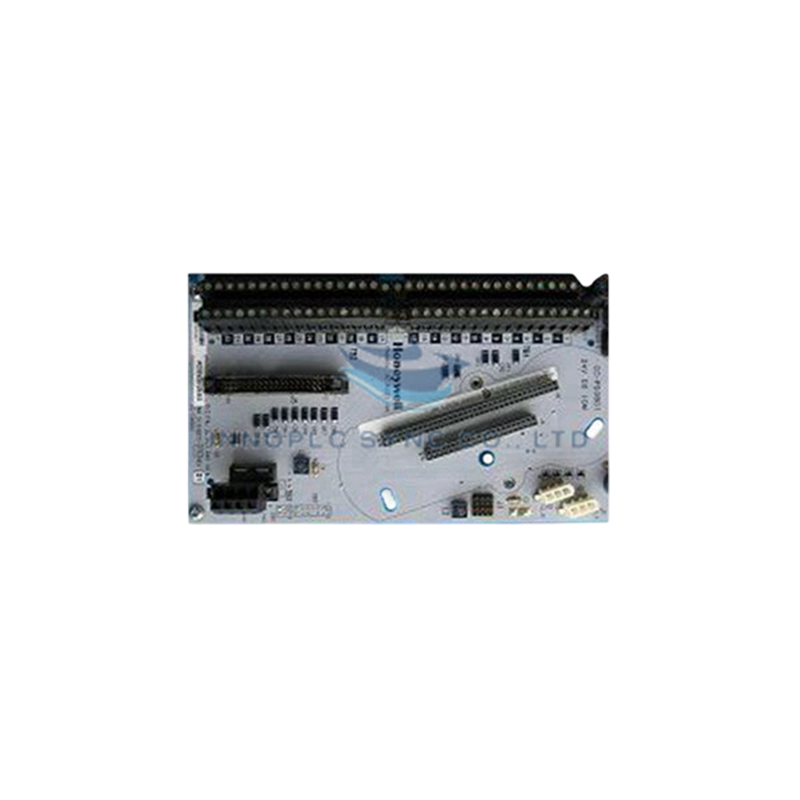

ماژول خروجی Honeywell مدل 8C-TDODB1

SKU: 8C-TDODB1

Manufacturer: Honeywell
Product No.: 8C-TDODB1
Condition：در انبار
Product Type: ماژول‌های خروجی دیجیتال
Product Origin: USA
Payment:T/T, Western Union
Weight: 350g
Shipping port: Xiamen
Warranty: 12 months

Honeywell 8C-TDODB1 که با عنوان ماژول خروجی دیجیتال 8C-TDODB1 نیز فهرست شده است، به‌عنوان یک مؤلفه سخت‌افزاری اختصاصی برای سوئیچینگ سیگنال‌های گسسته و فعال‌سازی بار در پلتفرم‌های کنترلر Experion PKS Series 8 C300 عمل می‌کند.

مشخصات سخت‌افزاری

پارامتر	مشخصات
مدل	8C-TDODB1
برند	Honeywell
مبدأ	USA
وزن	0.35 kg
ابعاد	15.0 cm x 8.0 cm x 3.5 cm
دمای کاری	-40 تا 70 deg C
مصرف توان	2.8 W نامی
نوع خروجی	خروجی گسسته / دیجیتال
ولتاژ کاری	24 VDC
سازگاری سیستم	Experion PKS Series 8 C300

ایزولاسیون کانال و یکپارچگی سیگنال حلقه فرایند

8C-TDODB1 از مدارهای ایزولاسیون کانال‌به‌کانال بهره می‌برد که برای جدا کردن منطق پردازش دیجیتال بک‌پلین از نوسانات الکتریکی خارجی سمت فیلد طراحی شده‌اند. مسیر این ماژول از عبور سیگنال پروتکل حلقه ثانویه 4-20 mA HART برای عملگرهای خروجی دیجیتال هوشمند پشتیبانی می‌کند و امکان دریافت مستقیم وضعیت و بازخورد کالیبراسیون فیلد را فراهم می‌سازد. جداسازی گالوانیکی یکپارچه، اختلاف پتانسیل زمین در حالت مشترک را میان ترمینال‌های فیلد کاهش داده و مسیرهای کنترل سیگنال را پایدار می‌کند.

سؤالات متداول

س: آیا تعویض گرم آنلاین ماژول 8C-TDODB1 هنگام اجرای فعال سیستم پشتیبانی می‌شود؟

پ: بله. این ماژول هنگام نصب روی کریر سازگار Series 8 از قابلیت جداسازی و نصب تحت توان (RIUP) پشتیبانی می‌کند، مشروط بر اینکه پایداری ریل توان بک‌پلین حفظ شود.

س: ایزولاسیون کانال‌به‌کانال چه مزیتی برای ترمینال‌های سیم‌کشی فیلد در این ماژول دارد؟

پ: ایزولاسیون کانال از انتشار نویز گذرا جلوگیری می‌کند و جریان‌های حلقه زمین را میان مدارهای خروجی مستقل و باس داخلی بک‌پلین C300 حذف می‌کند.

راهنمای نصب در فیلد

نصب روی کریر: ماژول را محکم در شیار تعیین‌شده کریر Series 8 جا بزنید و پیش از اعمال توان سیستم، از وارد شدن کامل کانکتور اطمینان حاصل کنید.
جداسازی سیم‌کشی: سیم‌کشی خروجی گسسته 24 VDC را از طریق کابل‌های زوج‌تابیده شیلددار اختصاصی عبور دهید و جداسازی فیزیکی آن را از هادی‌های AC ولتاژ بالا حفظ کنید.
اتصال زمین سیم تخلیه: سیم‌های تخلیه کابل را در یک نقطه روی شینه ارت ابزار دقیق کابینت زمین کنید تا از ایجاد حلقه زمین چندنقطه‌ای جلوگیری شود.
یکپارچگی کاندوئیت: اطمینان حاصل کنید که تمام اتصالات ورودی کاندوئیت برای حفظ یکپارچگی اتصال NPT، حداقل درگیری 5 رزوه کامل داشته باشند.

اطلاعات سفارش و گارانتی

شرایط خرید و بازگشت

راهنمایی‌های دقیق در مورد حداقل مقدار سفارش، زمان‌های تحویل، گزینه‌های پرداخت، گارانتی و سیاست‌های بازگشت.

ما با کمال میل سفارشات عمده را قبول می‌کنیم، با حداقل مقدار سفارش تنها یک واحد.

در صورت درخواست، می‌توانیم تمام مدارک لازم، از جمله گواهی‌های مبدا/تطابق و سایر مدارک صادراتی مورد نیاز را ارائه دهیم.

ما 100% پرداخت T/T (انتقال تلگرافی) را قبل از ارسال قبول می‌کنیم. برای اقلامی که زمان تحویل دارند، 30% پیش‌پرداخت الزامی است و 70% باقی‌مانده قبل از ارسال قابل پرداخت است. برای انتقالات RMB، لطفاً در صورت داشتن نماینده‌ای در چین با ما تماس بگیرید.

تمام اقلام جدید و اصلی با گارانتی استاندارد یک ساله ارائه می‌شوند. برای گزینه‌های گارانتی تمدید شده، لطفاً با ما تماس بگیرید تا جزئیات قیمت را دریافت کنید.

ما رضایت شما را در اولویت قرار می‌دهیم. اگر نیاز به بازگشت یک کالا دارید، باید این کار را ظرف ۳۰ روز از تاریخ خرید انجام دهید. محصول باید استفاده نشده، باز نشده و در بسته‌بندی اصلی خود، شامل تمام لوازم جانبی باشد. بازپرداخت‌ها ظرف ۵-۷ روز کاری پس از دریافت بازگشت پردازش خواهند شد. لطفاً توجه داشته باشید که هزینه‌های حمل و نقل و بسته‌بندی غیرقابل بازگشت هستند.
