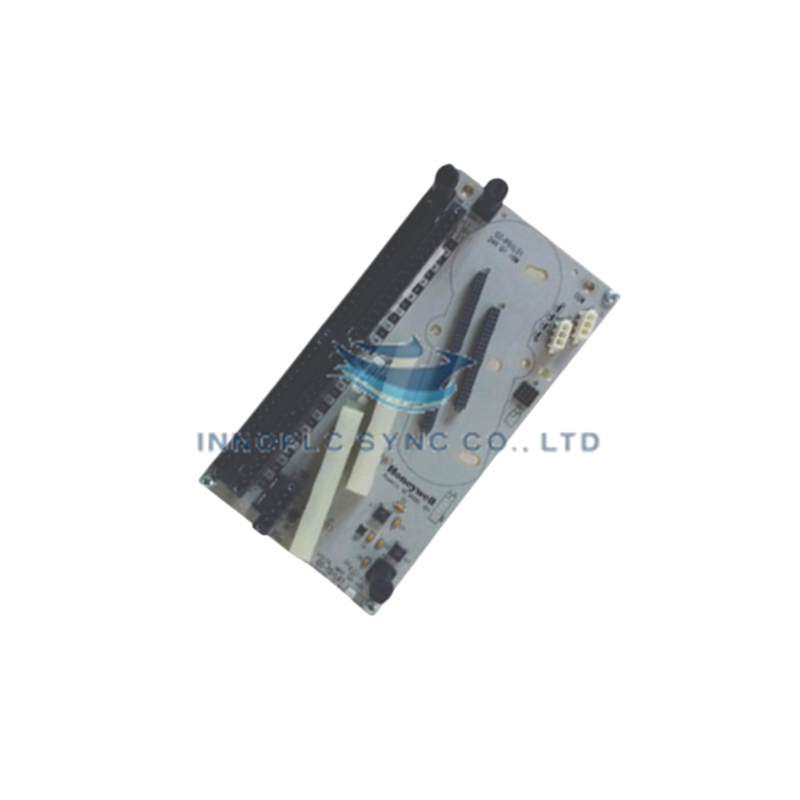

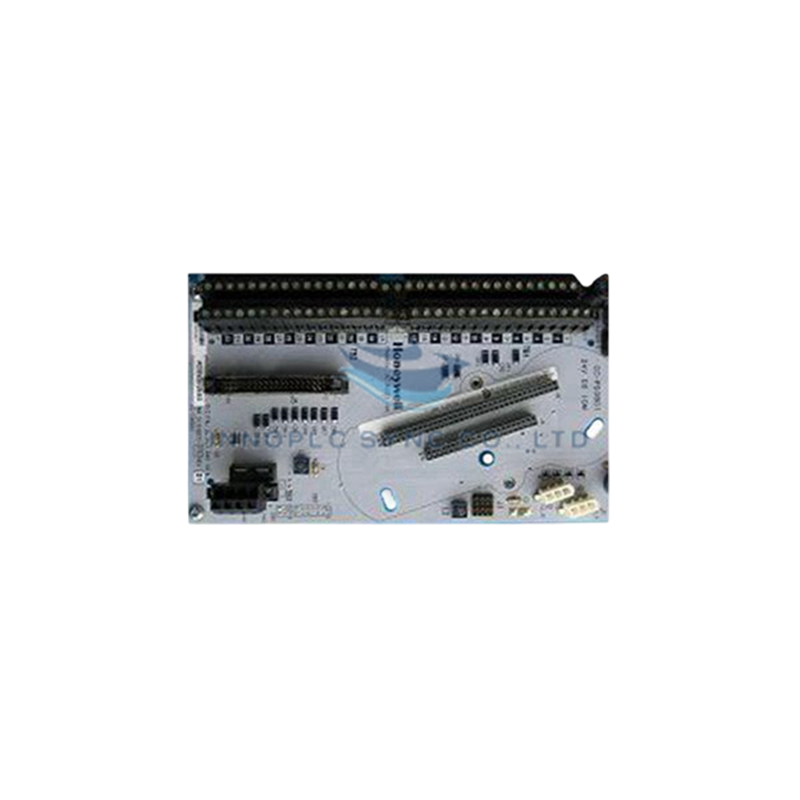

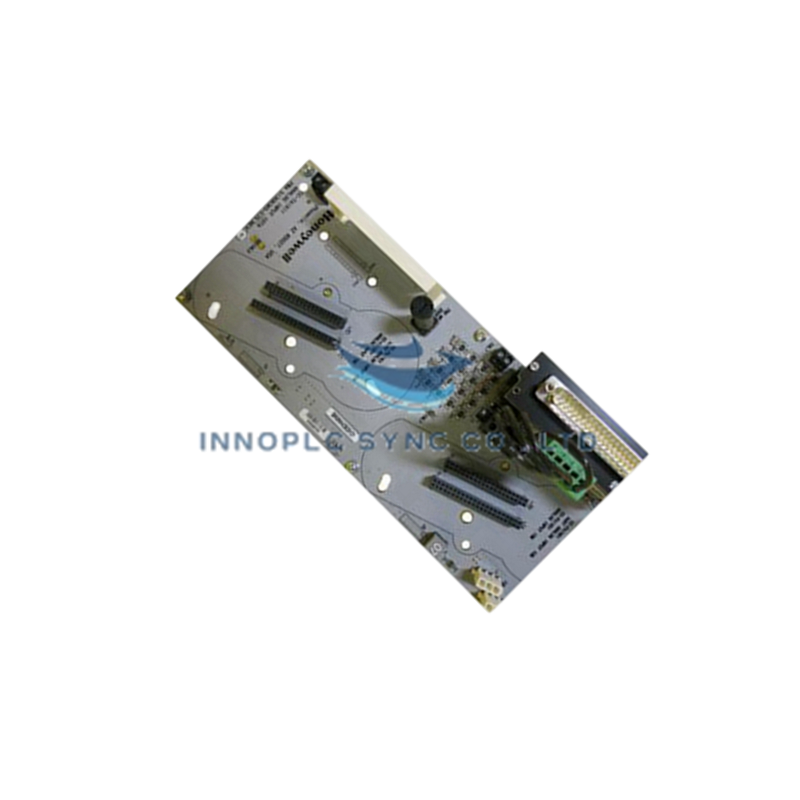

ماژول ورودی Honeywell 8C-TAIXB1

SKU: 8C-TAIXB1

Manufacturer: Honeywell
Product No.: 8C-TAIXB1
Condition：در انبار
Product Type: ماژول‌های ورودی آنالوگ
Product Origin: USA
Payment:T/T, Western Union
Weight: 500g
Shipping port: Xiamen
Warranty: 12 months

Honeywell 8C-TAIXB1 که با عنوان ماژول ورودی آنالوگ 8C-TAIXB1 (IOTA) نیز فهرست شده است، به‌عنوان یک قطعه سخت‌افزاری اختصاصی برای پردازش و آماده‌سازی سیگنال ولتاژ آنالوگ چندکاناله در پلتفرم‌های کنترلی Experion LX سری 8 عمل می‌کند.

مشخصات سخت‌افزاری

پارامتر	مشخصات
مدل	8C-TAIXB1
برند	Honeywell
مبدأ	USA
وزن	چگالی استاندارد سری 8
ابعاد	فرم‌فاکتور استاندارد IOTA سری 8
دمای کاری	-40 تا 85 deg C
مصرف برق	تغذیه‌شده از بک‌پلین سیستم
محدوده ورودی	-10 تا +10 V
رزولوشن	16 بیت
دقت	+/-0.1% از مقدار خوانده‌شده
ظرفیت کانال	16 کانال
ایزولاسیون	2500 Vrms بین کانال و باس / گالوانیکی

ایزولاسیون کانال و یکپارچگی سیگنال حلقه فرایند

ماژول 8C-TAIXB1 به مدار ایزولاسیون گالوانیکی 2500 Vrms بین کانال‌ها و باس مجهز است که برای حذف تغییرات پتانسیل زمین و جلوگیری از اختلال نویز حالت مشترک ولتاژبالا در اندازه‌گیری‌های آنالوگ با وضوح بالا طراحی شده است. این ماژول با پشتیبانی از اتصال جبرانسازی اتصال سرد (CJC) و فیلترگذاری پویای سیگنال در هر 16 کانال ورودی، دقت تبدیل آنالوگ به دیجیتال 16 بیتی را در محیط‌های پرتراکم از نظر نویز حفظ می‌کند.

پرسش‌های متداول

س: آیا 8C-TAIXB1 از اجرای جفت ماژول افزونه در بیس‌پلیت‌های IOTA سری 8 پشتیبانی می‌کند؟

پ: بله. معماری 8C-TAIXB1 از پیکربندی دوگانه افزونه پشتیبانی می‌کند و در صورت بروز نقص سخت‌افزاری در کانال اصلی، امکان انتقال فوری عملکرد به ماژول پشتیبان موازی را فراهم می‌سازد.

س: ایزولاسیون گالوانیکی 2500 Vrms چگونه از پردازنده مرکزی محافظت می‌کند؟

پ: موانع ایزولاسیون نوری و ترانسفورمری، حلقه‌های سیم‌کشی سمت میدان را به‌طور کامل از الکترونیک داخلی سیستم جدا می‌کنند و مانع انتقال اضافه‌ولتاژهای میدان و حلقه‌های زمین به بک‌پلین کنترلر اصلی می‌شوند.

س: چه محدوده‌های سیگنال ورودی را می‌توان در 16 کانال آنالوگ پردازش کرد؟

پ: این ماژول به‌صورت بومی محدوده‌های ولتاژ آنالوگ -10 تا +10 V را می‌پذیرد و امکان اتصال مستقیم به ترانسمیترهای فرایندی با خروجی ولتاژ و مبدل‌های تخصصی سیگنال را فراهم می‌کند.

راهنمای نصب در محل

نصب IOTA: کانکتور رابط 8C-TAIXB1 را با شیار موردنظر روی IOTA (مجموعه پایانه ورودی/خروجی) اکسپرین LX سری 8 هم‌راستا کنید و آن را محکم در جای خود بنشانید تا مکانیزم‌های نگهدارنده قفل شوند.
اتصال زمین شیلد: شیلد تمام کابل‌های سیگنال آنالوگ میدان را با استفاده از بست‌های اتصال زمین مقاوم، به باس زمین تجهیزات کابینت که برای این منظور تعیین شده است متصل کنید. برای جلوگیری از جریان‌های حلقه‌ای، از آرایش اتصال زمین تک‌نقطه‌ای اطمینان حاصل کنید.
جداسازی سیم‌های سیگنال: کابل‌های سیگنال آنالوگ کم‌ولتاژ را در داکت‌های سیم‌کشی جداگانه و دور از کابل‌های برق AC با جریان بالا عبور دهید و حداقل فاصله فیزیکی 50 mm را حفظ کنید.
درگیری رزوه: اطمینان حاصل کنید که تمام پیچ‌های نگهدارنده ترمینال‌بلوک و اتصالات مجرای خارجی حداقل 5 رزوه کامل درگیر باشند تا یکپارچگی اتصال زمین فیزیکی و الکتریکی تضمین شود.

اطلاعات سفارش و گارانتی

شرایط خرید و بازگشت

راهنمایی‌های دقیق در مورد حداقل مقدار سفارش، زمان‌های تحویل، گزینه‌های پرداخت، گارانتی و سیاست‌های بازگشت.

ما با کمال میل سفارشات عمده را قبول می‌کنیم، با حداقل مقدار سفارش تنها یک واحد.

در صورت درخواست، می‌توانیم تمام مدارک لازم، از جمله گواهی‌های مبدا/تطابق و سایر مدارک صادراتی مورد نیاز را ارائه دهیم.

ما 100% پرداخت T/T (انتقال تلگرافی) را قبل از ارسال قبول می‌کنیم. برای اقلامی که زمان تحویل دارند، 30% پیش‌پرداخت الزامی است و 70% باقی‌مانده قبل از ارسال قابل پرداخت است. برای انتقالات RMB، لطفاً در صورت داشتن نماینده‌ای در چین با ما تماس بگیرید.

تمام اقلام جدید و اصلی با گارانتی استاندارد یک ساله ارائه می‌شوند. برای گزینه‌های گارانتی تمدید شده، لطفاً با ما تماس بگیرید تا جزئیات قیمت را دریافت کنید.

ما رضایت شما را در اولویت قرار می‌دهیم. اگر نیاز به بازگشت یک کالا دارید، باید این کار را ظرف ۳۰ روز از تاریخ خرید انجام دهید. محصول باید استفاده نشده، باز نشده و در بسته‌بندی اصلی خود، شامل تمام لوازم جانبی باشد. بازپرداخت‌ها ظرف ۵-۷ روز کاری پس از دریافت بازگشت پردازش خواهند شد. لطفاً توجه داشته باشید که هزینه‌های حمل و نقل و بسته‌بندی غیرقابل بازگشت هستند.
