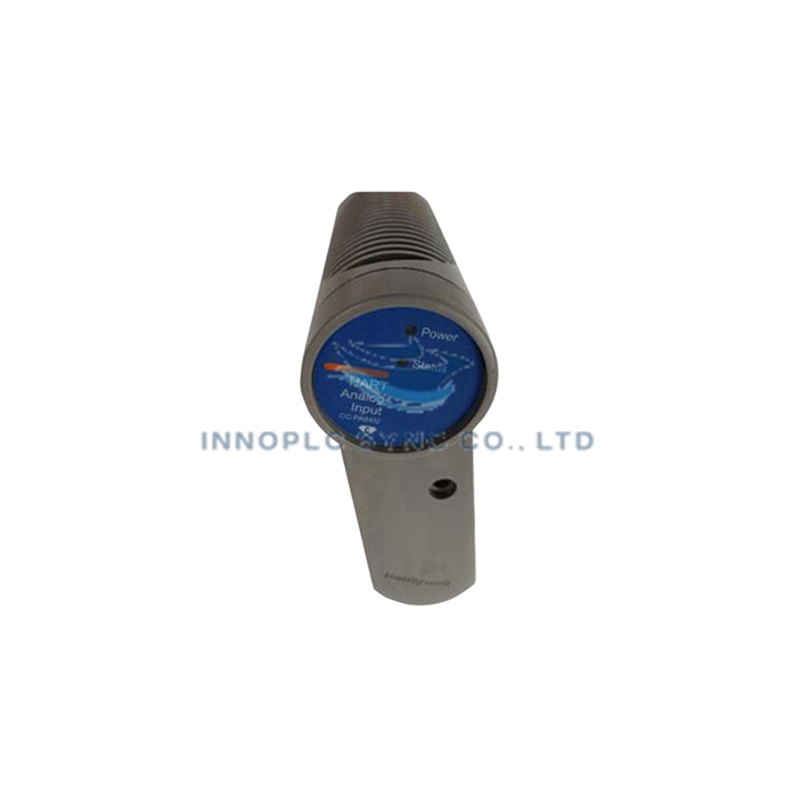

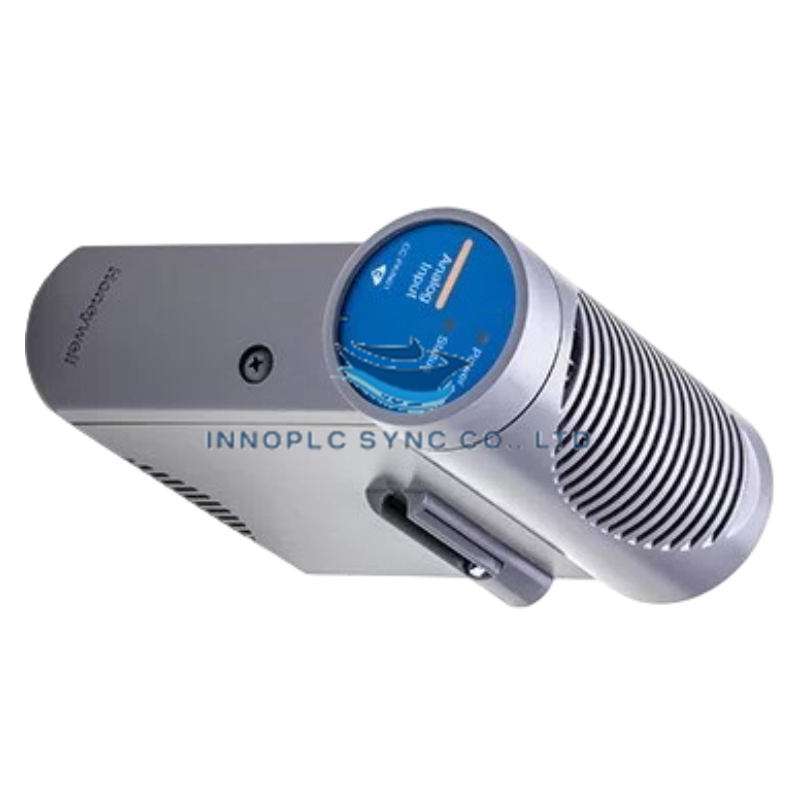

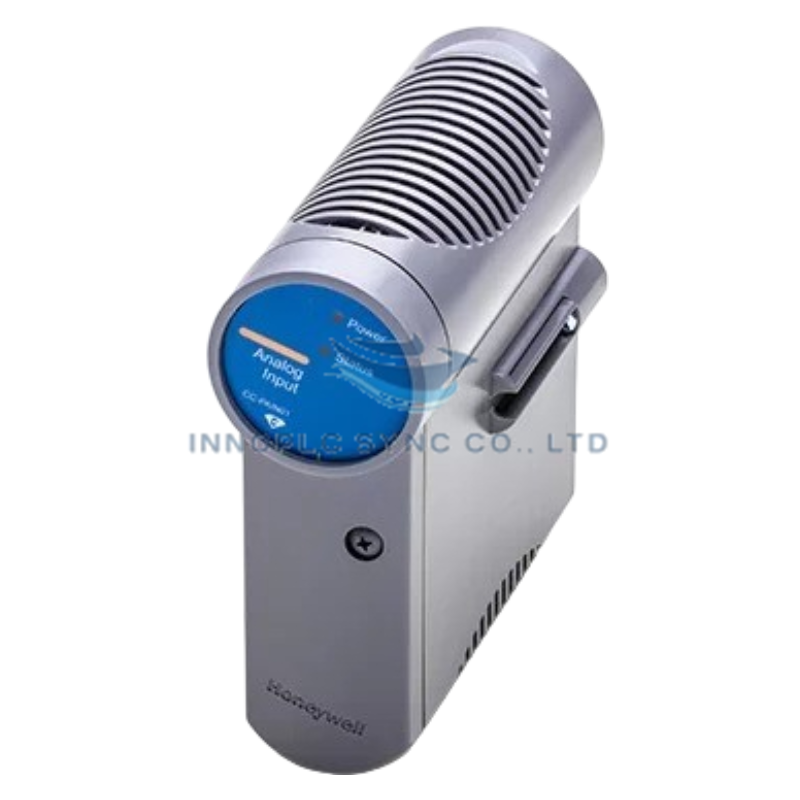

ماژول ورودی آنالوگ سطح پایین Honeywell 8C-PAIMA1

SKU: 8C-PAIMA1

Manufacturer: Honeywell
Product No.: 8C-PAIMA1
Condition：در انبار
Product Type: ماژول‌های ورودی آنالوگ
Product Origin: USA
Payment:T/T, Western Union
Weight: 3000g
Shipping port: Xiamen
Warranty: 12 months

ماژول Honeywell 8C-PAIMA1 (8C-PAIMA1 ماژول ورودی آنالوگ سطح پایین) که برای دریافت سیگنال‌های دمایی میلی‌ولت‌سطح پایین در شبکه‌های کنترلر Experion C300 پیکربندی شده است، اجرای مستقیم فیزیکی/الکتریکی را فراهم می‌کند. این ماژول سیگنال‌های آنالوگ حسگرهای دمای مقاومتی (RTD) و ترموکوپل‌ها (TC) را به مقادیر داده دیجیتال دما تبدیل می‌کند که مستقیماً از طریق گذرگاه بک‌پلین ورودی/خروجی سری C اکسپریون منتقل می‌شوند.

مشخصات سخت‌افزاری

پارامتر	مشخصات
مدل	8C-PAIMA1
برند	Honeywell
مبدأ	ایالات متحده آمریکا
وزن	۳ کیلوگرم (وزن حمل)
ابعاد	فرم‌فاکتور استاندارد ماژول ورودی/خروجی سری C
دمای کارکرد	۲۰- تا ۶۰+ درجه سانتی‌گراد
مصرف برق	تغذیه‌شده از بک‌پلین سیستم از طریق مجموعه ترمینال ورودی/خروجی
نوع ماژول	ماژول ورودی آنالوگ سطح پایین (RTD و TC)
سیگنال‌های ورودی	حسگرهای دمای مقاومتی (RTD) و ترموکوپل‌ها (TC)
ایزولاسیون کانال	ایزولاسیون گالوانیکی بین سیم‌کشی فیلد و منطق داخلی

جبران‌سازی اتصال سرد و ایزولاسیون کانال‌به‌کانال

ماژول 8C-PAIMA1 الگوریتم‌های پردازش داخلی جبران‌سازی اتصال سرد (CJC) را با مراجع بلوک ترمینال هم‌دما در مجموعه ترمینال ورودی/خروجی (IOTA) مربوطه ترکیب می‌کند تا کالیبراسیون اندازه‌گیری را هنگام تغییرات حرارتی محیط حفظ کند. مدارهای ایزولاسیون جداگانه کانال‌به‌کانال از ایجاد جریان‌های گردشی زمین بین حسگرهای ایزوله فیلد جلوگیری می‌کنند. هنگامی که این ماژول در رک‌های حامل ورودی/خروجی C300 با تراکم بالا و در کنار ماژول‌های پروتکل لوپ ۴-۲۰ میلی‌آمپر HART به کار می‌رود، بخش جلویی آنالوگ ایزوله از اعوجاج سیگنال و کوپل‌شدن نویز مد مشترک در مسیرهای ورودی مجاور جلوگیری می‌کند.

پرسش‌های متداول

پرسش: آیا ماژول 8C-PAIMA1 از تعویض گرم، در حالی که گره C300 آنلاین است، پشتیبانی می‌کند؟

پاسخ: بله، ماژول 8C-PAIMA1 امکان نصب و خارج‌سازی در حالت روشن (تعویض گرم) را روی پایه فعال IOTA سری C فراهم می‌کند، بدون آنکه ارتباطات گذرگاه بک‌پلین قطع شود یا عملکرد ماژول‌های مجاور مختل شود.

پرسش: این ماژول چگونه از خطاهای ناشی از گرادیان حرارتی در سیم‌کشی فیلد ترموکوپل جلوگیری می‌کند؟

پاسخ: مدار جبران‌سازی اتصال سرد، دماهای رابط ترمینال را به‌طور پیوسته پایش می‌کند و با اعمال آفست‌های پویا و الگوریتمی به ورودی‌های خام میلی‌ولت، رانش مرجع اتصال سرد را حذف می‌کند.

راهنمای نصب در فیلد

ملاحظات نصب IOTA و محفظه: ماژول را روی پایه اختصاصی IOTA سری C نصب کنید که داخل یک کابینت با درجه حفاظت IP54 یا NEMA 12، روی ریل‌های استاندارد DIN، محکم شده است. برای اطمینان از خنک‌کاری همرفتی بدون مانع، حداقل فاصله عمودی ۵۰ میلی‌متر در بالا و پایین مجموعه ماژول ایجاد کنید.
شیلدینگ و مسیردهی کابل: سیم‌های رابط ترموکوپل و سیم‌های سیگنال RTD را در کابل‌های زوج به‌هم‌تابیده شیلددار و جدا از خطوط برق AC ولتاژ بالا و بارهای القایی کلیدزنی عبور دهید. شیلد تخلیه کابل‌ها را در یک نقطه به شینه زمین تابلو متصل کنید تا یکپارچگی ایزولاسیون سیستم حفظ شود.
گشتاور سیم‌کشی ترمینال: پیش از قراردادن هادی‌ها در بلوک‌های ترمینال پیچی IOTA، سر هادی‌ها را به طول ۷ میلی‌متر لخت کنید. پیچ‌ها را با حداکثر گشتاور ۰٫۵ نیوتن‌متر سفت کنید تا از واردشدن تنش مکانیکی به سیم‌کشی مدار چاپی داخلی جلوگیری شود.
