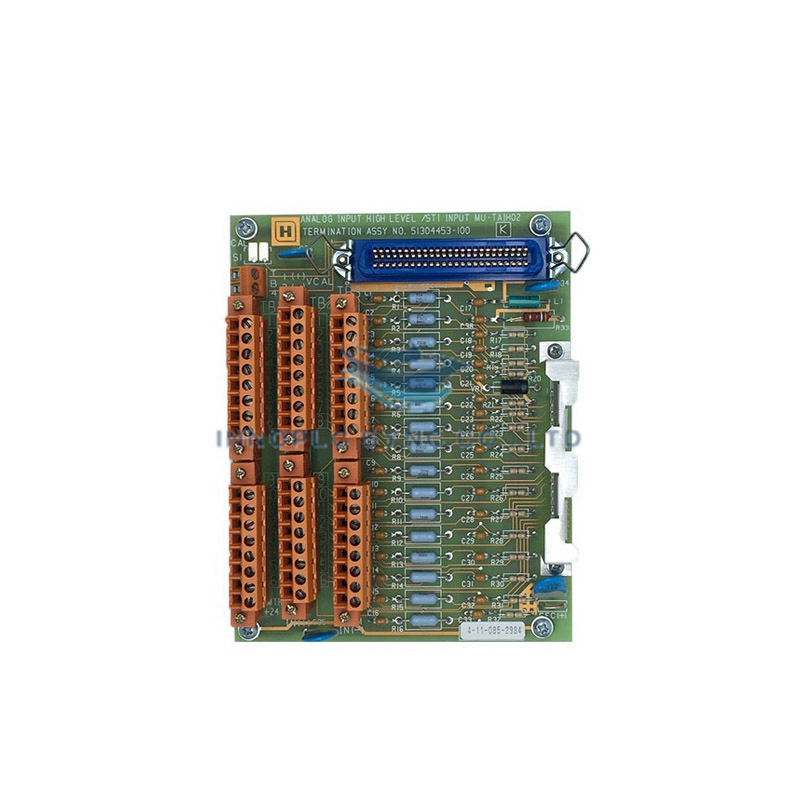

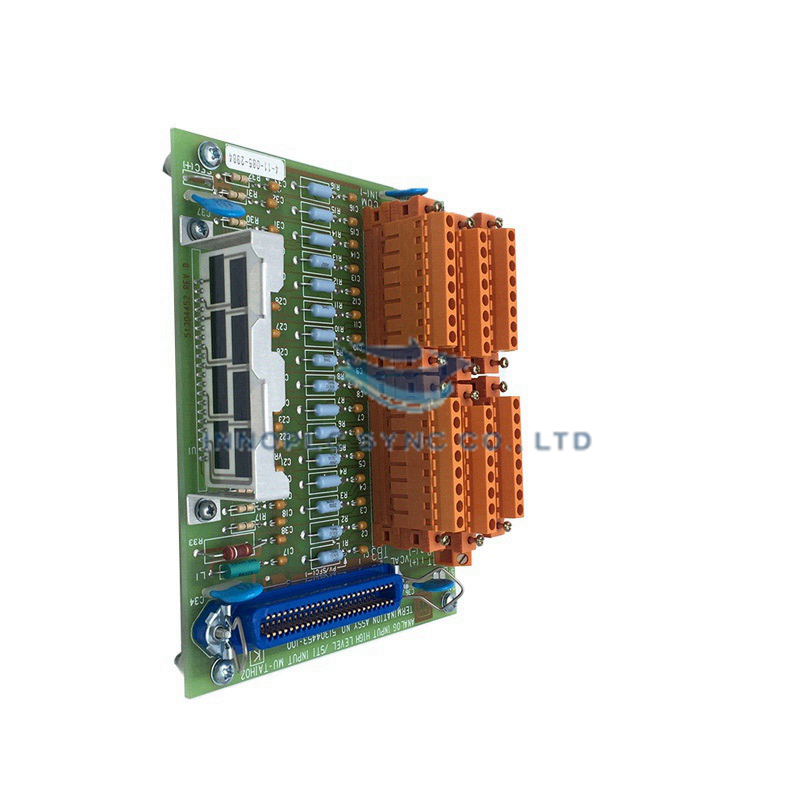

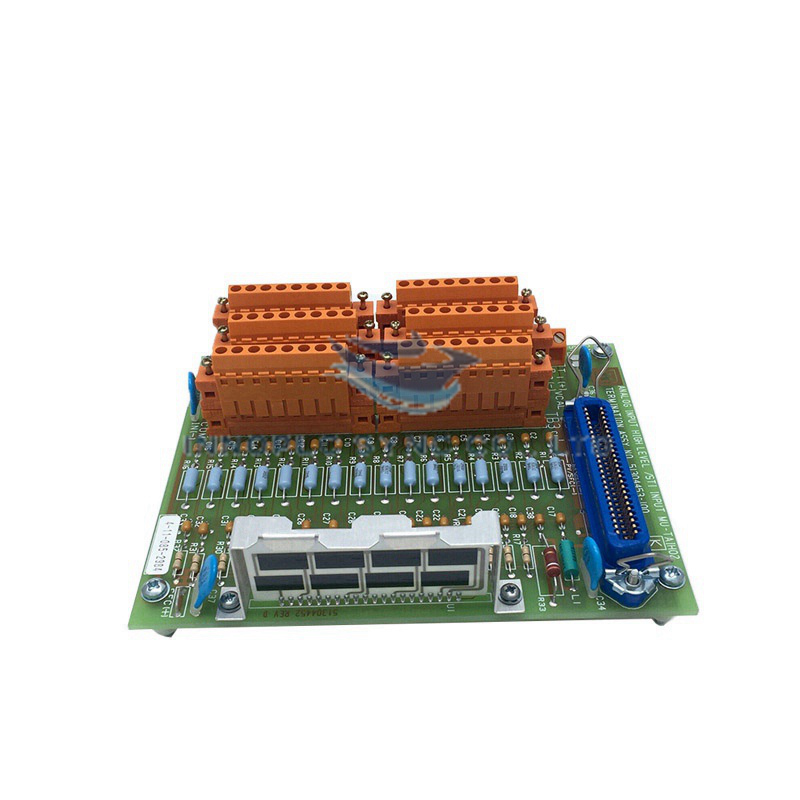

آداپتور ترمینال Honeywell MU-TAIH22 با شماره 80366195-100
Honeywell 80366195-100 که با نام MU-TAIH22 نیز فهرست شده است، بهعنوان یک مؤلفه سختافزاری اختصاصی برای دریافت و پردازش سیگنالهای آنالوگ سطحبالا در ۱۶ کانال در سامانههای مدیریت جامع ساختمان Honeywell (TBM) و اتوماسیون فرایند عمل میکند. این آداپتور تجهیزات ابزار دقیق میدانی، ترانسمیترها و حسگرها را مستقیماً به زیرمجموعههای کنترلر متصل میکند و همزمان خروجیهای افزونه رابط ترانسمیتر هوشمند (STI) را برای تلهمتری مقاوم در برابر خطا فراهم میسازد.
جزئیات پسوند و ماتریس مدل
| بخش کد مدل | شناسه / پسوند | توضیحات فنی |
|---|---|---|
| مدل پایه | MU-TAIH22 | شاسی آداپتور ترمینال عملکرد ورودی آنالوگ سطحبالا / STI |
| شماره قطعه | 80366195-100 | کد مونتاژ سفارش سختافزار برای پیکربندی ۱۶ کاناله |
| کلاس ورودی | TAIH | پردازش ورودی آنالوگ سطحبالا (4-20 mA، 0-10 VDC) |
| نوع رابط | پسوند 22 | زیرمجموعه پایانه خروجی باس STI افزونه دوگانه |
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | MU-TAIH22 |
| شماره قطعه | 80366195-100 |
| برند | Honeywell |
| مبدأ | USA |
| وزن | 0.8 kg |
| ابعاد | 192 x 145 x 27 mm |
| دمای کاری | -40 تا +70 deg C |
| مصرف برق | غیرفعال / تغذیهشده توسط سیستم از طریق باس ترمینیشن |
| سازگاری سیگنال | سیگنال آنالوگ سطحبالای 4-20 mA، 0 تا 10 VDC |
| کانالهای ورودی | ۱۶ ورودی آنالوگ سطحبالا |
| امپدانس ورودی | 10 Mohm |
| عملکرد تبدیل | تفکیکپذیری 12 بیتی، دقت +/-0.1% تماممقیاس |
| خروجی STI | افزونگی 0 تا 5 VDC، حداکثر 10 mA |
پروتکل حلقه HART با جریان 4-20 mA و ایزولاسیون کانالبهکانال
آداپتور 80366195-100 MU-TAIH22 در سراسر هر ۱۶ کانال ورودی آنالوگ سطحبالا، ایزولاسیون کانالبهکانال و فیلتر پایینگذر RC فراهم میکند. امپدانس ورودی بالا (10 Mohm) از بروز خطاهای بارگذاری در حلقههای جریان 4-20 mA و ترانسمیترهای ولتاژ 0-10 VDC جلوگیری میکند. جداسازی گالوانیکی اختصاصی اولیه از ثانویه، حلقههای سیمکشی سمت میدان را از شبکههای منطقی بکپلین ایزوله میکند و مانع تداخل الکتریکی، انتشار نویز حالت مشترک و بازخورد جریان حلقه زمین میشود تا چرخههای تبدیل دیجیتایزر دچار اختلال نشوند.
پرسشهای متداول
س: آیا آداپتور MU-TAIH22 میتواند حلقههای جریان 4-20 mA و سیگنالهای ولتاژ 0-10 VDC را بهطور همزمان پردازش کند؟
پ: بله، هر یک از ۱۶ کانال، ورودیهای آنالوگ سطحبالا (4-20 mA یا 0-10 VDC) را بر اساس پیکربندی جامپر ترمینالها و تنظیم امپدانس ورودی تعبیهشده در آداپتور پشتیبانی میکند.
س: خروجی افزونه STI هنگام افت کیفیت کانال سیگنال اصلی چگونه عمل میکند؟
پ: کانالهای خروجی دوگانه STI مسیرهای موازی سیگنال 0-5 VDC را راهاندازی میکنند و اگر یکی از مسیرهای ارتباطی STI دچار افت کیفیت سیگنال یا خرابی فیزیکی خط شود، بازخورد تلهمتری فعال را برای پردازندههای پاییندستی حفظ میکنند.
راهنمای نصب میدانی
- نصب در کابینت و محیط حرارتی: محفظه آداپتور 192 x 145 x 27 mm را روی ریلهای DIN استاندارد تابلو درون محفظه محافظ IP54 محکم کنید. برای تسهیل همرفت حرارتی در محدوده دمای کاری -40 تا +70 deg C، حداقل فاصله عمودی 50 mm در بالا و پایین محفظه حفظ کنید.
- شیلدینگ و مسیرگذاری سیمها: همه سیمهای میدانی 4-20 mA و 0-10 VDC را با کابلهای زوجتابیده شیلددار و دور از هادیهای برق AC و بارهای القایی کلیدزنی مسیرگذاری کنید. شیلدهای تخلیه کابل را در یک نقطه به باس اتصال زمین حفاظتی تابلو وصل کنید تا از مسیرهای سیگنال داخلی محافظت شود.
- اتصال ترمینال بلوک: پیش از محکمکردن سر سیمها در ترمینالهای پیچی، عایق هادی میدانی را به اندازه 7 mm جدا کنید. برای حفظ اتصال الکتریکی پایدار، بدون اعمال فشار به مسیرهای مدار چاپی داخلی، حداکثر گشتاور سفتکردن 0.5 Nm را اعمال کنید.
