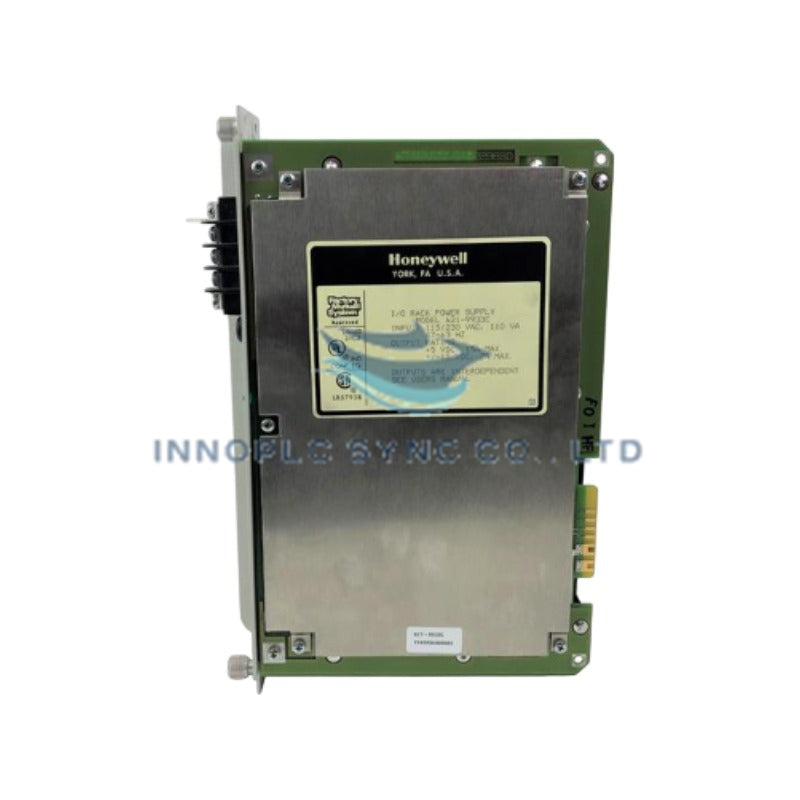

منبع تغذیه رک پردازنده Honeywell 621-9933C
Honeywell 621-9933C که با عنوان منبع تغذیه رک پردازنده 621-9933C نیز فهرست شده است، بهعنوان یک قطعه سختافزاری اختصاصی برای تبدیل برق خط AC و تنظیم ولتاژ DC در رکهای پردازنده PLC مدل Honeywell IPC 620 عمل میکند.
بررسی پسوند و ماتریس مدل
مدل 621-9933C یک ماژول منبع تغذیه با ورودی AC و ظرفیت بالا است که برای نصب اصلی در رکهای پلتفرم سری IPC 620 طراحی شده است.
| مدل پایه | شماره قطعه | محدوده ولتاژ ورودی | جریان خروجی نامی | فرکانس کاری |
|---|---|---|---|---|
| 621-9933C | 621-9933C | 115 VAC / 230 VAC | 2-15 A | 47-63 Hz |
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 621-9933C |
| برند | Honeywell |
| مبدأ | USA |
| وزن | 2.45 kg (5.40 lbs) |
| ابعاد | فرمفاکتور استاندارد شیار منبع تغذیه رک IPC 620 |
| دمای کاری | 0 to 60 deg C |
| مصرف برق | ورودی قابل انتخاب 115 VAC / 230 VAC |
| محدوده فرکانس | 47 to 63 Hz |
| جریان خروجی | توان باس سیستم DC اسمی 2 to 15 A |
| نوع ماژول | منبع تغذیه رک پردازنده |
ایزولاسیون کانال و یکپارچگی سیگنال حلقه فرایند
منبع تغذیه 621-9933C دارای موانع ایزولاسیون گالوانیکی بین ورودی برق AC با ولتاژ بالا و باس داخلی DC با ولتاژ پایین در بُرد پشتی است و از رسیدن اضافهولتاژهای خط و جهشهای گذرای ولتاژ به مدارهای حساس پردازنده مرکزی جلوگیری میکند. توپولوژیهای فیلتر خط یکپارچه، تداخل الکترومغناطیسی (EMI) و هارمونیکهای خط را سرکوب کرده و توزیع برق DC تنظیمشده را در مجموعههای منطقی رک IPC 620 حفظ میکنند.
سؤالات متداول
س: آیا میتوان ماژول منبع تغذیه 621-9933C را در حالی که رک IPC 620 برقدار است تعویض کرد؟
پ: خیر. برای جلوگیری از برقگرفتگی و آسیب قوس الکتریکی به بُرد پشتی، پیش از خارج کردن یا نصب مجموعه 621-9933C باید برق AC اصلی از ترمینالبلوک قطع شود.
س: انتخاب ولتاژ ورودی خط AC بین 115 VAC و 230 VAC چگونه انجام میشود؟
پ: انتخاب ولتاژ ورودی پیش از اعمال برق شبکه به سیستم، از طریق جامپرهای فیزیکی یا پیکربندی سیمکشی ترمینال روی رابط ماژول انجام میشود.
س: چه ویژگیهای حفاظتی از آسیب به بُرد پشتی داخلی در شرایط اضافهجریان جلوگیری میکنند؟
پ: این منبع تغذیه به حفاظت محدودکننده جریان داخلی و حفاظت فیوز اولیه مجهز است تا پیش از آنکه جریان اضافی به کارتهای پردازنده و ورودی/خروجی مجاور آسیب برساند، خطاهای خط را از مدار جدا کند.
دستورالعملهای نصب در محل
- ایزولاسیون برق: پیش از کار با ترمینالهای سیمکشی ماژول منبع تغذیه، اطمینان حاصل کنید که تمام ورودیهای اصلی برق AC بیبرق و قفلگذاری شدهاند.
- پیکربندی ولتاژ: پیش از قرار دادن واحد در رک، بررسی کنید که جامپرهای انتخاب ورودی روی ماژول با ولتاژ برق خط محل (115 VAC یا 230 VAC) مطابقت داشته باشند.
- محکمسازی رک: ماژول را در شیار اختصاصی منبع تغذیه شاسی IPC 620 وارد کنید و همه پیچهای نصب محبوس را کاملاً سفت کنید تا پیوستگی اتصال زمین حفظ شود.
- اتصال به زمین حفاظتی: یک هادی زمین حفاظتی (PE) اختصاصی را به ترمینال زمین شاسی ماژول وصل کنید و مطمئن شوید مقاومت اتصال کمتر از 1.0 Ohm است.
