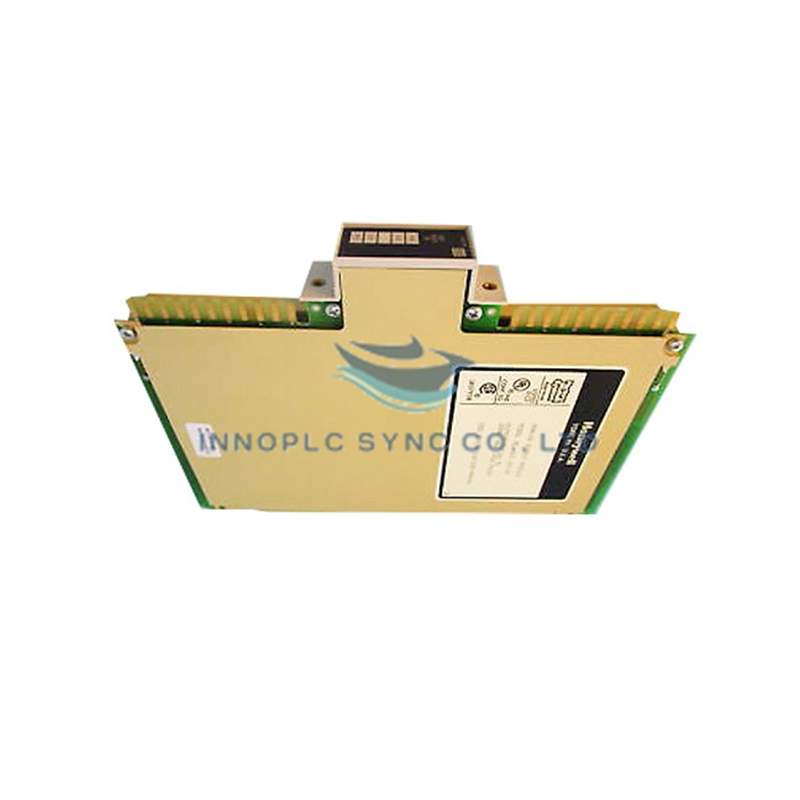

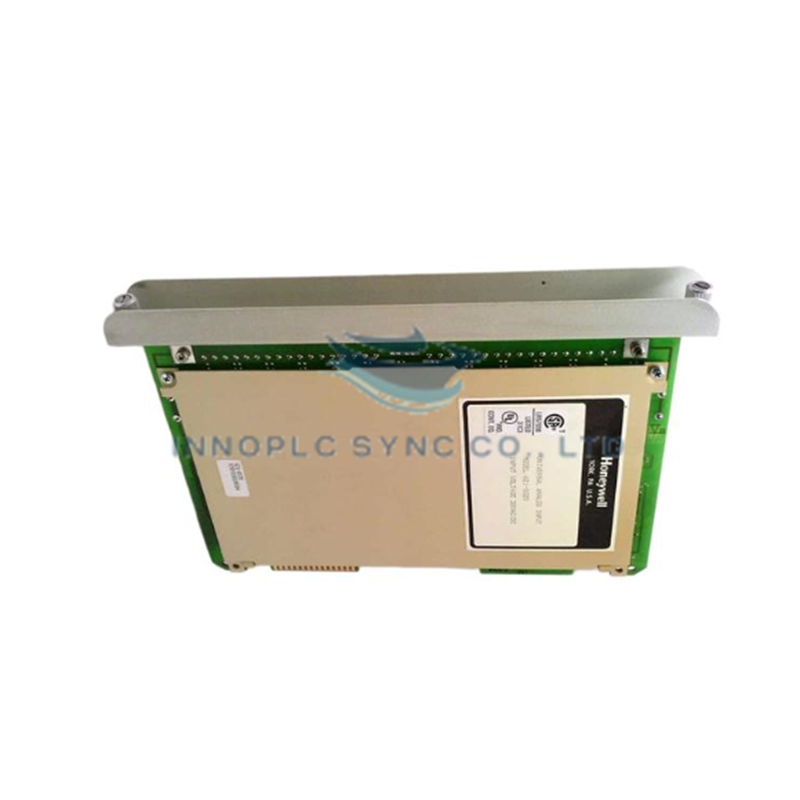

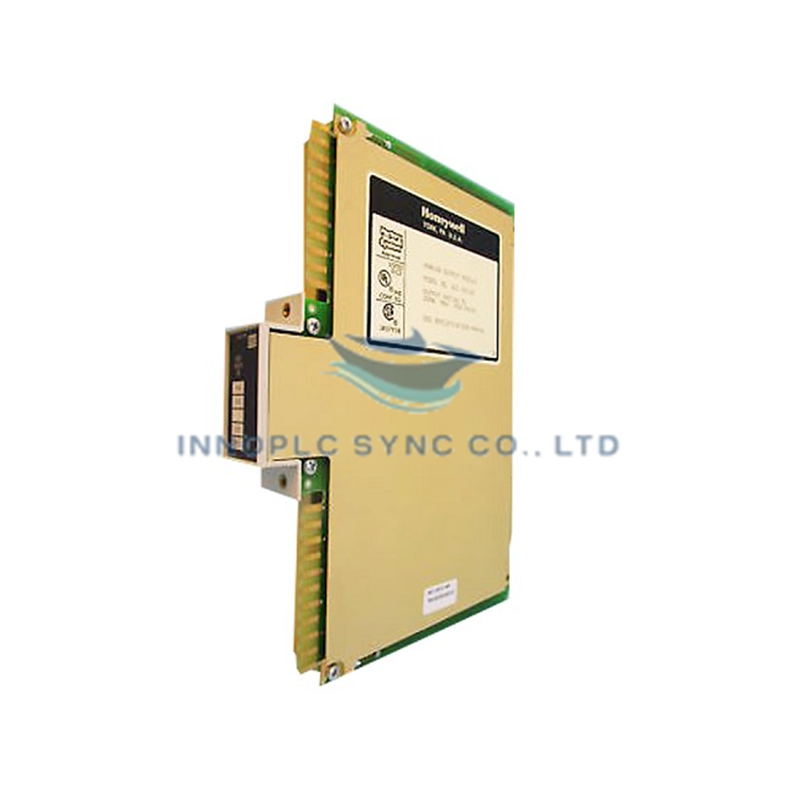

ماژول خروجی آنالوگ هانیول 621-0010
Honeywell 621-0010 که با عنوان 6210010 نیز فهرست شده است، یک ماژول خروجی آنالوگ و قطعه‌ای سخت‌افزاری اختصاصی برای تولید سیگنال حلقه جریان 4-20 mA در ساختارهای رک Honeywell IPC 620/621 است.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 621-0010 |
| برند | Honeywell |
| مبدأ | USA |
| وزن | 1.50 lbs |
| ابعاد | 1.2 in x 10.5 in x 6.8 in (3.0 cm x 26.7 cm x 17.3 cm) |
| دمای کاری | 0 deg C تا +60 deg C |
| مصرف برق | جریان مصرفی از بک‌پلین داخلی |
| کانال‌ها | 4 کانال خروجی آنالوگ ایزوله |
| محدوده سیگنال خروجی | حلقه‌های جریان DC با بازه 4-20 mA |
پروتکل حلقه 4-20 mA HART و اتصال سیگنال به DCS
این ماژول که برای کنترل دقیق حلقه در ساختارهای DCS شرکت Honeywell پیکربندی شده است، فرمان‌های ثبات دیجیتال را از بک‌پلین رک به سیگنال‌های جریان آنالوگ تنظیم‌شده تبدیل می‌کند. ایزولاسیون یکپارچه بین کانال‌ها مانع از آن می‌شود که اختلاف پتانسیل زمین بین پوزیشنرهای میدانی، شیرهای کنترلی و درایوهای فرکانس متغیر، نویز مد مشترک را به منطق اصلی بک‌پلین وارد کند. مدار خروجی، دقت پیوسته تأمین جریان حلقه را با وجود تغییرات مقاومت بار در محیط‌های صنعتی حفظ می‌کند.
پرسش‌های متداول
پرسش: ماژول 621-0010 هنگام قطع ارتباط با بک‌پلین چگونه عمل می‌کند؟
پاسخ: پس از تشخیص خطای ناظر پردازنده مرکزی یا پایان مهلت ارتباط با گذرگاه بک‌پلین، کانال‌های خروجی به حالت‌های ایمن از پیش پیکربندی‌شده (مانند 4 mA در مقیاس پایین یا حفظ آخرین مقدار) تغییر می‌کنند تا از شیرهای کنترل فرایند متصل‌شده محافظت کنند.
پرسش: آیا برای راه‌اندازی حلقه‌های خروجی به برق DC خارجی نیاز است؟
پاسخ: بسته به پیکربندی بک‌پلین سیستم و الزامات امپدانس حلقه میدانی، توان لازم برای راه‌اندازی فعال حلقه از طریق بک‌پلین یا اتصالات برق میدانی اختصاصی روی ترمینال ماژول تأمین می‌شود.
راهنمای نصب در محل
پیش از جاگذاری یا خارج کردن ماژول، مطمئن شوید برق بک‌پلین شاسی اصلی کاملاً قطع شده است. لبه‌های کارت برد مدار چاپی را با شیارهای راهنمای کارت درون شاسی رک IPC هم‌راستا کنید و آن را محکم فشار دهید تا کانکتور پشتی در بک‌پلین جا بیفتد. برای اطمینان از اتصال مناسب زمین به قاب فلزی، پیچ‌های دستی نصب پنل را در بالا و پایین محکم کنید. همه سیم‌کشی‌های خروجی میدانی را با سیم‌های زوج تابیده و شیلددار عبور دهید و شیلد کابل را در یک نقطه به شینه زمین کابینت وصل کنید تا از ناپایداری سیگنال‌های جریان خروجی بر اثر جریان‌های حلقه زمین جلوگیری شود.
