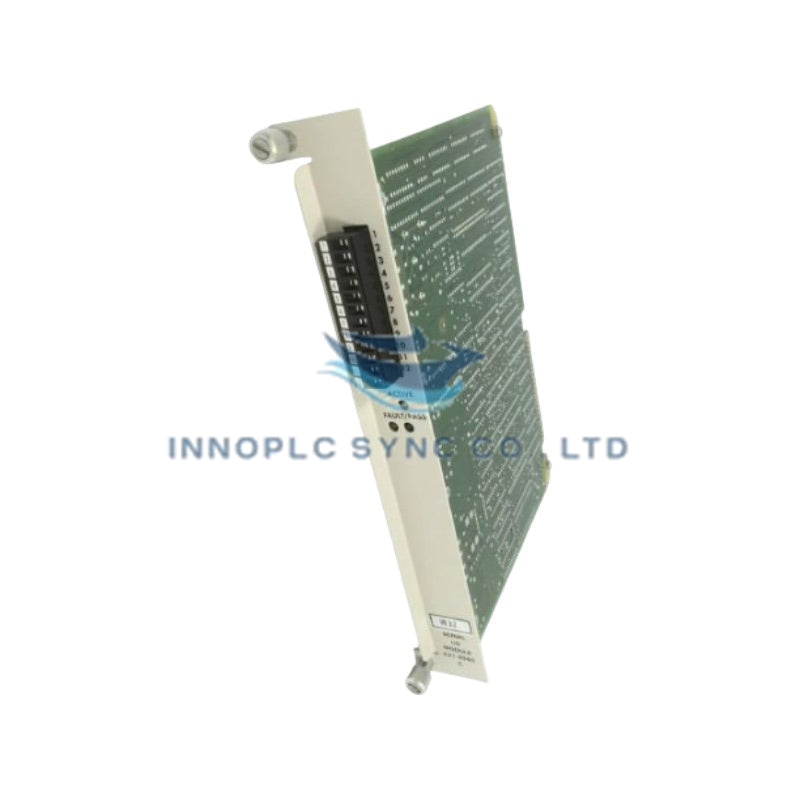

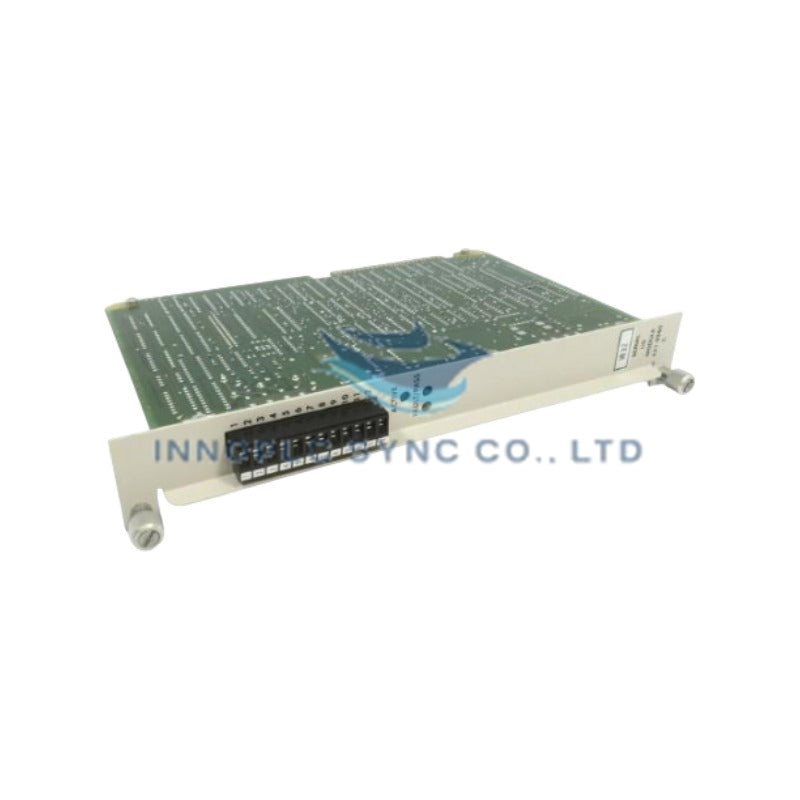

ماژول شبکه کنترل Honeywell 620-0038
Honeywell 620-0038 که با عنوان 6200038 Control Network Module نیز فهرست شده است، به‌عنوان یک مؤلفه سخت‌افزاری اختصاصی برای مسیریابی بلادرنگ پروتکل‌های سریال و پل‌زنی داده‌های شبکه در پلتفرم‌های سیستم کنترل Honeywell ISSC 600 عمل می‌کند.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 620-0038 |
| برند | Honeywell |
| مبدأ | ایالات متحده آمریکا / مرکز تولید جهانی |
| وزن | 1.5 پوند (0.7 کیلوگرم) |
| ابعاد | 6.0 اینچ x 5.0 اینچ x 3.0 اینچ (152.4 میلی‌متر x 127.0 میلی‌متر x 76.2 میلی‌متر) |
| دمای کاری | -20 درجه سانتی‌گراد تا +70 درجه سانتی‌گراد |
| مصرف برق | < 4 W |
| منبع تغذیه کاری | 24 ولت DC |
| رطوبت نسبی | 5% تا 95% بدون میعان |
| نوع نصب | شیار استاندارد شاسی رک کنترل |
| پروتکل‌های شبکه | چندین پروتکل اختصاصی حلقه کنترل Honeywell |
| گواهی‌ها | CE، UL، CSA |
ایزولاسیون کانال‌به‌کانال و اتصال پروتکل حلقه
این ماژول که برای اتصال مستقیم در حلقه‌های پیچیده کنترل صنعتی طراحی شده است، از موانع سخت‌افزاری ایزولاسیون کانال‌به‌کانال برای سرکوب جریان‌های حلقه زمین و جلوگیری از اختلال گذراهای مد تفاضلی در یکپارچگی سیگنال باس استفاده می‌کند. رابط شبکه از پردازش بسته‌های چندپروتکلی روی ریل باس‌پشتی 24 ولت DC پشتیبانی می‌کند و انتقال پایدار بلادرنگ داده‌ها را بین گره‌های راه دور و واحدهای منطقی پردازنده، بدون کاهش نسبت سیگنال به نویز، حفظ می‌کند.
سؤالات متداول
س: آیا می‌توان ماژول Honeywell 620-0038 را هنگامی که پایه رک کنترل برق‌دار است، نصب کرد؟
پ: خیر. برای جلوگیری از آسیب ناشی از گذراهای الکتریکی به اتصالات پین باس‌پشتی، پیش از نصب یا خارج کردن ماژول باید برق استاندارد رک قطع شود.
س: برای راه‌اندازی ماژول به چه ولتاژ منبع تغذیه‌ای نیاز است؟
پ: ماژول به یک ورودی تغذیه خارجی با ولتاژ 24 ولت DC نیاز دارد و در شرایط بار کامل تراکنش‌های شبکه، کمتر از 4 W مصرف می‌کند.
س: ایزولاسیون کانال‌به‌کانال چگونه از حلقه شبکه محافظت می‌کند؟
پ: مراحل ایزولاسیون گالوانیکی، مسیرهای زمین مشترک بین خطوط ارتباطی ورودی میدانی و مؤلفه‌های منطقی داخلی باس‌پشتی را از نظر الکتریکی قطع می‌کنند.
دستورالعمل‌های نصب میدانی
- تأیید برق: پیش از نصب سخت‌افزار، اطمینان حاصل کنید که برق اولیه 24 ولت DC شاسی رک خاموش شده و با ولت‌متر تأیید شده است.
- اقدامات احتیاطی ESD: پیش از لمس بدنه ماژول، یک بند مچی اتصال به زمین را به یک نقطه فلزی بدون رنگ و متصل به زمین روی قاب کابینت وصل کنید.
- هم‌راستاسازی شاسی: ماژول را به‌صورت صاف در امتداد راهنماهای بالایی و پایینی رک کنترل بلغزانید تا کانکتور چندپین باس‌پشتی کاملاً در سوکت باس قرار گیرد.
- سیم‌کشی و شیلدینگ: شیلد تمام کابل‌های ارتباطی را مستقیماً به شینه زمین پنل محلی محکم کنید تا نویز فرکانس بالا با ایمنی از جفت‌سیم‌های حساس دور شود.
