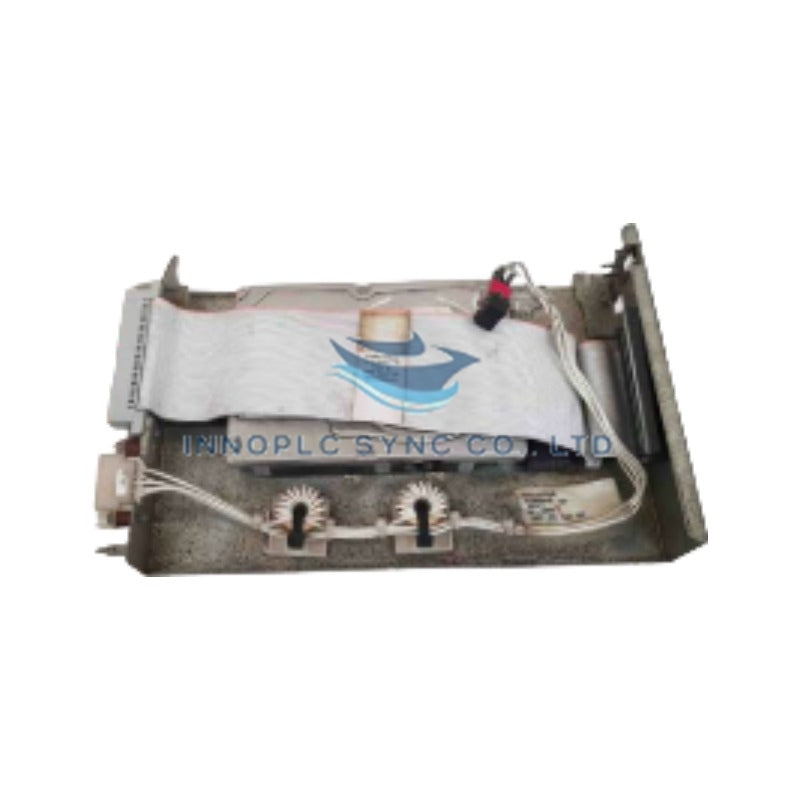

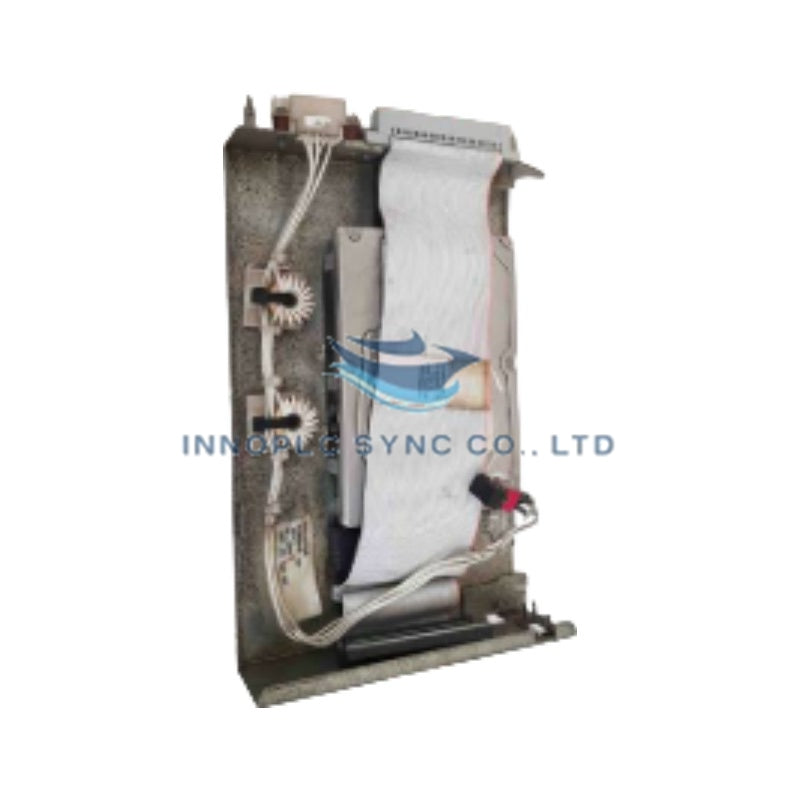

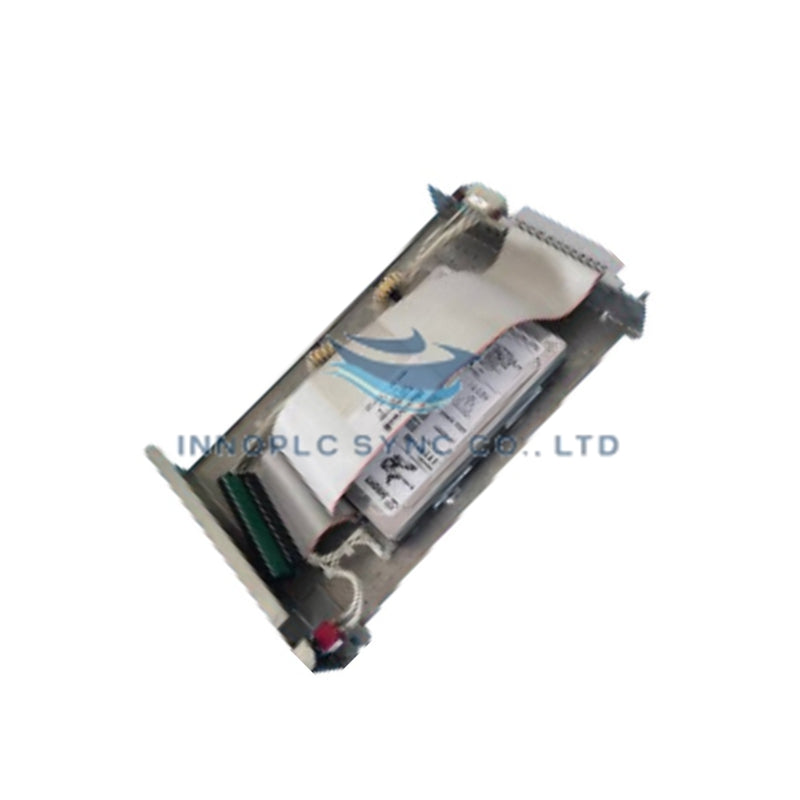

ماژول کنترل صنعتی Honeywell 51403393-100 51305559-100
ماژول Honeywell 51403393-100 (51305559-100 ماژول کنترل صنعتی) که برای تبدیل دقیق سیگنال و مسیریابی ارتباطات سریال در پلتفرمهای اتوماسیون Honeywell پیکربندی شده است، اجرای فیزیکی/الکتریکی مستقیم را فراهم میکند. این ماژول سیگنالهای میدانی را از طریق رابطهای سریال دوگانه RS-485 و CANopen مدیریت کرده و در محفظههای DCS چالشبرانگیز، توان تنظیمشده و مدولاسیون فرکانس خروجی 60 kHz را ارائه میدهد.
جزئیات پسوند و ماتریس مدل
| شماره قطعه پایه | شماره قطعه مجموعه / برد | توضیحات / پیکربندی |
|---|---|---|
| 51403393-100 | 51305559-100 | مجموعه اصلی / کارت رابط کنترلر |
| 51403393-100 | مدار زیرمجموعه | سختافزار پایه ماژول کنترل صنعتی |
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 51403393-100 (51305559-100) |
| برند | Honeywell |
| مبدأ | ایالات متحده |
| وزن | 0.5 kg (1.10 lbs) |
| ابعاد | 80 x 80 x 25 mm (3.15 x 3.15 x 0.98 in.) |
| دمای کاری | -40 تا +70 deg C (-40 تا +158 deg F) |
| مصرف توان | حداکثر 15 W |
| ولتاژ کاری | 120 V |
| فرکانس خروجی | 60 kHz |
| ظرفیت بار | 2 A |
| پروتکلهای ارتباطی | RS-485، CANopen |
| جنس محفظه | آلیاژ آلومینیوم |
پروتکل حلقه 4-20 mA HART و ایزولاسیون کانالبهکانال
این ماژول که برای عملکرد مطمئن در کابینتهای فرایندی پرتراکم مهندسی شده است، از ایزولاسیون قدرتمند کانالبهکانال برای جلوگیری از تضعیف مسیرهای داخلی تبدیل سیگنال بر اثر گذراهای الکتریکی بهره میبرد. مدار یکپارچه آمادهسازی سیگنال از حلقههای فرایندی قدیمی و تجهیزات مبتنی بر پروتکل حلقه 4-20 mA HART پشتیبانی میکند. پردازش جبران اتصال سرد (CJC) و فیلترکردن نویز، یکپارچگی دادهها را در کانالهای ارتباط سریال حفظ کرده و هنگام اتصال به ترانسمیترهای میدانی در شبکههای FOUNDATION Fieldbus و RS-485، از ایجاد حلقههای زمین جلوگیری میکند.
پرسشهای متداول
پرسش: این ماژول چگونه یکپارچگی سیگنال را در شبکههای سریال حفظ میکند؟
پاسخ: ایزولاسیون گالوانیکی یکپارچه کانالبهکانال و پردازش فیلترشده سیگنال، منطق داخلی را در برابر نویز الکتریکی ناشی از میدان و اختلاف پتانسیل زمین در خطوط ارتباطی RS-485 و CANopen محافظت میکنند.
پرسش: برای 51403393-100 چه شرایط نصب و محیطی لازم است؟
پاسخ: محفظه آلیاژ آلومینیومی برای دمای کاری بین -40 تا +70 deg C طراحی شده است. برای جلوگیری از آلودگی محیطی، باید بهطور ایمن درون یک تابلو کنترل محافظ NEMA یا دارای رتبهبندی IP، زمین شود.
راهنمای نصب در محل
- پیش از نصب یا سیمکشی ماژول 51403393-100، تمام منابع توان کاری 120 V را ایزوله کنید.
- محفظه آلیاژ آلومینیومی را با استفاده از تجهیزات مناسب، بهطور ایمن به سطح نصب یا زیرپنل کابینت محکم کنید.
- سیمکشی ارتباطی RS-485 و CANopen را با استفاده از کابلهای زوجتابیده شیلددار متصل کنید و از رعایت قطبیت صحیح و نصب مقاومتهای انتهایی باس (معمولاً 120 ohm) در دو انتهای خط اطمینان یابید.
- کابلهای میدانی را به رابطهای ترمینال متصل کرده و اطمینان حاصل کنید که جریان بار از حداکثر مقدار نامی 2 A بیشتر نباشد.
- ترمینال زمین شاسی ماژول را با استفاده از یک تسمه اتصال زمین کوتاه و کمامپدانس، به شینه ارت عملکردی (FE) تابلوی اصلی وصل کنید.
