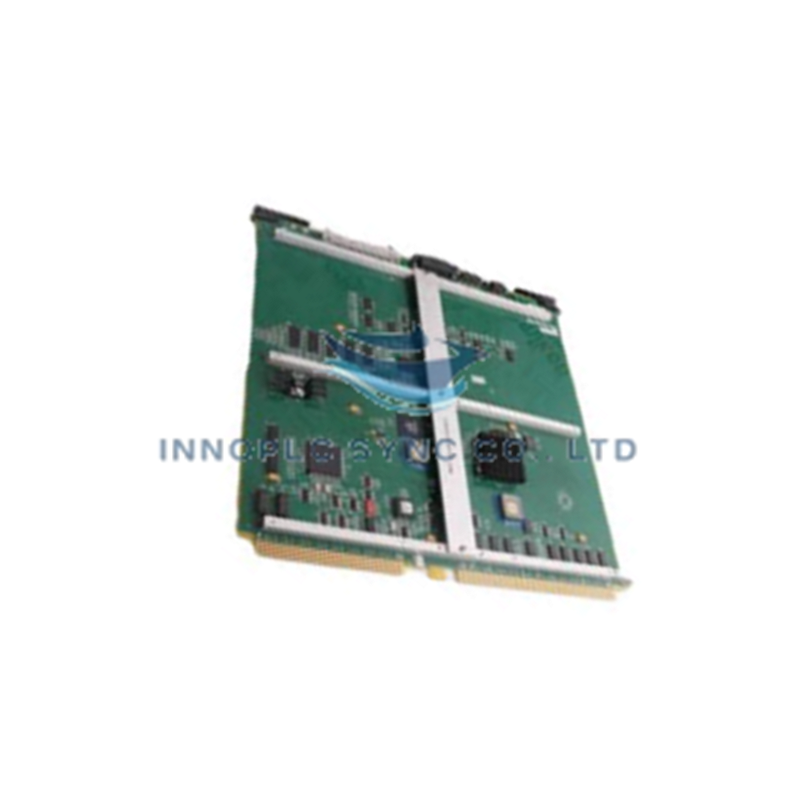

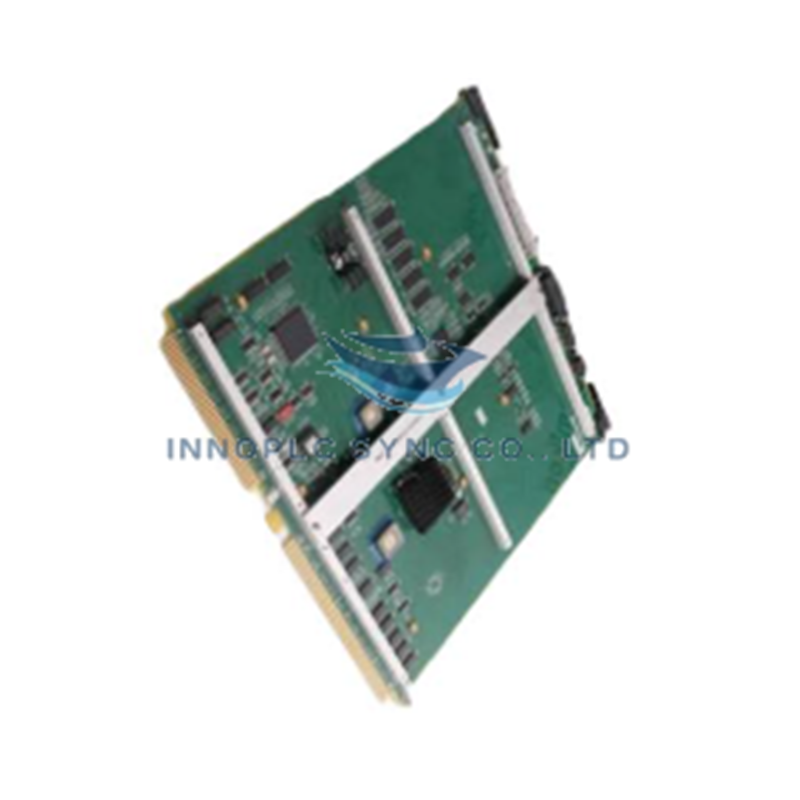

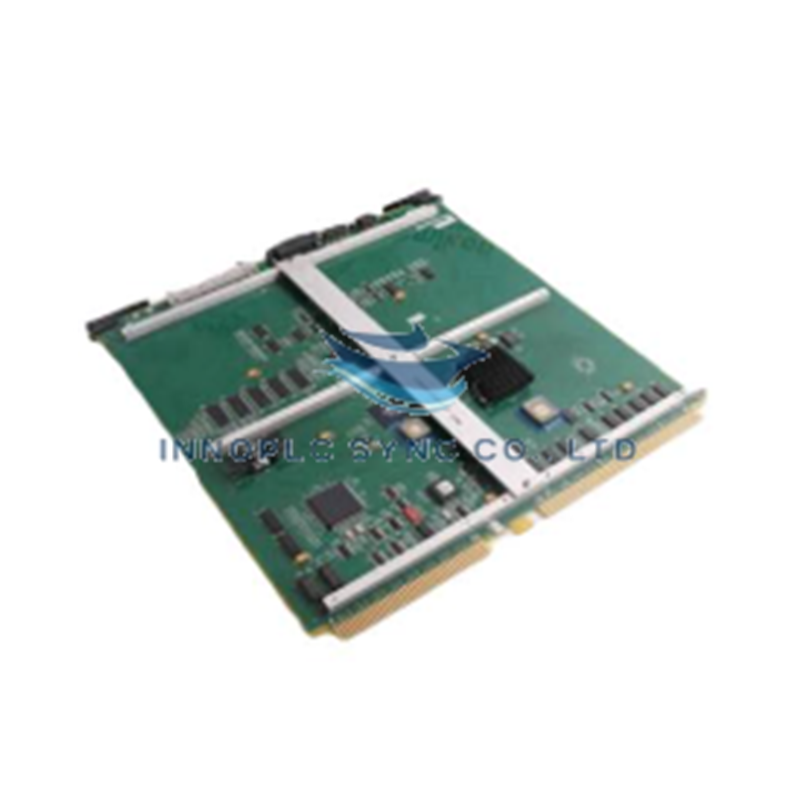

ماژول ورودی هانیول 51402755-100 51304848-100 51305099-100
Honeywell 51402755-100 که با عنوان ماژول ورودی دیجیتال 51402755-100 نیز ثبت شده است (مرتبط با شماره بردهای 51304848-100 و 51305099-100)، بهعنوان یک قطعه سختافزاری اختصاصی برای دریافت سیگنالهای گسسته 24 VDC در پلتفرمهای DCS و اتوماسیون فرایند Honeywell عمل میکند. این ماژول وضعیت کلیدهای میدانی، کنتاکتهای رله و حسگرهای مجاورتی را در 16 کانال بهطور مستقیم پایش میکند و هنگام قطع برق یا وقفههای ارتباطی، اجرای وضعیت ایمن در برابر خرابی را تضمین مینماید.
جزئیات پسوند و ماتریس مدل
| شماره قطعه پایه | برد / زیرمجموعه مرتبط | کارکرد / سطح سختافزار |
|---|---|---|
| 51402755-100 | 51304848-100 | مجموعه ماژول ورودی دیجیتال اصلی |
| 51402755-100 | 51305099-100 | زیرمجموعه / قطعه برد مدار چاپی |
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 51402755-100 (51304848-100 / 51305099-100) |
| برند | Honeywell |
| مبدأ | ایالات متحده |
| وزن | 0.5 پوند (0.23 کیلوگرم) |
| ابعاد | 1.7 x 2.5 x 3.5 اینچ (4.4 x 6.4 x 8.9 سانتیمتر) |
| دمای کارکرد | محدوده استاندارد کارکرد صنعتی |
| مصرف برق | کمتر از 100 mA |
| تعداد کانالها | 16 کانال ورودی دیجیتال |
| ولتاژ ورودی نامی | 24 VDC |
| محدوده ولتاژ ورودی | 3 تا 36 VDC |
| جریان ورودی | 10 mA برای هر کانال |
| خروجی کمکی | 24 VDC @ 100 mA |
ایزولاسیون کانالبهکانال و یکپارچهسازی حلقه HART
این ماژول که برای تابلوهای کنترل فرایند متراکم طراحی شده است، از ایزولاسیون مقاوم کانالبهکانال و فیلترگذاری گالوانیکی سیگنال بهره میبرد تا از تأثیر نویز میدانی، گذراهای ولتاژ بالا و حلقههای زمین بر منطق بکپلین جلوگیری کند. سختافزار در شرایط خطا، اجرای وضعیت ایمن در برابر خرابی را حفظ میکند و همزمان بهصورت یکپارچه با شبکههای فرایندی Honeywell ارتباط برقرار مینماید. فیلترگذاری داخلی نویز و پردازش جبران اتصال سرد (CJC) در کارتهای I/O مجاور، از مسیرهای سیگنال سطح پایین محافظت کرده و انتقال قطعی داده را در کنار شبکههای پروتکل حلقه HART با جریان 4-20 mA تضمین میکند.
پرسشهای متداول
پرسش: طراحی ایمن در برابر خرابی 51402755-100 هنگام قطع ارتباط چگونه عمل میکند؟
پاسخ: پس از تشخیص پایان مهلت ارتباط بکپلین یا قطع برق اصلی، ماژول ورودی، ثباتهای وضعیت کانال را به یک وضعیت پیشفرض ایمن از پیش تعیینشده منتقل میکند تا رفتار قابل پیشبینی کنترلر تضمین شده و از تریپهای کاذب فرایند جلوگیری شود.
پرسش: چه آستانههای ولتاژ ورودی در 16 کانال پشتیبانی میشوند؟
پاسخ: هر کانال یک سیگنال ورودی نامی 24 VDC را میپذیرد و در محدوده وسیع 3 تا 36 VDC با تحمل گسترده و جریان مصرفی 10 mA برای هر کانال کار میکند.
راهنمای نصب در محل
- پیش از نصب یا خارج کردن ماژول از شیار شاسی، مطمئن شوید منبع تغذیه رک I/O خاموش است.
- برد مدار ماژول را با ریلهای راهنمای شیار شاسی همراستا کنید و آن را محکم به داخل بلغزانید تا کانکتور بکپلین کاملاً در جای خود قرار گیرد.
- ورودیهای کنتاکت میدانی را با استفاده از هادیهای زوجتابیده شیلددار به ترمینالهای متناظر ترمینالبلوک سیمکشی کنید.
- برای جلوگیری از تداخل الکترومغناطیسی، شیلد کابلهای تمام سیمکشیهای میدانی را مستقیماً به شینه زمین عملکردی تابلو (FE) متصل کنید.
- پیچهای اتصالات ترمینال را تا گشتاورهای توصیهشده سفت کنید و بررسی نمایید که ولتاژهای کاری در محدوده 3 تا 36 VDC باقی بمانند.
