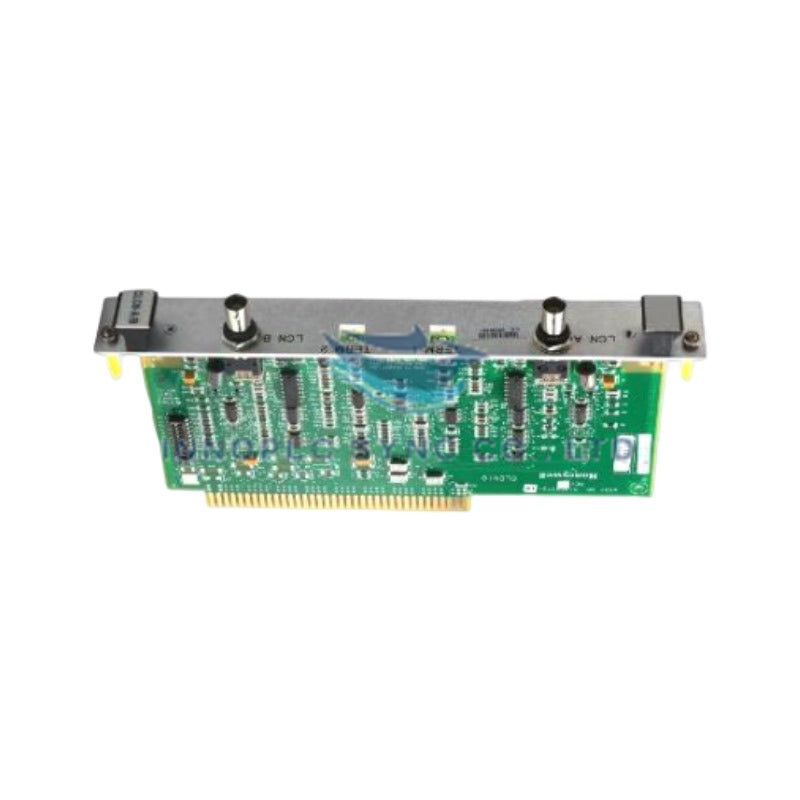

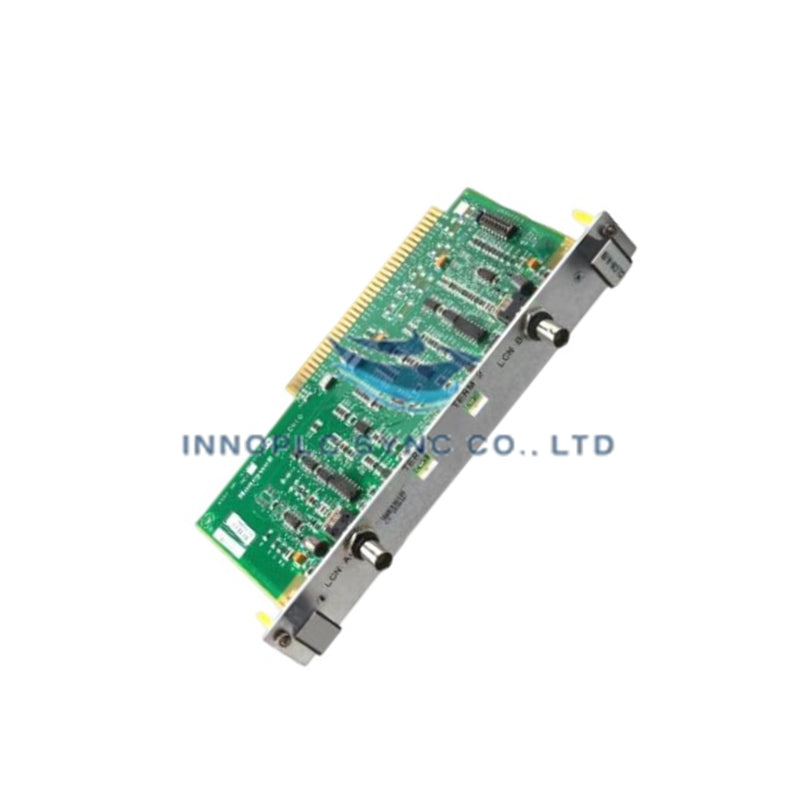

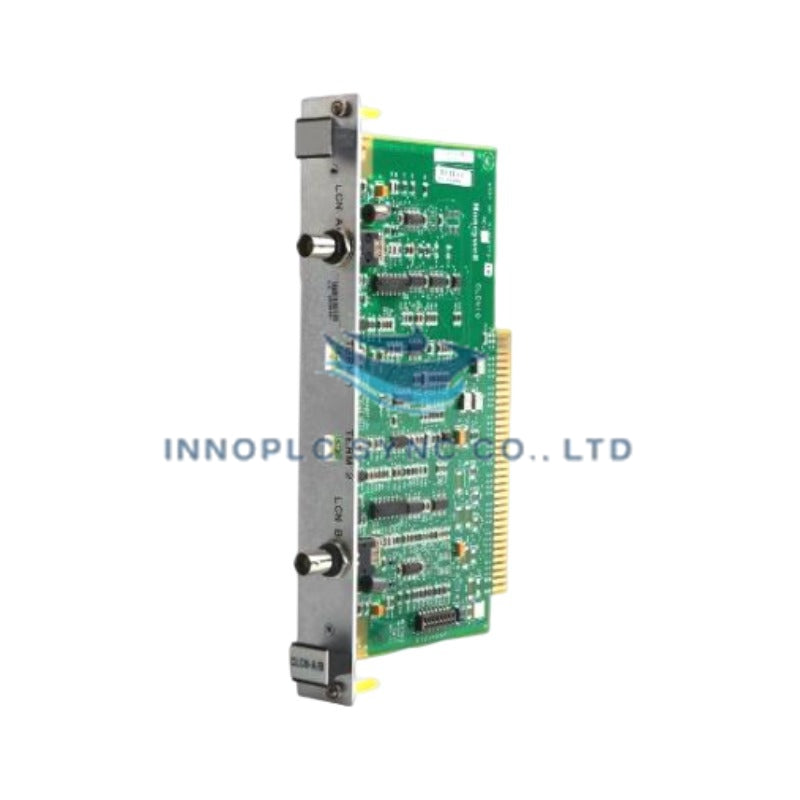

کارت ورودی/خروجی LCN مدل 51305072-100 Honeywell
Honeywell 51305072-100 که با عنوان 51305072-100 کارت ورودی/خروجی شبکه کنترل محلی نیز فهرست شده است، بهعنوان یک قطعه سختافزاری اختصاصی برای آدرسدهی گرههای شبکه و مدیریت رابط سیگنال دوکواکسیاله در معماریهای LCN شرکت Honeywell Experion و TDC 3000 عمل میکند. این کارت مسیریابی فیزیکی داده را در کانالهای LCN A و LCN B از طریق کلیدهای کشویی داخلی و منطق آدرسدهی سختافزاری مدیریت میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 51305072-100 |
| برند | Honeywell |
| مبدأ | ایالات متحده |
| وزن | 0.43 پوند (0.20 کیلوگرم) |
| ابعاد | ماژول استاندارد شیار رک LCN شرکت Honeywell |
| دمای کار | 0 تا +60 درجه سانتیگراد (+32 تا +140 درجه فارنهایت) |
| مصرف برق | تغذیهشده از گذرگاه منطقی بکپلین |
| نوع ماژول | کارت ورودی/خروجی شبکه کنترل محلی (LCN) (CLCN-A/B) |
| رابط شبکه | اتصالات کابل کواکسیال LCN A / LCN B |
| روش آدرسدهی | کلیدهای کشویی سختافزاری داخلی |
| گواهیها | دارای گواهی CE |
ایزولاسیون کانالبهکانال و یکپارچگی شبکه کنترل محلی
این کارت که برای نصب در شاسی گرههای DCS با چگالی بالا طراحی شده است، مسیرهای رابط سیگنال ایزوله گالوانیکی را بین دو کانال شبکه کنترل محلی (LCN A و LCN B) و بکپلین گره محلی فراهم میکند. پیکربندی کلید کشویی مبتنی بر سختافزار، آدرس گره را در سطح فیزیکی برد ثابت میکند و چرخههای ارتباطی قطعی مبتنی بر عبور توکن را بدون وابستگی به نرمافزار حفظ میکند. فیلتر داخلی و ایزولاسیون کانالبهکانال، منطق گره مرکزی را در برابر گذراهای شبکه محافظت کرده و انتقال داده را در شبکههای پروتکل حلقه 4-20 mA HART و رابطهای فیلدباس متصل به گره سیستم حفظ میکنند.
پرسشهای متداول
پرسش: آدرس گره روی کارت 51305072-100 چگونه تنظیم میشود؟
پاسخ: آدرس گره پیش از قرار دادن کارت در شیار شاسی، بهصورت فیزیکی و با استفاده از کلیدهای کشویی داخلی تنظیم میشود.
پرسش: برای عملکرد صحیح، چه اتصالات شبکهای لازم است؟
پاسخ: این کارت دارای دو اتصال کواکسیال برای کابلهای رسانه شبکه اضافی LCN A و LCN B است تا ارتباطات پیوسته سیستم تضمین شود.
راهنمای نصب در محل
- پیش از سرویس، شاسی گره LCN میزبان را خاموش کنید یا طبق دستورالعملهای سیستم Honeywell، از رعایت رویههای صحیح تعویض حین کار اطمینان حاصل کنید.
- پیش از قرار دادن کارت در رک، آدرس گره دودویی/اعشاری تعیینشده را با استفاده از کلیدهای کشویی داخلی تنظیم کنید.
- لبههای کارت را با راهنماهای شیار کابینت همراستا کنید و آن را محکم به داخل بلغزانید تا رابط گذرگاه بکپلین کاملاً درگیر شود.
- کابلهای کواکسیال اضافی LCN A و LCN B را به کانکتورهای BNC/کواکسیال مربوطه در پنل جلویی کارت متصل کنید.
- بررسی کنید که اتصال زمین شیلد کابل کواکسیال با قوانین اتصال زمین تکنقطهای Honeywell مطابقت داشته باشد تا از ایجاد نویز ناشی از حلقه زمین در شبکه LCN جلوگیری شود.
