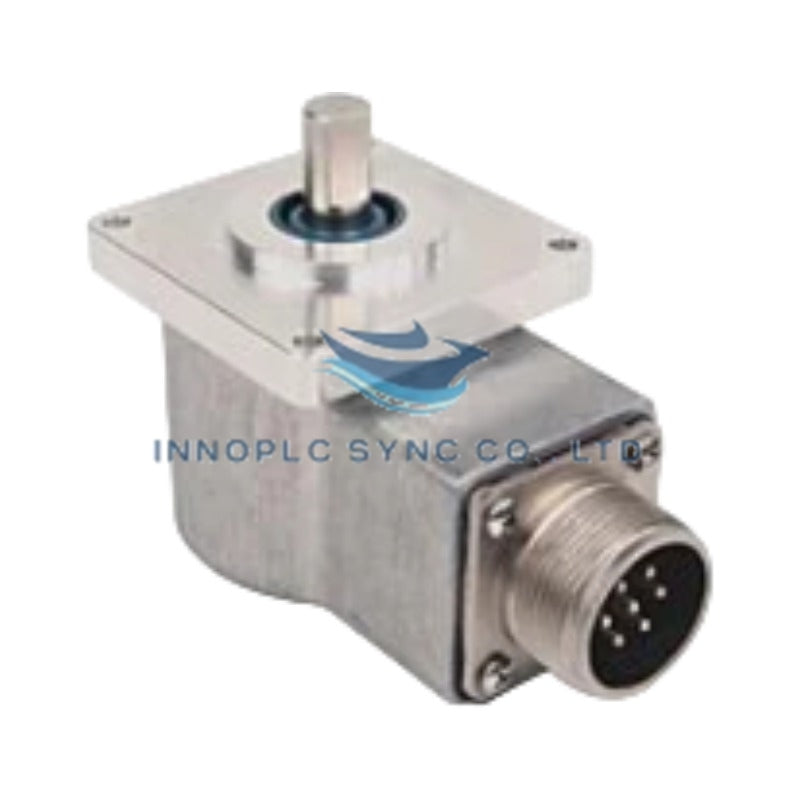

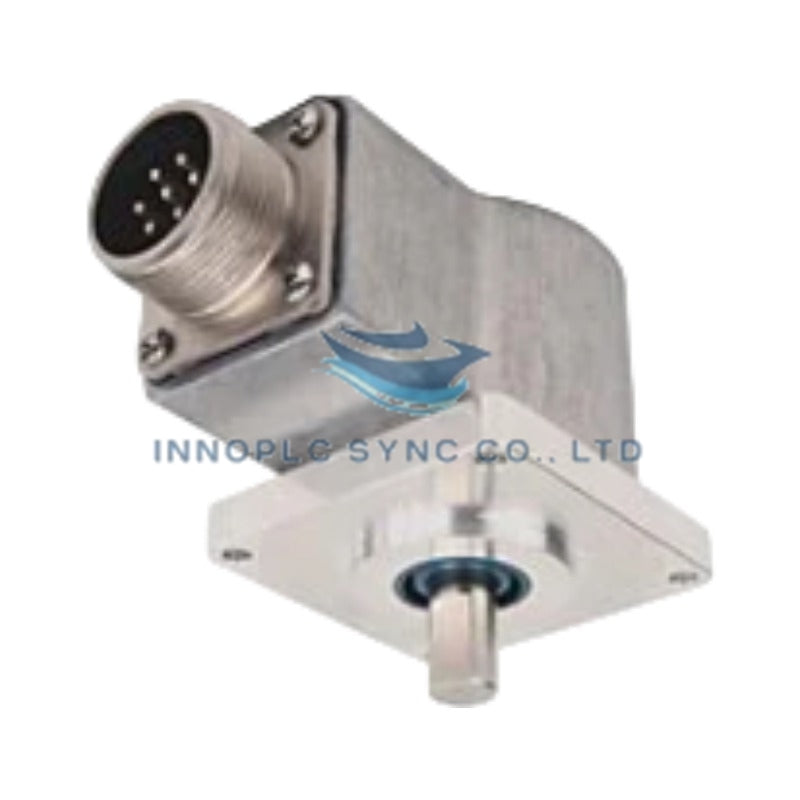

انکودر افزایشی نوری سنگین Allen-Bradley 845T-DZ63PEN-5

SKU: 845T-DZ63PEN-5

Manufacturer: Allen-Bradley
Product No.: 845T-DZ63PEN-5
Condition：در انبار
Product Type: انکودرهای چرخشی
Product Origin: USA
Payment:T/T, Western Union
Weight: 1360g
Shipping port: Xiamen
Warranty: 12 months

انکودر Allen-Bradley 845T-DZ63PEN-5 (انکودر افزایشی نوری 845T-DZ63PEN-5) که برای موقعیت‌یابی دورانی با دقت بالا و بازخورد سرعت در سامانه‌های اتوماسیون صنعتی پیکربندی شده است، اجرای مستقیم فیزیکی/الکتریکی را فراهم می‌کند. این انکودر سنگین‌کار دارای شفت توپر با قطر 3/8 اینچ، سبک نصب فلنج مربعی و اتصال کابل پیگتیل 5 متر (16.4 فوت) است. این انکودر با منبع تغذیه گسترده 11-24 VDC کار می‌کند و سیگنال‌های مربعی کانال A، کانال B و پالس نشانگر Z را از طریق خروجی درایور خط تفاضلی (DLD) با ولتاژ 11-24 VDC و وضوح بالای 3000 پالس در هر دور (PPR) ارائه می‌دهد.

مشخصات سخت‌افزاری

پارامتر	مشخصات
مدل	845T-DZ63PEN-5
برند	Allen-Bradley
مبدأ	ایالات متحده آمریکا
وزن	1.36 کیلوگرم (3.00 پوند)
ابعاد	محفظه استاندارد انکودر سنگین‌کار 845T (شفت 3/8 اینچی)
دمای کاری	-20 تا 70 درجه سانتی‌گراد
مصرف برق	منبع تغذیه ورودی 11-24 VDC
وضوح	3000 PPR (پالس در هر دور)
سیگنال خروجی	درایور خط تفاضلی (DLD) با ولتاژ 11-24 VDC، کانال‌های A، B و Z
سبک شفت و فلنج	شفت با قطر 3/8 اینچ؛ نصب با فلنج مربعی
نوع اتصال	کابل پیگتیل یکپارچه، به طول 5 متر (16.4 فوت)

مسیریابی قطعی شبکه و اجرای بازخورد درایو

845T-DZ63PEN-5 جریان‌های پالسی نوری با چگالی بالا را به ماژول‌های شمارنده پرسرعت و حلقه‌های کنترل حرکت قطعی ارسال می‌کند. اسکن دیسک اپتوالکترونیکی داخلی، امواج مربعی تفاضلی 3000 PPR تولید می‌کند و هم‌زمان یک پالس نشانگر کانال Z را برای بازگشت به نقطه مرجع و همگام‌سازی موقعیت مطلق، یک‌بار در هر دور ارائه می‌دهد. مدارهای الکترونیکی درایور خط تفاضلی (DLD) با ولتاژ بالا، سیگنال‌های مکمل را در فواصل طولانی منتقل می‌کنند، تداخل الکترومغناطیسی با فرکانس بالا (EMI) را کاهش می‌دهند و سرعت ارتباط گذرگاه بک‌پلین و هم‌ترازی اسکن را در سراسر شبکه‌های درایو PLC حفظ می‌کنند.

پرسش‌های متداول

س: 845T-DZ63PEN-5 از چه ولتاژ کاری و قالب سیگنال خروجی پشتیبانی می‌کند؟

پ: این انکودر منبع تغذیه 11-24 VDC را می‌پذیرد و سیگنال‌های خروجی متناظر درایور خط تفاضلی (DLD) با ولتاژ 11-24 VDC را در کانال‌های A، B و Z ارائه می‌دهد.

س: کانال Z در کاربردهای کنترل حرکت چه وظیفه‌ای دارد؟

پ: کانال Z در هر دور کامل شفت، یک پالس نشانگر تولید می‌کند و به‌عنوان نقطه مرجع مطلق برای توالی‌های بازگشت به نقطه مرجع و کالیبراسیون محور عمل می‌کند.

س: این مدل از چه سبک نصب و ابعاد شفتی برخوردار است؟

پ: این انکودر دارای پایه نصب مقاوم با فلنج مربعی و شفت توپر با قطر 3/8 اینچ برای کوپلینگ‌های صنعتی سنگین‌کار است.

راهنمای نصب در محل

فلنج مربعی انکودر را با استفاده از پیچ‌های نصب مناسب، به‌طور محکم به فریم دستگاه متصل کنید تا از لرزش مکانیکی جلوگیری شود.
شفت 3/8 اینچی انکودر را با استفاده از کوپلر انعطاف‌پذیر شفت با مکانیزم محرک هم‌راستا کنید تا از اعمال بار شعاعی یا محوری بیش از حد به یاتاقان‌ها جلوگیری شود.
کابل پیگتیل 5 متری را مطابق کدهای رنگی سیم‌های سیگنال برای برق 11-24 VDC و سیگنال‌های تفاضلی، به کارت رابط حرکت یا بلوک شمارنده پرسرعت سیم‌کشی کنید.
شیلد کلی بافته‌شده کابل را مستقیماً و در یک نقطه به شینه ارت فنی تابلو متصل کنید تا از کوپل نویز جلوگیری شود.
توان ورودی 11-24 VDC را اعمال کنید و هنگام چرخاندن دستی شفت، نشانگرهای وضعیت کنترلر را بررسی کنید تا شمارش پالس و هم‌ترازی اندیس مرجع تأیید شود.
