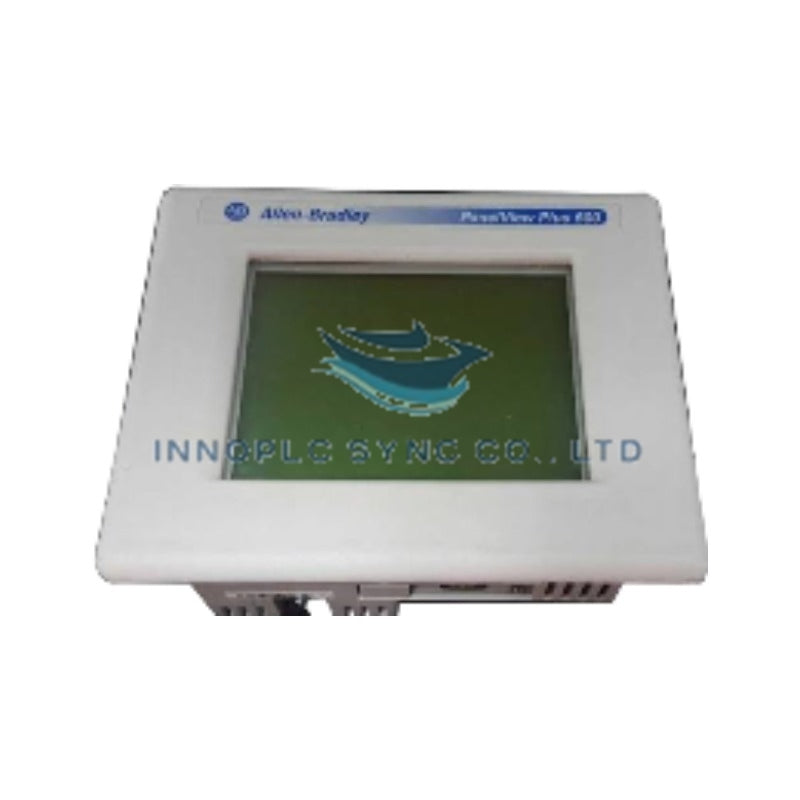

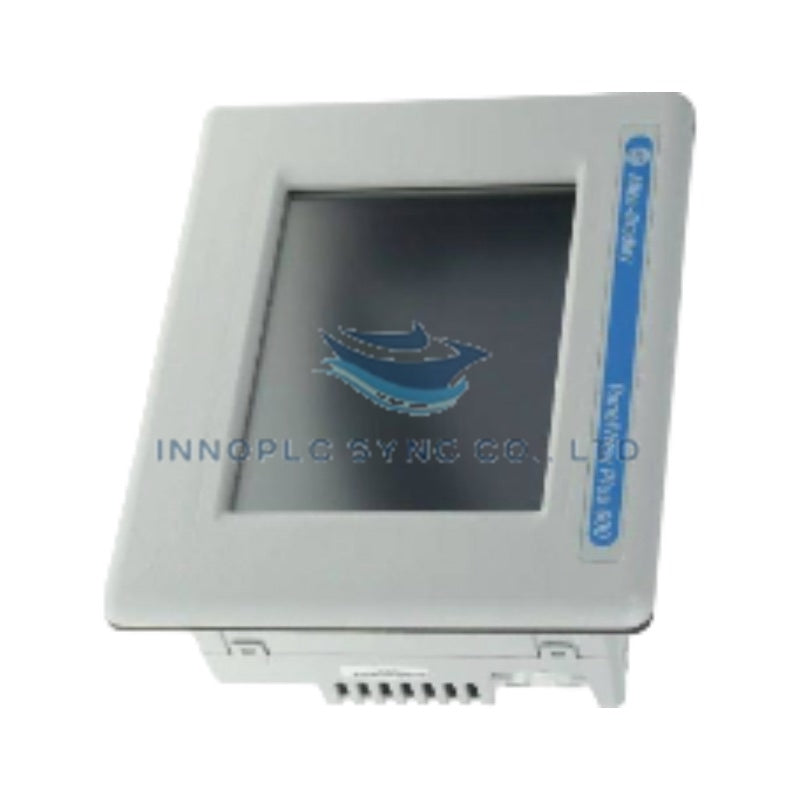

ترمینال‌های رابط اپراتور Allen-Bradley 2711P-T6M5D
Allen-Bradley 2711P-T6M5D که با عنوان پایانه رابط اپراتوری 2711P-T6M5D نیز در کاتالوگ ثبت شده است، به‌عنوان یک قطعه سخت‌افزاری اختصاصی برای پایش محلی ماشین و اجرای فرمان‌های اپراتور در شبکه‌های کنترلی اترنت و سریال Allen-Bradley عمل می‌کند.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 2711P-T6M5D |
| برند | Allen-Bradley |
| مبدأ | USA |
| وزن | 2.75 lbs (1.25 kg) |
| اندازه نمایشگر | 5.7 in |
| نوع نمایشگر | STN تک‌رنگ با فیلم انتقالی-بازتابی |
| وضوح | 320 x 240 QVGA |
| عمق رنگ | 4 سطح خاکستری |
| فناوری لمسی | مقاومتی آنالوگ |
| حافظه داخلی | 64 MB |
| مصرف برق / ولتاژ | 24 VDC اسمی (محدوده 18-30 VDC) |
| درگاه‌های ارتباطی | RS-232, USB |
| روش نصب | نصب پنلی |
| دمای کاری | 0 تا 55 deg C (32 تا 131 deg F) |
ارتباطات صنعتی قطعی و اجرای بک‌پلین
2711P-T6M5D از لایه‌های فیزیکی سریال RS-232 داخلی، در کنار مدیریت‌کننده‌های اختصاصی پروتکل USB، برای اعمال چرخه‌های پایدار ارتباطی با نرخ بود ثابت در معماری‌های Logix و PLCهای قدیمی استفاده می‌کند. بافر سخت‌افزاری داخلی، اجرای قطعی درایور را در توپولوژی‌های استاندارد نقطه‌به‌نقطه مدیریت کرده و عملیات میکروکنترلر داخلی را از ناپایداری‌های الکتریکی موجود در خطوط اتصال میزبان جدا می‌کند. ساختارهای حافظه فلش میان‌افزار، یکپارچگی کد برنامه را در چرخه‌های راه‌اندازی سرد کامل حفظ می‌کنند و از کاهش پارامترهای زمان اجرا یا از بین رفتن پیکربندی‌های درایور ارتباطی هنگام قطعی برق در محل جلوگیری می‌کنند.
سؤالات متداول
س: دستورالعمل‌های اصلی نصب و الزامات منبع ورودی برای تأمین برق پایانه چیست؟
پ: پایانه به یک منبع تغذیه خارجی 24 VDC اسمی نیاز دارد که در محدوده ورودی 18 تا 30 VDC کار کند. برق را با استفاده از هادی‌های مسی دارای رده‌بندی مناسب برای محدوده‌های دمایی استاندارد صنعتی متصل کنید و برای کاهش نویز حلقه زمین، اتصال زمین حفاظتی مناسب را به ترمینال زمین اختصاصی روی محفظه پشتی برقرار کنید.
س: آیا می‌توان از درگاه USB برای ارتباطات سریال پیوسته با کنترلرهای قابل‌برنامه‌ریزی استفاده کرد؟
پ: خیر، درگاه USB داخلی منحصراً برای اتصال تجهیزات جانبی، مانند صفحه‌کلید خارجی یا درایوهای ذخیره‌سازی USB، و انجام موقت وظایف انتقال میان‌افزار طراحی شده است. تبادل مستقیم داده‌های کنترلی بلادرنگ باید از طریق درگاه سریال اختصاصی RS-232 و با استفاده از پروتکل‌های ارتباطی صنعتی پشتیبانی‌شده انجام شود.
س: درباره تعویض در حالت روشن یا تعمیرات میدانی چه نکات احتیاطی باید رعایت شود؟
پ: این دستگاه قابلیت تعویض در حالت روشن را ندارد. تکنسین‌های میدانی باید پیش از اتصال یا جدا کردن کابل‌های ارتباطی، آداپتورهای سریال یا کارت‌های حافظه داخلی، منبع برق خارجی 24 VDC را ایزوله کرده و از قطع شدن آن اطمینان حاصل کنند تا از آسیب به قطعات سخت‌افزاری یا ایجاد خطای ارتباطی در شبکه فعال جلوگیری شود.
راهنمای نصب میدانی
- دهانه پنل را دقیقاً مطابق ابعاد استاندارد برش NEMA/IP ایجاد کنید تا فشردگی مناسب آب‌بندی تضمین شود.
- پیش از قرار دادن پایانه در محفظه برش‌خورده، واشر پیرامونی را از نظر وجود آلودگی، تاخوردگی یا پارگی بررسی کنید.
- تمام گیره‌های نصب پنل را به‌ترتیب و به‌صورت ضربدری سفت کنید تا توزیع فشار یکنواخت باشد و از تغییر شکل محفظه جلوگیری شود.
- هادی‌های برق 24 VDC را در مجرایی جدا از سیم‌های موتور AC با ولتاژ بالا و سلف‌های سوئیچینگ عبور دهید تا القای الکترومغناطیسی محدود شود.
- پیش از اعمال ولتاژ تغذیه، سیم زمین حفاظتی اختصاصی (PE) را با استفاده از یک هادی کم‌امپدانس به پیچ اتصال زمین شاسی محکم کنید.
