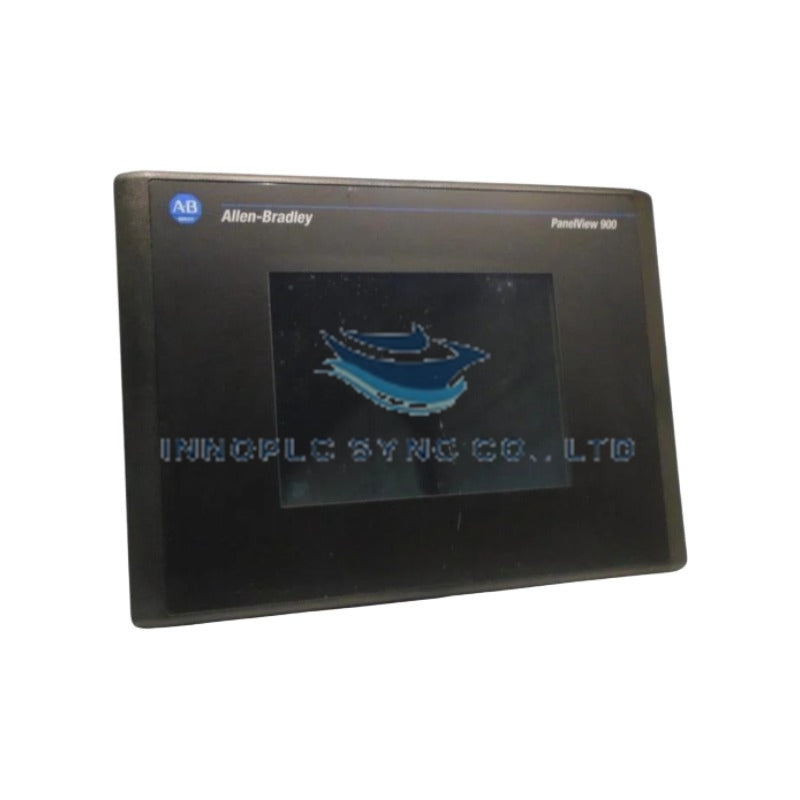

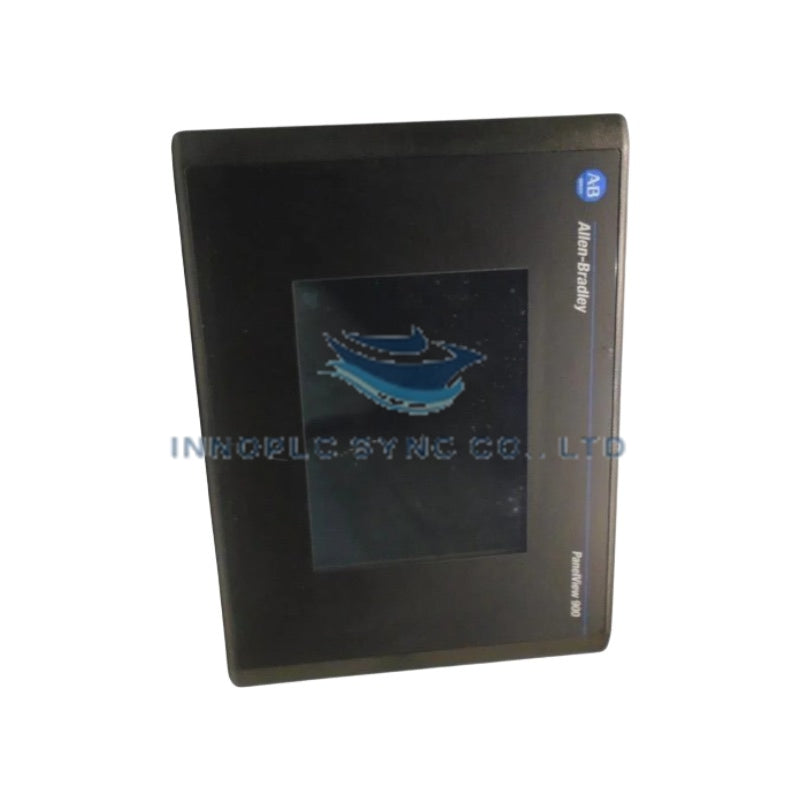

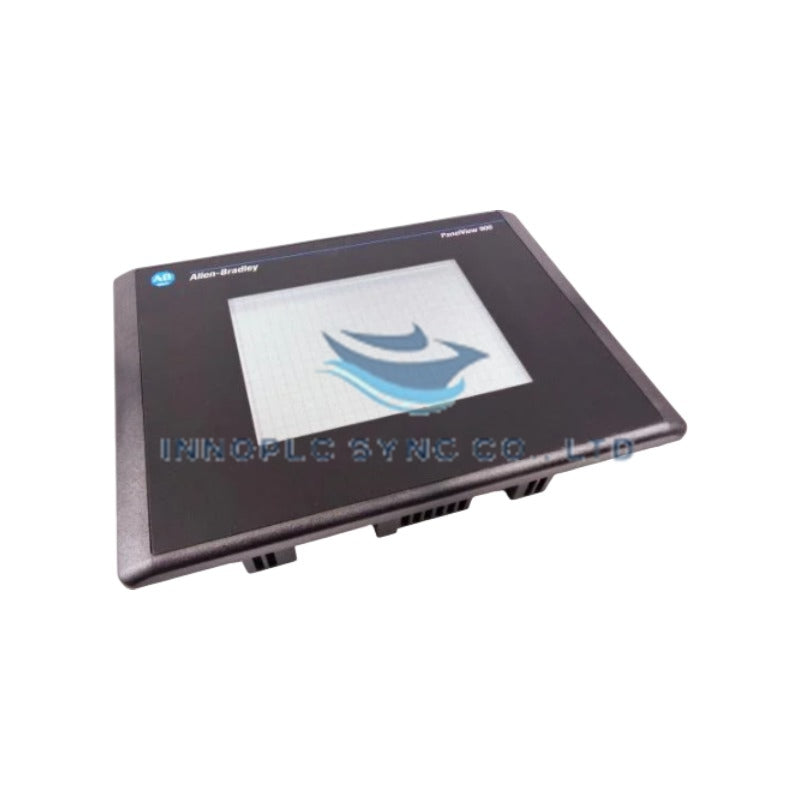

ترمینال اپراتوری PanelView 900 آلن-بردلی 2711-T9C8L1

SKU: 2711-T9C8L1

Manufacturer: Allen-Bradley
Product No.: 2711-T9C8L1
Condition：در انبار
Product Type: پایانه‌های اپراتور
Product Origin: USA
Payment:T/T, Western Union
Weight: 3180g
Shipping port: Xiamen
Warranty: 12 months

ترمینال Allen-Bradley 2711-T9C8L1 (2711-T9C8L1 PanelView 900) که برای اجرای رابط انسان-ماشین در محیط‌های شبکه Data Highway Plus پیکربندی شده است، اجرای مستقیم فیزیکی/الکتریکی را فراهم می‌کند.

مشخصات سخت‌افزاری

پارامتر	مشخصات
مدل	2711-T9C8L1
برند	Allen-Bradley
مبدأ	USA
وزن	7.00 پوند (3.18 کیلوگرم)
ابعاد	16 x 14 x 8 اینچ
دمای کاری	0 تا 55 درجه سانتی‌گراد
مصرف برق	24 VDC (محدوده کاری 18-32 VDC، حداکثر 24 W)
نوع نمایشگر	TFT ماتریس فعال رنگی 9 اینچی
رابط ورودی	صفحه‌نمایش لمسی مقاومتی آنالوگ
درگاه‌های ارتباطی	DH+ (Data Highway Plus)، درگاه چاپگر RS-232
حافظه داخلی	1008 KB حافظه برنامه
نور پس‌زمینه جایگزین	2711-NL2
کابل ارتباطی	2711-NC13
سری سخت‌افزار	Series A, B, C, D, E, F

یکپارچه‌سازی با بک‌پلین قطعی و شبکه میدانی

این ترمینال با استفاده از معماری حلقه توکنی و با نرخ‌های بود 57.6 kbps، 115.2 kbps یا 230.4 kbps، به‌صورت قطعی روی شبکه‌های DH+ شرکت Allen-Bradley کار می‌کند. روال‌های دسترسی مستقیم به حافظه، مستقیماً با فایل‌های داده SLC 500، PLC-5 و ControlLogix ارتباط برقرار می‌کنند و پیام‌رسانی پیچیده مبتنی بر منطق نردبانی PLC را دور می‌زنند. معماری فلش میان‌افزار داخلی، سازگاری بین نسخه‌ای را در سراسر سری‌های سخت‌افزاری A تا F حفظ می‌کند و پردازش یکنواخت گرافیک نگاشت‌بیتی و مدیریت صف هشدار را بدون نیاز به کاهش عملکرد گذرگاه بک‌پلین ارائه می‌دهد.

پرسش‌های متداول

س: الزامات ایزولاسیون الکتریکی برای رابط منبع تغذیه 24 VDC چیست؟

پ: ترمینال تغذیه 24 VDC به یک منبع تغذیه با ولتاژ بسیار پایین ایمن (SELV) یا ولتاژ بسیار پایین حفاظت‌شده (PELV) نیاز دارد. این واحد دارای سرکوب داخلی اضافه‌ولتاژ است، اما ولتاژ کاری باید برای جلوگیری از بازنشانی‌های غیرمنتظره سیستم، کاملاً در محدوده 18 تا 32 VDC باقی بماند.

س: ارتباط با چاپگر چگونه بدون ایجاد اختلال در ترافیک شبکه DH+ مسیریابی می‌شود؟

پ: درگاه RS-232 به‌عنوان یک رابط اختصاصی نقطه‌به‌نقطه پیکربندی شده است که صرفاً برای خروجی چاپ ASCII یا ثبت داده‌های سریال استفاده می‌شود. این درگاه از سخت‌افزار بافر UART مستقل استفاده می‌کند و تضمین می‌کند عملیات چاپگر به‌صورت ناهمگام اجرا شود، بدون اینکه در پشته ارتباطی اصلی DH+ تأخیر ایجاد کند.

س: آیا می‌توان مجموعه نور پس‌زمینه 2711-NL2 را هنگام روشن بودن ماژول تعویض کرد؟

پ: خیر. پیش از تعویض ماژول نور پس‌زمینه، باید برق ترمینال کاملاً قطع شود. ولتاژهای بالای AC روی برد اینورتر CCFL وجود دارند و هنگام باز کردن دستگاه، خطر برق‌گرفتگی ایجاد می‌کنند.

راهنمای نصب میدانی

برش پنل و نصب مکانیکی: اطمینان حاصل کنید که دهانه پنل محفظه با ابعاد استاندارد برش PanelView 9 اینچی مطابقت دارد. پیش از قرار دادن ترمینال، سالم بودن نوار آب‌بندی و قرارگیری صحیح آن در شیار قاب را بررسی کنید.
گشتاور بست‌ها: همه بست‌های نصب پنل را به‌طور یکنواخت و به‌صورت یکی‌درمیان، با گشتاور 10 تا 12 lb-in (1.1 تا 1.4 N-m) سفت کنید. سفت‌کردن بیش‌ازحد باعث تغییر شکل قاب و کاهش درجه حفاظت در برابر نفوذ NEMA Type 4X/12 می‌شود.
استانداردهای اتصال زمین: یک تسمه اتصال زمین مسی با سطح مقطع مناسب (حداقل 14 AWG) را مستقیماً از پیچ ارت عملکردی ترمینال به شینه اصلی اتصال زمین محفظه وصل کنید.
سیم‌کشی شبکه DH+: کابل شبکه Data Highway Plus را با استفاده از مقاومت‌های انتهایی 120 اهم، میان هادی‌های سیگنال Clear و Blue، در هر دو گره انتهایی فیزیکی شبکه پایانه‌گذاری کنید. برای جلوگیری از تداخل الکترومغناطیسی، کابل‌های ارتباطی را حداقل 200 mm از خطوط موتور AC با ولتاژ بالا جدا نگه دارید.
