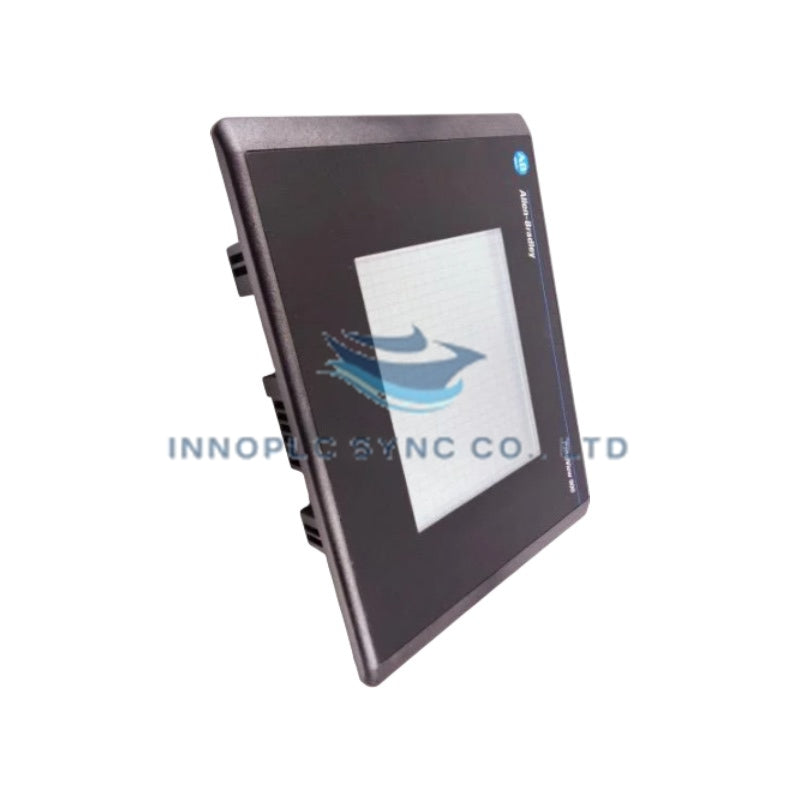

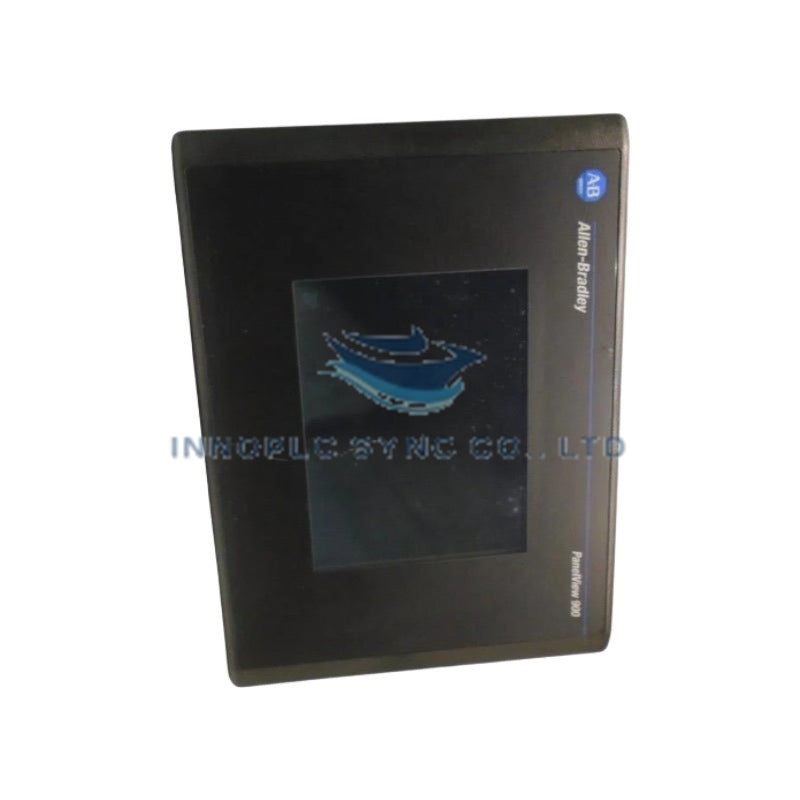

رابط کاربری اپراتور Allen-Bradley 2711-T9C20

SKU: 2711-T9C20

Manufacturer: Allen-Bradley
Product No.: 2711-T9C20
Condition：در انبار
Product Type: رابط‌های اپراتور
Product Origin: USA
Payment:T/T, Western Union
Weight: 5440g
Shipping port: Xiamen
Warranty: 12 months

Allen-Bradley 2711-T9C20 که با عنوان 2711-T9C20 PanelView Standard 900 نیز ثبت شده است، به‌عنوان یک قطعه سخت‌افزاری اختصاصی برای پردازش HMI و اجرای تجسم‌سازی بلادرنگ در شبکه‌های کنترل PLC شرکت Allen-Bradley عمل می‌کند.

مشخصات سخت‌افزاری

پارامتر	مشخصات
مدل	2711-T9C20
برند	Allen-Bradley
مبدأ	ایالات متحده آمریکا
وزن	5.44 کیلوگرم (12.00 پوند)
ابعاد	فرم استاندارد برش پنل PanelView 900 با اندازه 9 اینچ
دمای کار	0 تا 55 درجه سانتی‌گراد
مصرف برق	120 ولت AC اسمی
نوع نمایشگر	LCD رنگی TFT با اندازه 9.0 اینچ
رابط ورودی	صفحه‌نمایش لمسی مقاومتی آنالوگ
حافظه داخلی	1008 کیلوبایت حافظه کاربردی
درگاه‌های ارتباطی	درگاه EtherNet/IP و درگاه چاپگر RS-232
نور پس‌زمینه جایگزین	کاتالوگ 2711-NL2

ارتباط باس بک‌پلین و یکپارچه‌سازی شبکه

2711-T9C20 از طریق درگاه EtherNet/IP یکپارچه خود مستقیماً به شبکه‌های اترنت صنعتی متصل می‌شود. سرعت بالای ارتباط باس بک‌پلین و مدیریت قطعی بسته‌ها، تبادل سریع رجیسترها، گزارش‌دهی بلادرنگ هشدارها و ردیابی وضعیت را بین رابط اپراتور و پلتفرم‌های کنترل Logix امکان‌پذیر می‌کند. پردازش پروتکل داخلی، هنگام پایش پرتراکم I/O توان عملیاتی یکنواختی را حفظ می‌کند و در عین حال سازگاری کامل فلش میان‌افزار را در معماری‌های شبکه قدیمی و مدرن حفظ می‌کند.

سؤالات متداول

س: پیکربندی رابط EtherNet/IP در 2711-T9C20 چگونه مدیریت می‌شود؟

پ: پارامترهای ارتباطی مانند نشانی IP، ماسک زیرشبکه و نشانی دروازه را می‌توان با استفاده از صفحه‌های تنظیم داخلی EtherNet/IP ترمینال یا از طریق فایل‌های پیکربندی نرم‌افزار PanelBuilder32 تنظیم کرد.

س: آیا هنگام رسیدن نور پس‌زمینه به پایان عمر کاری خود، می‌توان آن را در محل تعویض کرد؟

پ: بله. 2711-T9C20 از مجموعه نور پس‌زمینه قابل‌تعویض استفاده می‌کند (شماره کاتالوگ 2711-NL2) که می‌توان آن را از طریق پوشش دسترسی نور پس‌زمینه در قسمت پشت دستگاه نصب کرد.

س: آیا می‌توان از درگاه کمکی RS-232 برای ارتباط هم‌زمان با PLC در کنار درگاه EtherNet/IP استفاده کرد؟

پ: خیر. درگاه کمکی RS-232 به وظایف چاپ ناهم‌زمان اختصاص دارد؛ مانند فعال‌سازی ثبت هشدار خط‌به‌خط و چاپ کاغذی محتوای صفحه.

راهنمای نصب در محل

آماده‌سازی پنل: دهانه محفظه پنل را مطابق مشخصات ابعادی استاندارد PanelView 900 برش دهید و تمام پلیسه‌ها و لبه‌های تیز اطراف محیط برش را بردارید.
آب‌بندی محیطی: واشر آب‌بندی محیطی را بررسی کنید تا مطمئن شوید به‌طور صحیح در شیار قاب قرار گرفته است و هنگام نصب، از ورود مایعات و گردوغبار جلوگیری می‌کند.
گیره‌بندی و گشتاور: ترمینال را داخل دهانه برش‌خورده قرار دهید و تمام گیره‌های نصب پنل را درگیر کنید. پیچ‌های گیره را به‌صورت متناوب و مورب با گشتاور 1.1 تا 1.4 نیوتن‌متر (10 تا 12 اینچ-پوند) سفت کنید.
تغذیه و اتصال زمین: پیش از اتصال سیم‌کشی برق اصلی 120 ولت AC، یک سیم اتصال زمین حفاظتی (PE) با حداقل اندازه 14 AWG به پیچ اتصال زمین در پشت ترمینال وصل کنید.
