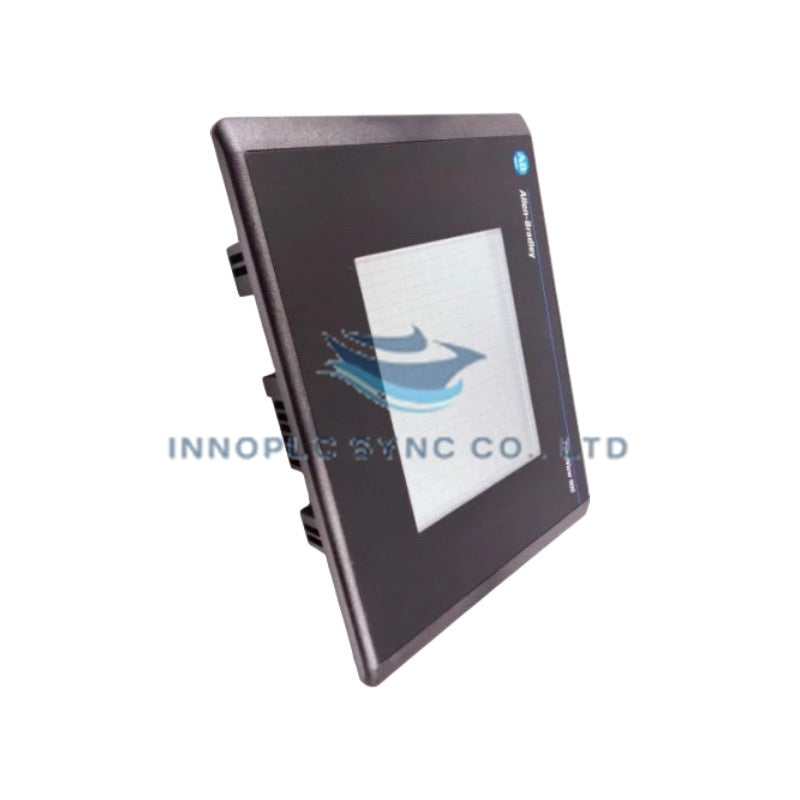

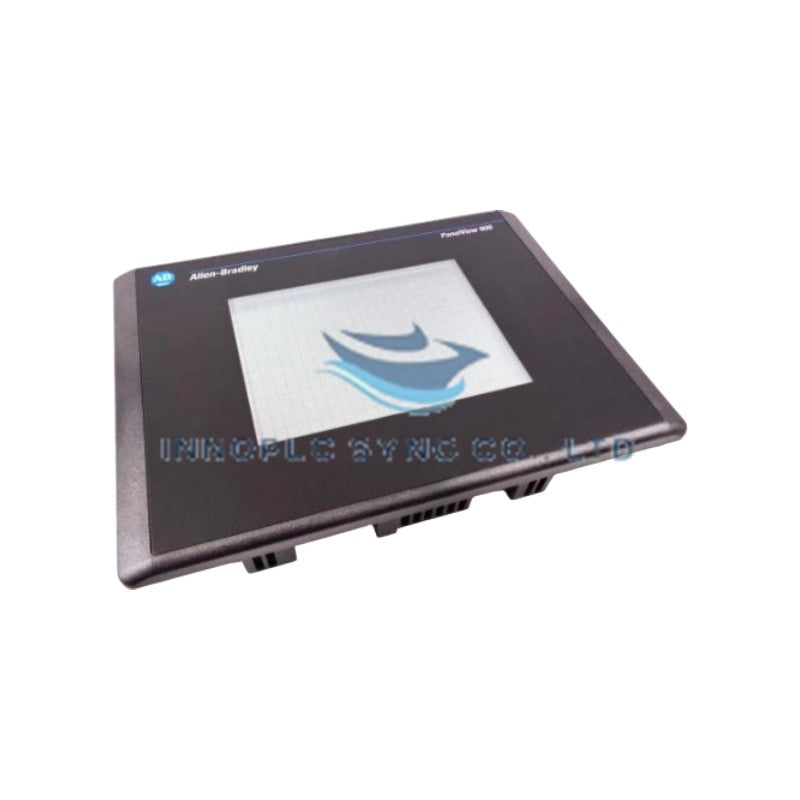

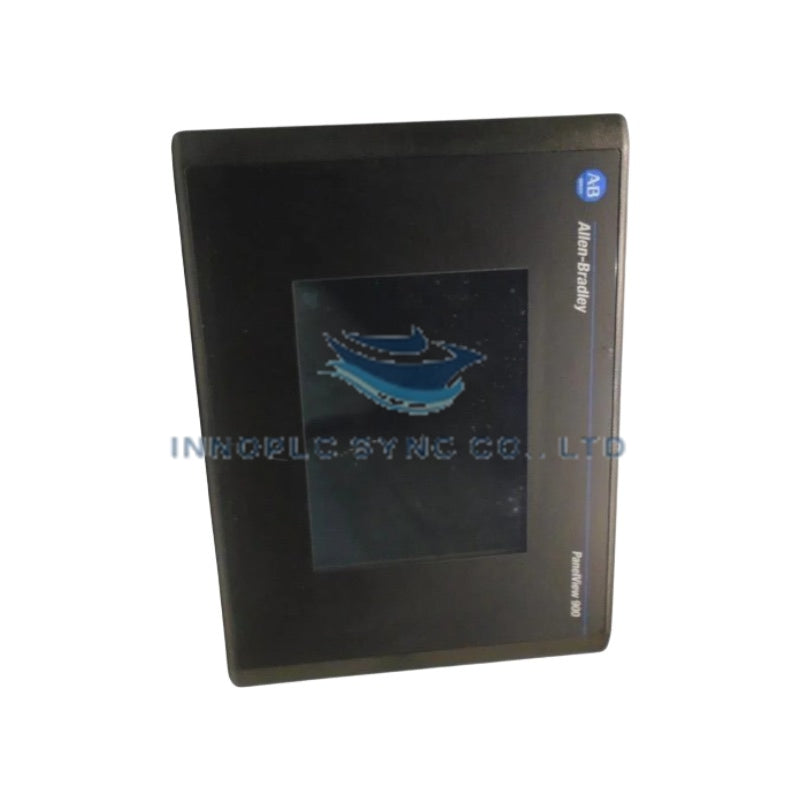

رابط اپراتوری Allen-Bradley 2711-T9C10 PanelView Standard 900
این دستگاه که برای تعامل اپراتور با HMI صنعتی و پایش بلادرنگ فرایندها در شبکههای کنترلی DeviceNet پیکربندی شده است، Allen-Bradley 2711-T9C10 (2711-T9C10 PanelView Standard 900) اجرای فیزیکی/الکتریکی مستقیم را فراهم میکند.
جزئیات پسوند و ماتریس مدل
عنوان کاتالوگی 2711-T9C10، رابط صفحهنمایش لمسی رنگی 9 اینچی را مشخص میکند که به ارتباطات باسمیدانی بومی DeviceNet و منبع تغذیه AC مجهز است.
| خانواده پایه | شماره کاتالوگ | نوع نمایشگر و ورودی | رابط شبکه | رابط کمکی | منبع تغذیه |
|---|---|---|---|---|---|
| PanelView 900 | 2711-T9C10 | رنگی 9 اینچی / صفحهلمسی | DeviceNet (125k، 250k، 500k بود) | درگاه چاپگر RS-232 | 120 VAC |
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 2711-T9C10 |
| برند | Allen-Bradley |
| مبدأ | ایالات متحده آمریکا |
| وزن | 3.18 کیلوگرم (7.00 پوند) |
| ابعاد | فرمفاکتور استاندارد برش پنل PanelView 900 با اندازه 9 اینچ |
| دمای کاری | 0 تا 55 درجه سانتیگراد |
| مصرف برق | 120 VAC اسمی |
| نوع نمایشگر | LCD TFT ماتریس فعال رنگی 9.0 اینچی |
| رابط ورودی | صفحهلمسی مقاومتی آنالوگ |
| حافظه داخلی | 1008 کیلوبایت حافظه برنامه غیرفرّار |
| پروتکل باسمیدانی | DeviceNet (صریحِ سرور/کلاینت، I/O، فقط شنود) |
| درگاه کمکی | رابط سریال چاپگر RS-232 |
| لامپ پسزمینه جایگزین | کاتالوگ 2711-NL2 |
ارتباط باس بکپلین و یکپارچهسازی شبکه
2711-T9C10 مستقیماً به شبکههای باسمیدانی DeviceNet متصل میشود و از نرخهای قابلتنظیم 125k، 250k و 500k بود پشتیبانی میکند. این ترمینال با استفاده از ساختارهای پیامرسانی تغییر وضعیت، دورهای، نظرسنجیشده و همتابههمتا، سرعت بالای ارتباط روی باس بکپلین و تبادل داده قطعی را با کنترلرهای PLC، SLC و ControlLogix از طریق ماژولهای اسکنر DeviceNet حفظ میکند. حالتهای پیامرسانی داخلی «فقط شنود» مصرف پهنای باند شبکه را کاهش میدهند، در حالی که سازگاری کامل فلش میانافزار، یکپارچهسازی مداوم را در معماریهای کنترلی قدیمی Rockwell Automation تضمین میکند.
پرسشهای متداول
س: چه حالتهای پیامرسانی از طریق درگاه شبکه DeviceNet پشتیبانی میشوند؟
پ: این ماژول از پیامرسانی صریح سرور، صریح کلاینت، I/O و فقط شنود پشتیبانی میکند و امکان دسترسی مستقیم به ثباتهای کنترلرهای PLC، SLC و ControlLogix را بدون سربار بیشازحد منطق نردبانی فراهم میسازد.
س: سرویس لامپ پسزمینه در محل برای 2711-T9C10 چگونه انجام میشود؟
پ: این دستگاه از یک ماژول لامپ پسزمینه قابلتعویض در محل استفاده میکند (شماره کاتالوگ 2711-NL2) که با برداشتن صفحهپوشش پشتی لامپ پسزمینه، بدون نیاز به باز کردن کامل ترمینال، قابل دسترسی است.
س: آیا میتوان از درگاه کمکی RS-232 برای بارگذاری یا بارگیری فایلهای برنامه PanelBuilder32 استفاده کرد؟
پ: خیر. درگاه کمکی RS-232 صرفاً برای وظایف چاپ ناهمزمان، مانند ثبت هشدار و چاپ گزارش کاغذی، اختصاص دارد. بارگیری پروژه و پیکربندی شبکه از طریق رابط شبکه DeviceNet یا کارت حافظه PCMCIA انجام میشود.
راهنمای نصب در محل
- مونتاژ برش پنل: برش پنل را مطابق ابعاد استاندارد قاب PanelView 900 با اندازه 9 اینچ آماده کنید. برای جلوگیری از آسیب به واشر آببندی پیرامونی، مطمئن شوید تمام پلیسههای فلزی و لبههای تیز برداشته شدهاند.
- بازرسی واشر: پیش از قرار دادن دستگاه در پنل محفظه، بررسی کنید که واشر آببندی محیطی کاملاً درون کانال قاب قرار گرفته باشد تا درجه حفاظت نفوذ NEMA 4X / IP65 حفظ شود.
- گیرهکردن و گشتاور: ترمینال را درون برش پنل قرار دهید و تمام گیرههای نصب پنل را درگیر کنید. پیچهای نصب را بهصورت یکنواخت و به شکل ضربدری، با گشتاور 1.1 تا 1.4 نیوتنمتر (10 تا 12 اینچ-پوند) سفت کنید تا از تغییر شکل قاب جلوگیری شود.
- اتصال زمین حفاظتی: پیش از اعمال برق خط 120 VAC، یک هادی مسی زمین حفاظتی (PE) با سیم 14 AWG (2.5 میلیمتر مربع) را از پیچ اتصال زمین پشتی ترمینال مستقیماً به شینه اصلی زمین کابینت متصل کنید.
