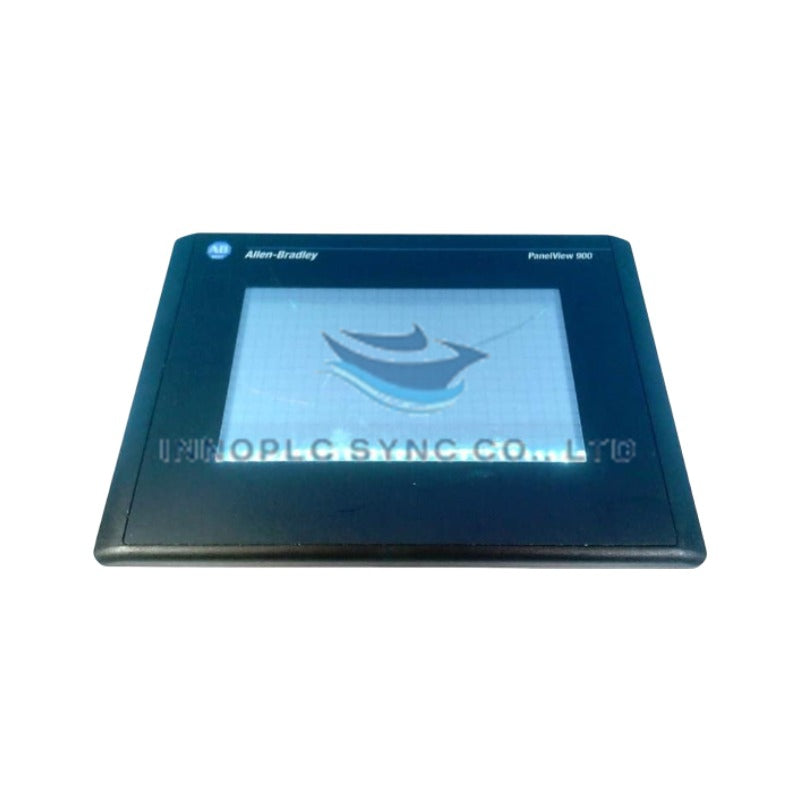

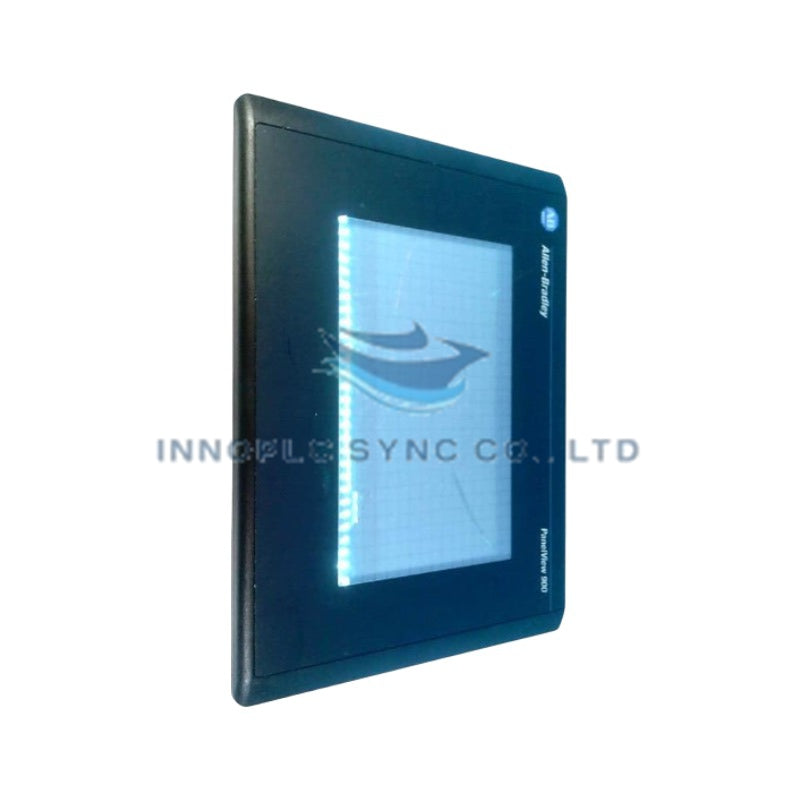

رابطهای اپراتوری استاندارد PanelView مدل 2711-T9C1 از Allen-Bradley
ترمینال Allen-Bradley 2711-T9C1 که برای نمایش بصری فرایند و کنترل ماشین در زمان واقعی پیکربندی شده و با عنوان رابط اپراتوری 2711-T9C1 نیز فهرست میشود، اجرای فیزیکی/الکتریکی مستقیم ورود فرمانهای اپراتور و رندر نمایشگر را در شبکههای PLC شرکت Allen-Bradley فراهم میکند.
تحلیل پسوند و ماتریس مدل
ساختار شماره کاتالوگ، فناوری نمایشگر، گزینههای ارتباطی و پیکربندیهای منبع تغذیه ترمینال PanelView Standard را مشخص میکند.
| شماره کاتالوگ | نوع نمایشگر / ورودی | درگاه شبکه | توان ورودی |
|---|---|---|---|
| 2711-T9C1 | نمایشگر لمسی رنگی 9 اینچی | Remote I/O (RIO) و درگاه چاپگر RS-232 | 100-240 VAC |
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 2711-T9C1 |
| برند | Allen-Bradley |
| مبدأ | USA |
| وزن | 3.18 kg (7.00 lbs) |
| ابعاد | فرمت پنل برشخورده استاندارد PanelView 900 |
| دمای کاری | 0 تا 55 deg C |
| مصرف توان | 100-240 VAC (50/60 Hz) |
| اندازه نمایشگر | نمایشگر رنگی ماتریس فعال 9 اینچی |
| وضوح | 640 x 480 پیکسل |
| ورودی کاربر | صفحهنمایش لمسی مقاومتی آنالوگ |
| درگاههای ارتباطی | Remote I/O (RIO) اصلی، درگاه چاپگر سریال RS-232 |
سرعت ارتباط باس بکپلین و نگاشت EtherNet/IP
ترمینال Allen-Bradley 2711-T9C1 تبادلات قطعی شبکه را در معماریهای اسکنر قدیمی Remote I/O (RIO) اجرا میکند و با نرخهای بود قابل پیکربندی (57.6 kbps، 115.2 kbps یا 230.4 kbps) کار میکند. منطق ارتباطی داخلی، اقدامات کاربر روی صفحهنمایش لمسی را مستقیماً به الگوهای بیتی مجزا از رک، گروه و اسلات برای اسکنهای رک پردازنده PLC ترجمه میکند. سازگاری میانافزار داخلی با فلش، اجرای پایدار در زمان کار را تضمین میکند، از برخورد فریمها روی پیوندهای سریال قطعی جلوگیری میکند و انتقال سریع بلوکهای حافظه را برای بنرهای هشدار، پیمایش صفحه و روندهای ثبتی در زمان واقعی امکانپذیر میسازد.
پرسشهای متداول
س: الزامات اصلی نصب هنگام اتصال 2711-T9C1 به شبکه Remote I/O یک PLC چیست؟
پ: ترمینال باید با استفاده از کابل شیلددار آبیرنگ (Belden 9463) متصل شود و مقاومتهای پایان خط 82 اهم یا 150 اهم مناسب، در هر دو گره انتهایی فیزیکی خط ترانک RIO، بین هادیهای آبی و شفاف قرار گیرند.
س: حافظه زمان اجرای برنامه در ترمینال PanelView 900 چگونه بهروزرسانی یا تعویض میشود؟
پ: برنامههای زمان اجرای میانافزار را میتوان از طریق درگاه سریال ثانویه RS-232 با استفاده از نرمافزار PanelBuilder32 بارگذاری کرد یا مستقیماً از طریق کارت حافظه ATA که در شیار توسعه PCMCIA پشت دستگاه قرار میگیرد، منتقل کرد.
راهنمای نصب در محل
- دهانه پنل را مطابق ابعاد مشخصشده برش دهید و پیش از نصب، از استحکام سازه محفظه اطمینان حاصل کنید.
- بررسی کنید که واشر آببندی اطراف قاب سالم باشد، سپس گیرههای نصب پشتی را بهطور یکنواخت و بهصورت ضربدری سفت کنید تا یکپارچگی آببندی پنل حفظ شود.
- سیمهای برق خط 100-240 VAC را به ترمینالبلوک تعیینشده متصل کنید و مطمئن شوید ترمینال ارت حفاظتی (PE) بهطور ایمن به زمین تابلو متصل شده است.
- شیلد ارتباطی RIO را به شینه اتصال زمین تابلو متصل کنید تا نویز الکتریکی حالت مشترک با فرکانس بالا حذف شود.
- برای کمک به خنککاری با همرفت طبیعی، حداقل 50 mm فاصله پیرامون دریچههای هیتسینک پنل پشتی فراهم کنید.
