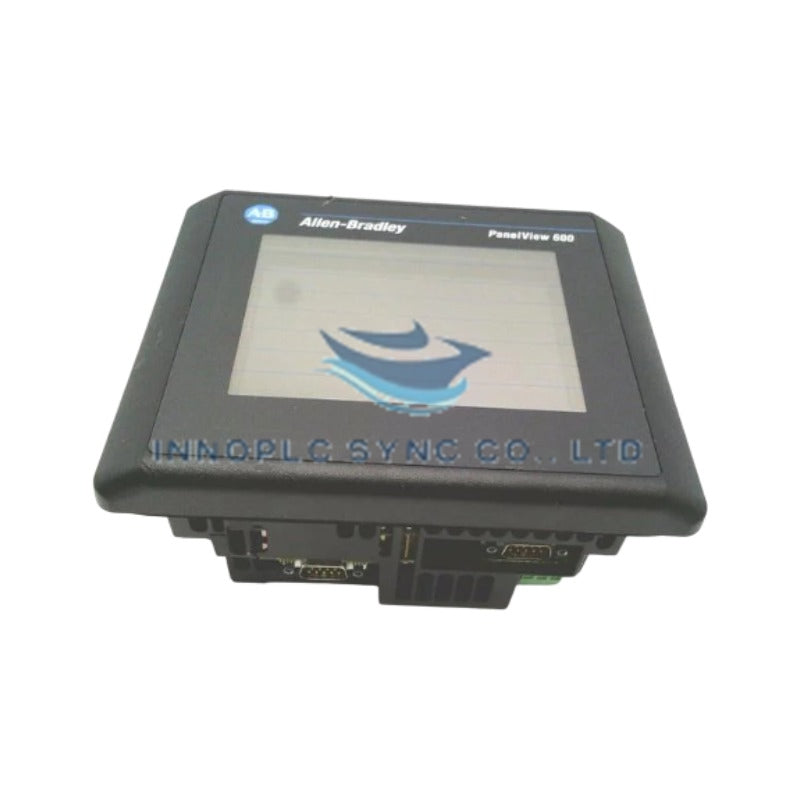

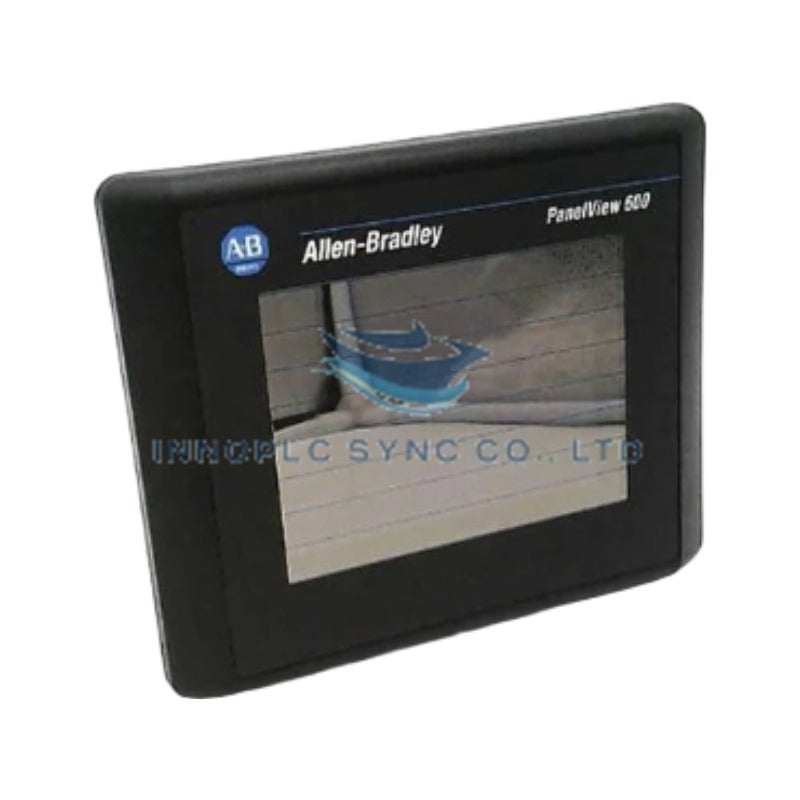

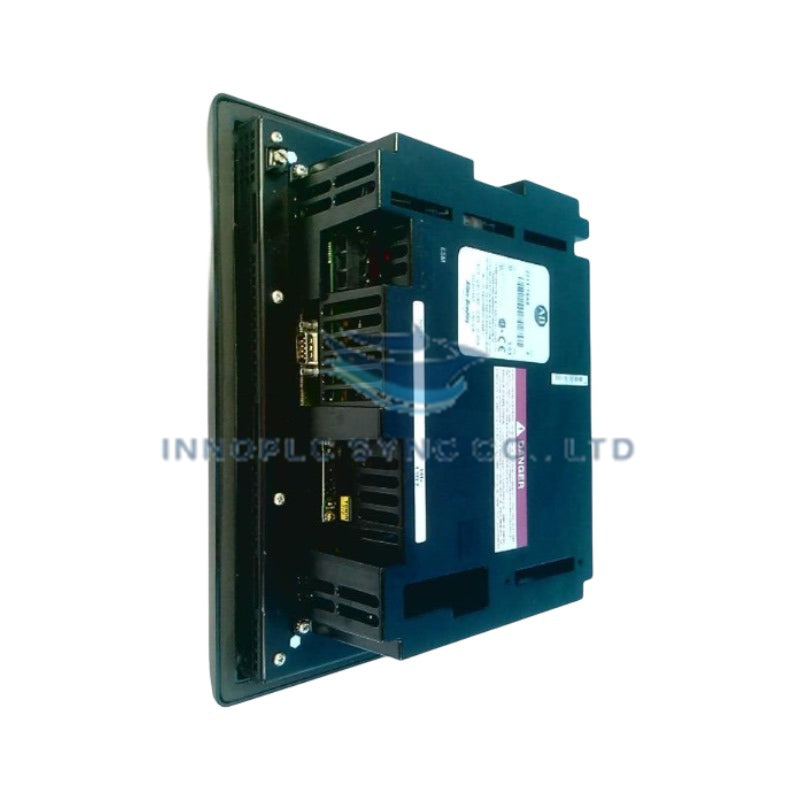

ترمینال HMI مدل PanelView 550، شماره 2711-T5A8L1 از Allen-Bradley
SKU: 2711-T5A8L1

  • Manufacturer: Allen-Bradley

  • Product No.: 2711-T5A8L1

  • Condition：در انبار

  • Product Type: رابط‌های کاربری اپراتور

  • Product Origin: USA

  • Payment:T/T, Western Union

  • Weight: 1700g

  • Shipping port: Xiamen

  • Warranty: 12 months

ترمینال Allen-Bradley 2711-T5A8L1 (ترمینال اپراتوری 2711-T5A8L1) که برای مصورسازی انسان-ماشین در معماری‌های صنعتی Data Highway Plus (DH+) پیکربندی شده است، اجرای فیزیکی/الکتریکی مستقیم را برای پایش بلادرنگ فرایند و رابط کنترل لمسی در شبکه‌های PLC-5 و SLC 500 فراهم می‌کند.

مشخصات سخت‌افزاری

پارامتر مشخصات
مدل 2711-T5A8L1
برند Allen-Bradley
مبدأ USA
وزن 1.70 kg (3.75 lbs)
ابعاد 152 mm x 185 mm x 82 mm (6.0 in. x 7.28 in. x 3.20 in.)
دمای کار 0 deg C تا +55 deg C
مصرف برق حداکثر 18 W (0.75 A در 24 VDC)
ولتاژ تغذیه 18-32 VDC (24 VDC نامی)
نوع نمایشگر LCD تک‌رنگ 5.5 اینچی (حالت آبی) با نور پس‌زمینه LED
وضوح نمایشگر 256 x 128 پیکسل
ماتریس لمسی 128 سلول لمسی (24 ستون x 18 ردیف)
درگاه‌های ارتباطی Data Highway Plus (DH+)، درگاه چاپگر RS-232
حافظه برنامه 170 KB / 240 KB فلش برنامه (وابسته به سری)
حافظه خارجی شیار کارت حافظه ATA
درجه حفاظت محفظه NEMA 12، 13، 4X (داخلی) / IP65
وضعیت چرخه عمر توقف تولید توسط سازنده

ارتباط گذرگاه بک‌پلین و واسط‌سازی قطعی شبکه

ترمینال Allen-Bradley 2711-T5A8L1 PanelView 550 از طریق شبکه‌های چندگرهی Data Highway Plus (DH+) و با استفاده از کابل‌های تویین‌اکسیال Belden 9463 ارتباط برقرار می‌کند تا تبادل سریع تگ‌ها را با کنترلرهای PLC-5 و SLC 500 انجام دهد. این ماژول در کنار یک درگاه چاپگر مستقل RS-232 برای بایگانی بلادرنگ هشدارها، به‌روزرسانی‌های قطعی اسکن را بدون تحمیل بار به سرعت بک‌پلین پردازنده مرکزی حفظ می‌کند. سازگاری فلش میان‌افزار داخلی امکان دانلود یکپارچه برنامه‌ها را از طریق نرم‌افزار PanelBuilder32 فراهم می‌کند، در حالی که ماتریس لمسی 128 سلولی ورودی‌های پیوسته اپراتور را برای تنظیم پویای نقطه تنظیم و مقیاس‌پذیری چگالی I/O پردازش می‌کند.

سؤالات متداول

س: چه محدوده‌ای از منبع تغذیه برای کارکرد ترمینال 2711-T5A8L1 قابل قبول است؟

پ: 2711-T5A8L1 به منبع تغذیه نامی 24 VDC نیاز دارد و در بازه مجاز ورودی 18 VDC تا 32 VDC با اطمینان کار می‌کند.

س: آیا می‌توان ترمینال اپراتوری 2711-T5A8L1 را هنگام اعمال برق 24 VDC قطع یا تعویض کرد؟

پ: خیر. برای جلوگیری از جرقه‌زدن کنتاکت‌ها و اختلال در گذرگاه سریال، برق کنترل اصلی 24 VDC و سیم‌کشی شبکه DH+ باید پیش از خارج کردن یا نصب ترمینال ایزوله شوند.

س: داده‌های ساعت بلادرنگ و فایل‌های برنامه هنگام قطع برق اصلی چگونه حفظ می‌شوند؟

پ: گرافیک‌ها و تگ‌های برنامه در حافظه فلش داخلی غیرفرّار ذخیره می‌شوند، در حالی که ساعت بلادرنگ (RTC) با استفاده از یک باتری پشتیبان داخلی قابل تعویض، زمان را حفظ می‌کند.

راهنمای نصب در محل

در محفظه NEMA 4X یا IP65، یک برش مستطیلی دقیق به ابعاد 123 mm x 156 mm (4.86 in. x 6.15 in.) روی در ایجاد کنید. 2711-T5A8L1 را از دهانه عبور دهید و مطمئن شوید واشر آب‌بندی پیرامونی به‌درستی در برابر سطح برش پنل قرار گرفته است تا آب‌بندی محیطی حفظ شود.

محفظه ترمینال را با استفاده از بست‌های نصب ارائه‌شده محکم کنید و پیچ‌ها را به‌صورت ضربدری با گشتاور 1.1 Nm تا 1.4 Nm (10 in-lbs تا 12 in-lbs) سفت کنید. کابل شبکه 3 سیمه DH+ (Belden 9463) را به بلوک ترمینال 3 پینی متصل کنید و پیوستگی شیلد را حفظ نمایید. سیم‌های برق 24 VDC را با استفاده از سیم مسی دارای رده‌بندی حداقل 75 deg C متصل کنید، قطبیت صحیح را رعایت نمایید و ترمینال اتصال زمین شاسی را مستقیماً با یک هادی اتصال زمین کم‌امپدانس به شینه ارت محفظه متصل کنید.
