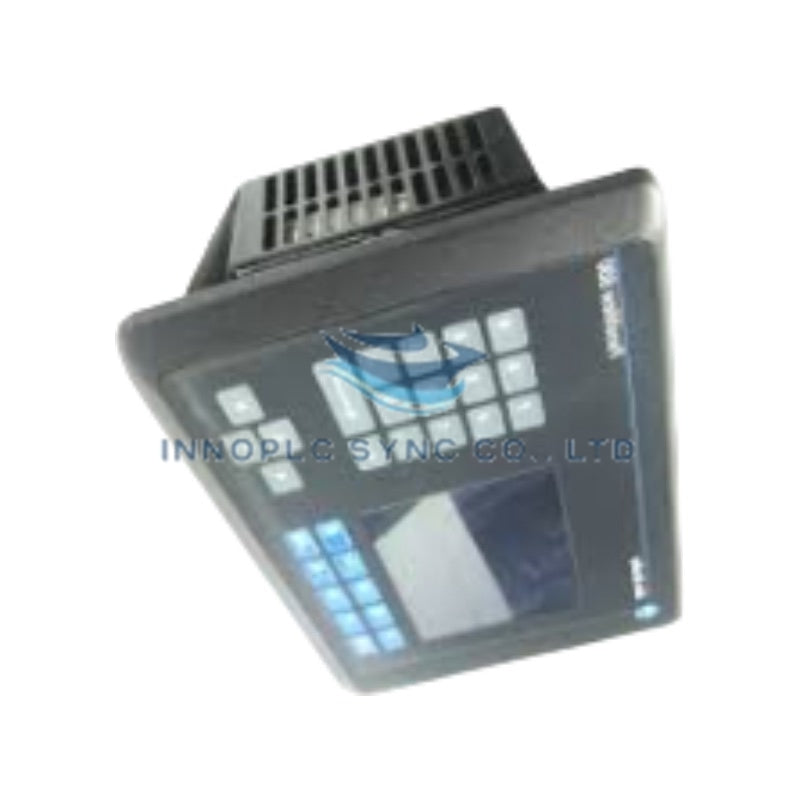

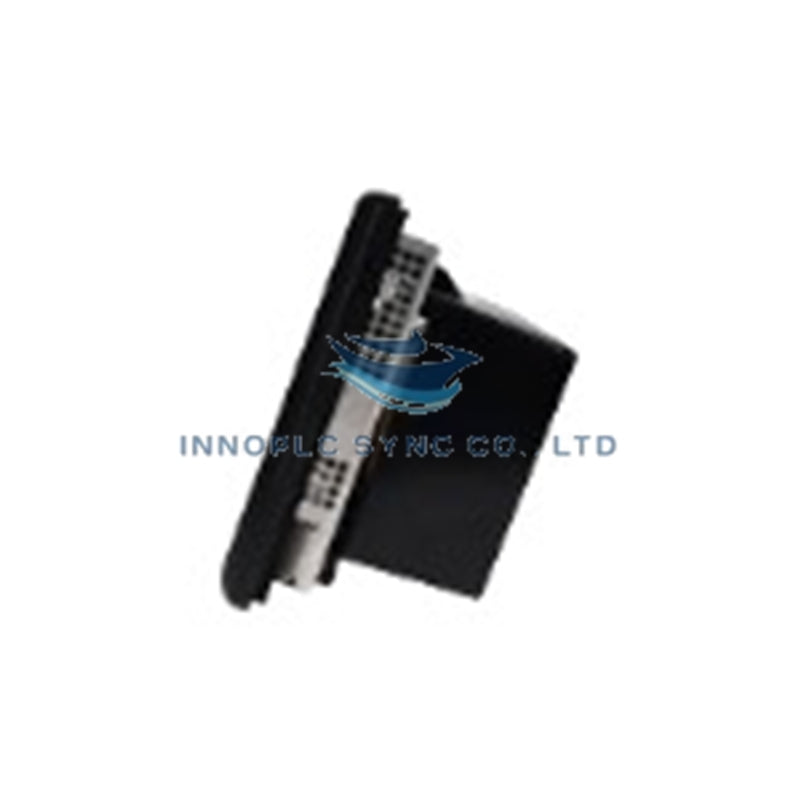

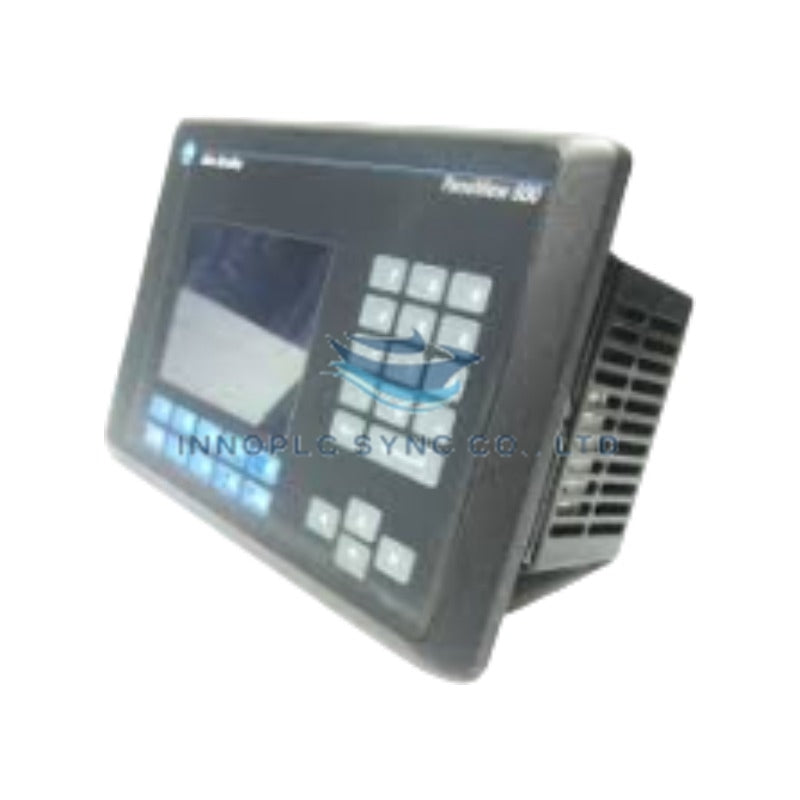

ترمینال اپراتوری PanelView 600 مدل 2711-K6C9 از Allen-Bradley
Allen-Bradley 2711-K6C9 که با عنوان ترمینال اپراتوری 2711-K6C9 نیز فهرست شده است، به‌عنوان یک قطعه سخت‌افزاری اختصاصی برای نمایش بصری اپراتور، ورود داده و ارتباط سریال RS-232 در شبکه‌های کنترل خودکار عمل می‌کند.
شرح پسوند و ماتریس مدل
- 2711: خانواده پلتفرم سخت‌افزاری رابط اپراتوری Allen-Bradley PanelView Standard را مشخص می‌کند.
- K6: پیکربندی پلتفرم PanelView 600 با نمایشگر رنگی 5.7 اینچی و چیدمان اختصاصی ورود اطلاعات از طریق صفحه‌کلید لمسی را مشخص می‌کند.
- C9: نمایشگر رنگی به‌همراه ارتباط RS-232 (با پشتیبانی از پروتکل DH-485) و قابلیت‌های درگاه چاپگر را نشان می‌دهد.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 2711-K6C9 |
| برند | Allen-Bradley |
| مبدأ | ایالات متحده |
| وزن | 4.10 پوند |
| ابعاد | پروفایل محفظه برش پنل استاندارد PanelView 600 |
| دمای کاری | 0 درجه سانتی‌گراد تا +50 درجه سانتی‌گراد (32 درجه فارنهایت تا 122 درجه فارنهایت) |
| مصرف برق | 100-240 ولت AC، 50/60 هرتز (حداکثر 60 ولت‌آمپر) |
| نوع نمایشگر | نمایشگر گرافیکی رنگی 5.7 اینچی (320 x 234 پیکسل) |
| رابط ورودی | صفحه‌کلید غشایی لمسی با کلیدهای عملکرد |
| درگاه‌های ارتباطی | RS-232 (با پشتیبانی از پروتکل DH-485) و درگاه چاپگر RS-232 |
شبکه‌های قطعی و سازگاری فلش میان‌افزار
این ترمینال از درایورهای اختصاصی ارتباطی RS-232 برای برقراری اتصال سریال مطمئن و اجرای پروتکل در توپولوژی‌های کنترلر Allen-Bradley SLC 500 و MicroLogix استفاده می‌کند. سازگاری فلش میان‌افزار که از طریق نرم‌افزار PanelBuilder32 مدیریت می‌شود، رندر یکنواخت صفحات زمان اجرا، ثبت پویاي آلارم‌ها و پایش سریع ثبات‌ها را روی پیوند سریال تضمین می‌کند. مدارهای ایزولاسیون گالوانیکی و آماده‌سازی سیگنال در رابط ارتباطی، منطق پردازشی داخلی را در برابر اختلاف پتانسیل حلقه‌های زمین و گذراهای الکتریکی سطح کارخانه محافظت می‌کنند.
پرسش‌های متداول
س: آیا می‌توان ترمینال 2711-K6C9 را در حالی که برق سیستم وصل است متصل یا جدا کرد؟
پ: خیر. برای جلوگیری از خطرات الکتریکی و آسیب سخت‌افزاری، پیش از نصب یا خارج کردن واحد ترمینال باید برق تغذیه اصلی کاملاً ایزوله و خاموش شود.
س: فایل‌های زمان اجرای برنامه چگونه به این مدل PanelView 600 منتقل می‌شوند؟
پ: برنامه‌های کامپایل‌شده مستقیماً از طریق درگاه ارتباطی RS-232 بارگذاری می‌شوند یا با استفاده از کارت حافظه فلش ATA سازگار، به‌صورت آفلاین منتقل می‌شوند.
راهنمای نصب در محل
- دهانه محفظه پنل را دقیقاً مطابق ابعاد الگوی رسمی PanelView 600 برش دهید و پیش از نصب، از تمیز بودن لبه‌ها و برداشته شدن تمام پلیسه‌ها یا براده‌های فلزی اطمینان حاصل کنید.
- پیش از قرار دادن واحد در محل برش، نشستن صحیح و یکپارچه واشر نئوپرن پیرامونی را در اطراف لبه قاب بررسی کنید تا درجه‌های حفاظت در برابر نفوذ NEMA Type 12، 13 و IP54/IP65 حفظ شوند.
- گیره‌های نصب پنل را به‌طور یکنواخت و با الگوی ضربدری سفت کنید تا فشار یکنواختی بر دیواره محفظه ایجاد شود، بدون اینکه قاب جلویی پلاستیکی تغییر شکل دهد.
- برای کاهش نویز الکتریکی با فرکانس بالا، یک سیم اتصال زمین مسی با قطر زیاد را از پیچ اتصال زمین شاسی مستقیماً به شینه اصلی اتصال زمین تابلو وصل کنید.
