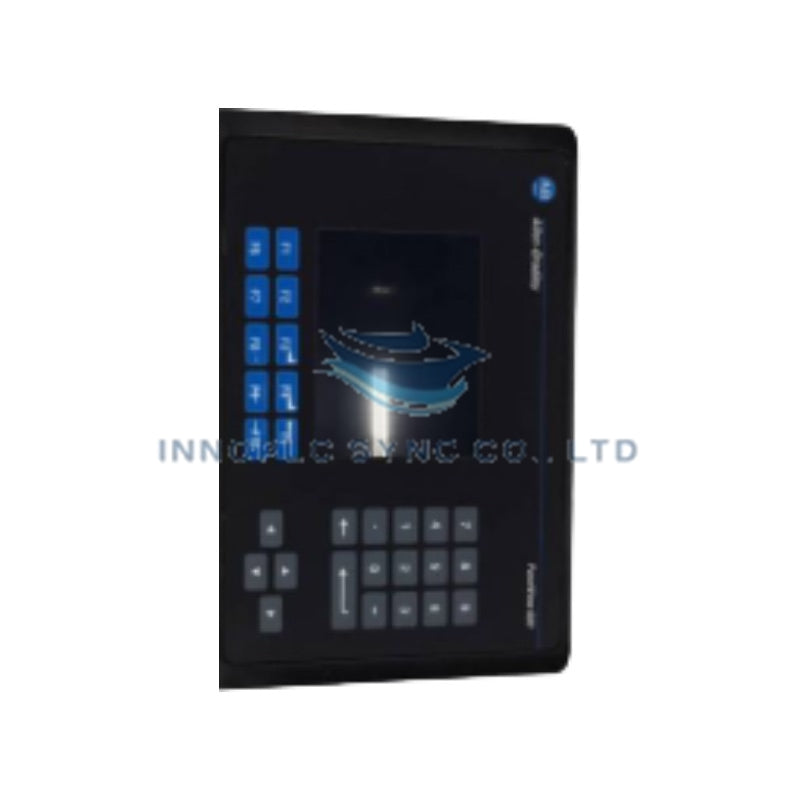

ترمینال اپراتوری استاندارد Allen-Bradley 2711-B6C9L1

SKU: 2711-B6C9L1

Manufacturer: Allen-Bradley
Product No.: 2711-B6C9L1
Condition：در انبار
Product Type: رابط‌های کاربری اپراتور
Product Origin: USA
Payment:T/T, Western Union
Weight: 2000g
Shipping port: Xiamen
Warranty: 12 months

دستگاه Allen-Bradley 2711-B6C9L1 که با عنوان رابط اپراتوری 2711-B6C9L1 نیز ثبت شده است، به‌عنوان یک قطعه سخت‌افزاری اختصاصی برای بصری‌سازی انسان-ماشین و اجرای ورودی دوگانه صفحه‌کلید/لمسی در شبکه‌های ارتباطی RS-232 (DH-485) عمل می‌کند.

مشخصات سخت‌افزاری

پارامتر	مشخصات
مدل	2711-B6C9L1
برند	Allen-Bradley
مبدأ	ایالات متحده آمریکا
وزن	2.00 کیلوگرم (4.41 پوند)
ابعاد	185 میلی‌متر x 285 میلی‌متر x 106 میلی‌متر (7.28 اینچ x 11.22 اینچ x 4.17 اینچ)
دمای کاری	0 درجه سانتی‌گراد تا +55 درجه سانتی‌گراد
مصرف برق	حداکثر 24 W (24 VDC اسمی)
ولتاژ تغذیه	18-32 VDC (24 VDC اسمی)
نوع نمایشگر	TFT رنگی ماتریس فعال 5.7 اینچی
وضوح نمایشگر	320 x 234 پیکسل
ورودی اپراتور	صفحه‌کلید (کلیدهای عملکرد F1-F10) & صفحه‌نمایش لمسی مقاومتی آنالوگ
درگاه‌های ارتباطی	درگاه ارتباطی RS-232 (پروتکل DH-485)، درگاه چاپگر RS-232
حافظه برنامه	حافظه فلش برنامه 240 کیلوبایتی
درجه حفاظت محفظه	NEMA 12، 13، 4X (فضای داخلی) / IP65
وضعیت چرخه عمر	توقف تولید توسط سازنده

ارتباط باس بک‌پلین و واسط‌سازی قطعی شبکه

ترمینال Allen-Bradley 2711-B6C9L1 PanelView 600 از طریق کانال‌های سریال RS-232 و با استفاده از پروتکل DH-485 ارتباط برقرار می‌کند تا داده‌های قطعی تگ‌ها، بیت‌های هشدار و مقادیر تنظیمی کاربر را مستقیماً با سیستم‌های SLC 500، MicroLogix و ControlLogix مبادله کند. رابط سریال اصلی، سرعت قابل پیش‌بینی ارتباط نقطه‌به‌نقطه و چندنقطه‌ای را حفظ می‌کند، در حالی که درگاه مستقل چاپگر RS-232 ثبت ناهمگام رویدادهای هشدار و چاپ گزارش‌ها را انجام می‌دهد. سازگاری حافظه فلش میان‌افزار داخلی، دانلود سریع پروژه‌های برنامه از طریق نرم‌افزار PanelBuilder32 را پشتیبانی می‌کند و مقیاس‌پذیری مطمئن چگالی I/O و همگام‌سازی اسکن را در محیط‌های اتوماسیون صنعتی حفظ می‌کند.

پرسش‌های متداول

س: برای کارکرد ترمینال اپراتوری 2711-B6C9L1 چه محدوده ورودی توانی لازم است؟

پ: 2711-B6C9L1 به یک منبع تغذیه خارجی 24 VDC اسمی نیاز دارد و در محدوده ولتاژ ورودی 18 VDC تا 32 VDC به‌طور مطمئن کار می‌کند.

س: آیا می‌توان ترمینال 2711-B6C9L1 را هنگامی که برق 24 VDC برقرار است جدا یا دوباره نصب کرد؟

پ: خیر. پیش از جدا کردن یا نصب ترمینال، ورودی‌های برق اصلی 24 VDC و کابل‌های ارتباطی RS-232 باید کاملاً ایزوله شوند تا از ایجاد قوس الکتریکی در محل اتصال و اختلال در منطق جلوگیری شود.

س: چیدمان‌های صفحه اپراتور و پارامترهای پیکربندی‌شده سیستم هنگام قطع برق چگونه حفظ می‌شوند؟

پ: گرافیک برنامه سیستم، نگاشت‌های تگ و تنظیمات کاربر مستقیماً در حافظه فلش داخلیِ غیرفرار نوشته می‌شوند و فایل‌های برنامه را بدون نیاز به باتری برای همیشه حفظ می‌کنند.

راهنمای نصب در محل

یک دهانه مستطیلی نصب به ابعاد 167 میلی‌متر x 264 میلی‌متر (6.57 اینچ x 10.39 اینچ) روی درِ محفظه NEMA 4X یا IP65 ایجاد کنید. 2711-B6C9L1 را از دهانه پنل عبور دهید و مطمئن شوید واشر آب‌بندی به‌طور کامل روی سطح پنل قرار گرفته است تا آب‌بندی محیطی حفظ شود.

محفظه ترمینال را با استفاده از گیره‌های نصب ارائه‌شده محکم کنید و پیچ‌ها را به‌طور یکنواخت و به‌صورت متناوب، با گشتاور 1.1 نیوتن‌متر تا 1.4 نیوتن‌متر (10 اینچ-پوند تا 12 اینچ-پوند) سفت کنید. سیم‌های تغذیه 24 VDC را با استفاده از سیم مسی دارای درجه حرارتی 75 درجه سانتی‌گراد یا بالاتر متصل کنید و قطبیت صحیح پایانه‌ها (+24 VDC و DC Common) را رعایت کنید. پیچ اتصال زمین ترمینال را مستقیماً با یک تسمه مسی کم‌امپدانس به شینه اصلی اتصال زمین کابینت متصل کنید.

اطلاعات سفارش و گارانتی

شرایط خرید و بازگشت

راهنمایی‌های دقیق در مورد حداقل مقدار سفارش، زمان‌های تحویل، گزینه‌های پرداخت، گارانتی و سیاست‌های بازگشت.

ما با کمال میل سفارشات عمده را قبول می‌کنیم، با حداقل مقدار سفارش تنها یک واحد.

در صورت درخواست، می‌توانیم تمام مدارک لازم، از جمله گواهی‌های مبدا/تطابق و سایر مدارک صادراتی مورد نیاز را ارائه دهیم.

ما 100% پرداخت T/T (انتقال تلگرافی) را قبل از ارسال قبول می‌کنیم. برای اقلامی که زمان تحویل دارند، 30% پیش‌پرداخت الزامی است و 70% باقی‌مانده قبل از ارسال قابل پرداخت است. برای انتقالات RMB، لطفاً در صورت داشتن نماینده‌ای در چین با ما تماس بگیرید.

تمام اقلام جدید و اصلی با گارانتی استاندارد یک ساله ارائه می‌شوند. برای گزینه‌های گارانتی تمدید شده، لطفاً با ما تماس بگیرید تا جزئیات قیمت را دریافت کنید.

ما رضایت شما را در اولویت قرار می‌دهیم. اگر نیاز به بازگشت یک کالا دارید، باید این کار را ظرف ۳۰ روز از تاریخ خرید انجام دهید. محصول باید استفاده نشده، باز نشده و در بسته‌بندی اصلی خود، شامل تمام لوازم جانبی باشد. بازپرداخت‌ها ظرف ۵-۷ روز کاری پس از دریافت بازگشت پردازش خواهند شد. لطفاً توجه داشته باشید که هزینه‌های حمل و نقل و بسته‌بندی غیرقابل بازگشت هستند.
