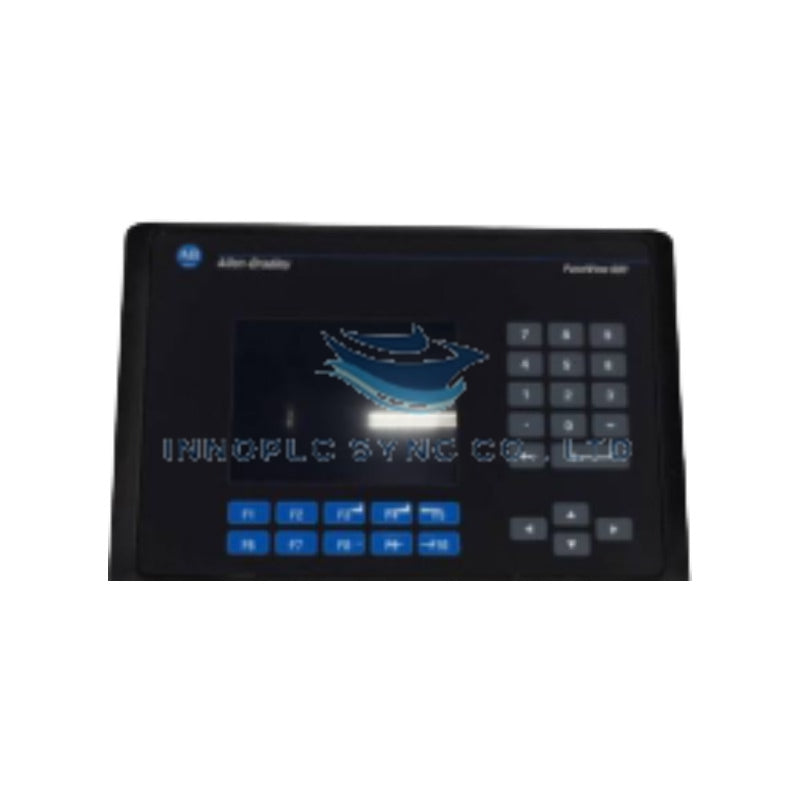

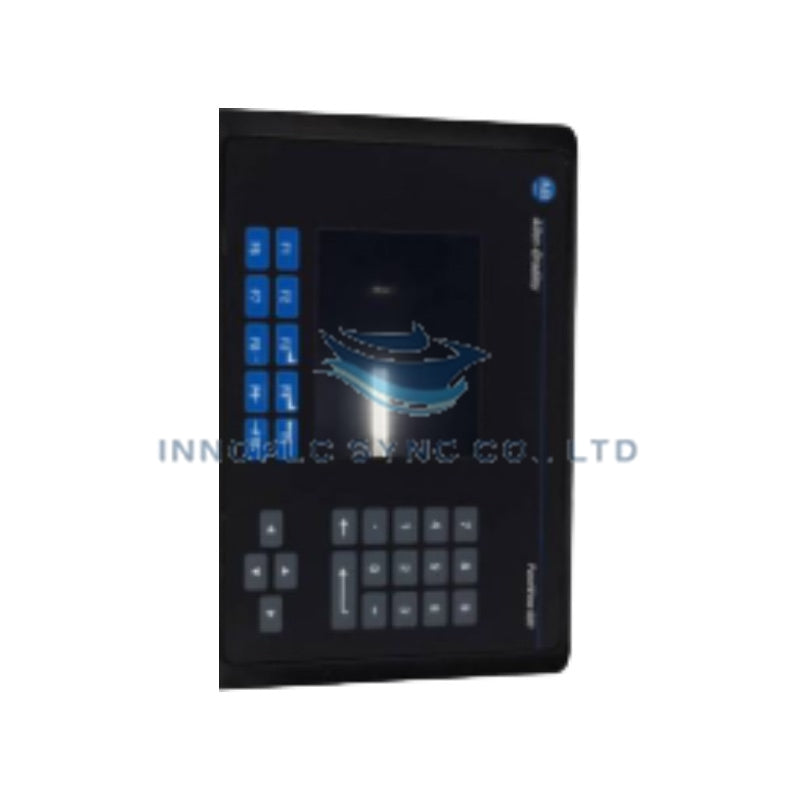

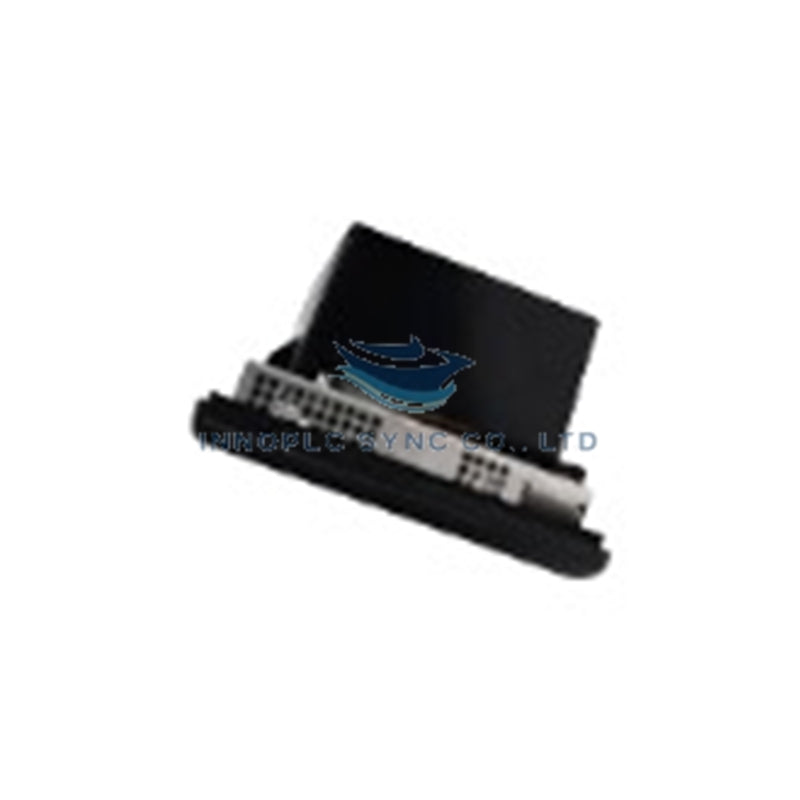

رابط‌های اپراتوری Allen-Bradley 2711-B6C9
Allen-Bradley 2711-B6C9 که با عنوان رابط اپراتوری 2711-B6C9 نیز ثبت شده است، به‌عنوان یک قطعه سخت‌افزاری اختصاصی برای نمایش بصری انسان-ماشین و اجرای ورودی دوگانه صفحه‌کلید/لمسی در شبکه‌های ارتباطی RS-232 (DH-485) عمل می‌کند.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 2711-B6C9 |
| برند | Allen-Bradley |
| مبدأ | USA |
| وزن | 2.00 kg (4.40 lbs) |
| ابعاد | 185 mm x 285 mm x 106 mm (7.28 in. x 11.22 in. x 4.17 in.) |
| دمای کاری | 0 deg C تا +55 deg C |
| مصرف توان | 60 VA حداکثر (100-240 VAC نامی) |
| ولتاژ تغذیه | 85-264 VAC (100-240 VAC نامی) |
| فرکانس | 47-63 Hz (50/60 Hz نامی) |
| نوع نمایشگر | نمایشگر رنگی TFT ماتریس فعال 5.7 اینچی |
| وضوح نمایشگر | 320 x 234 پیکسل |
| ورودی اپراتور | صفحه‌کلید (کلیدهای عملکرد F1-F10) & صفحه‌نمایش لمسی مقاومتی آنالوگ |
| درگاه‌های ارتباطی | درگاه ارتباطی RS-232 (پروتکل DH-485)، درگاه چاپگر RS-232 |
| حافظه کاربرد | حافظه فلش کاربردی 240 KB |
| درجه حفاظت محفظه | NEMA 12، 13، 4X (فضای داخلی) / IP65 |
| وضعیت چرخه عمر | توقف تولید توسط سازنده |
ارتباط باس بک‌پلین و اتصال به شبکه قطعی
ترمینال Allen-Bradley 2711-B6C9 PanelView 600 از طریق کانال‌های سریال RS-232 و با استفاده از پروتکل DH-485 ارتباط برقرار می‌کند تا داده‌های قطعی تگ‌ها، بیت‌های هشدار و مقادیر تنظیمی کاربر را مستقیماً با سیستم‌های SLC 500، MicroLogix و ControlLogix تبادل کند. رابط سریال اصلی، سرعت ارتباطی قابل‌پیش‌بینی نقطه‌به‌نقطه و چندنقطه‌ای را حفظ می‌کند، درحالی‌که یک درگاه چاپگر مستقل RS-232 ثبت رویدادهای هشدار ناهمگام و چاپ گزارش‌ها را انجام می‌دهد. سازگاری حافظه فلش میان‌افزار داخلی، دانلود سریع پروژه‌های کاربردی را از طریق نرم‌افزار PanelBuilder32 پشتیبانی می‌کند و همگام‌سازی مطمئن اسکن و مقیاس‌پذیری چگالی I/O را در محیط‌های اتوماسیون صنعتی حفظ می‌کند.
سؤالات متداول
س: برای راه‌اندازی ترمینال اپراتوری 2711-B6C9 چه محدوده ورودی توانی لازم است؟
پ: 2711-B6C9 به تغذیه خطی نامی 100-240 VAC نیاز دارد و در محدوده ولتاژ ورودی 85 VAC تا 264 VAC و فرکانس 47-63 Hz با اطمینان کار می‌کند.
س: آیا می‌توان ترمینال 2711-B6C9 را هنگامی که برق AC وصل است جدا یا دوباره نصب کرد؟
پ: خیر. برای جلوگیری از ایجاد قوس الکتریکی در محل تماس و آسیب به منطق سیستم، برق اصلی AC و کابل‌های ارتباطی RS-232 باید پیش از جدا کردن یا نصب ترمینال کاملاً ایزوله شوند.
س: چیدمان صفحات اپراتوری و پارامترهای پیکربندی‌شده سیستم هنگام قطع برق چگونه حفظ می‌شوند؟
پ: گرافیک‌های کاربردی سیستم، نگاشت‌های تگ و تنظیمات کاربر مستقیماً در حافظه فلش داخلی غیرفرار ذخیره می‌شوند و فایل‌های کاربردی را بدون نیاز به باتری به‌صورت نامحدود حفظ می‌کنند.
راهنمای نصب در محل
یک دهانه مستطیلی نصب به ابعاد 167 mm x 264 mm (6.57 in. x 10.39 in.) روی درِ محفظه NEMA 4X یا IP65 ایجاد کنید. 2711-B6C9 را از میان برش پنل عبور دهید و مطمئن شوید واشر آب‌بندی کاملاً هم‌سطح سطح پنل قرار گرفته است تا آب‌بندی محیطی حفظ شود.
محفظه ترمینال را با استفاده از گیره‌های نصب ارائه‌شده محکم کنید و پیچ‌ها را به‌طور یکنواخت و به‌ترتیب متناوب، با گشتاور 1.1 Nm تا 1.4 Nm (10 in-lbs تا 12 in-lbs) سفت کنید. سیم‌های برق 100-240 VAC را با استفاده از سیم مسی دارای درجه حرارتی 75 deg C یا بالاتر متصل کنید و اتصال صحیح خط، نول و ارت را رعایت کنید. پیچ اتصال زمین ترمینال را مستقیماً با یک تسمه مسی کم‌امپدانس به باس اصلی اتصال زمین تابلو متصل کنید.
