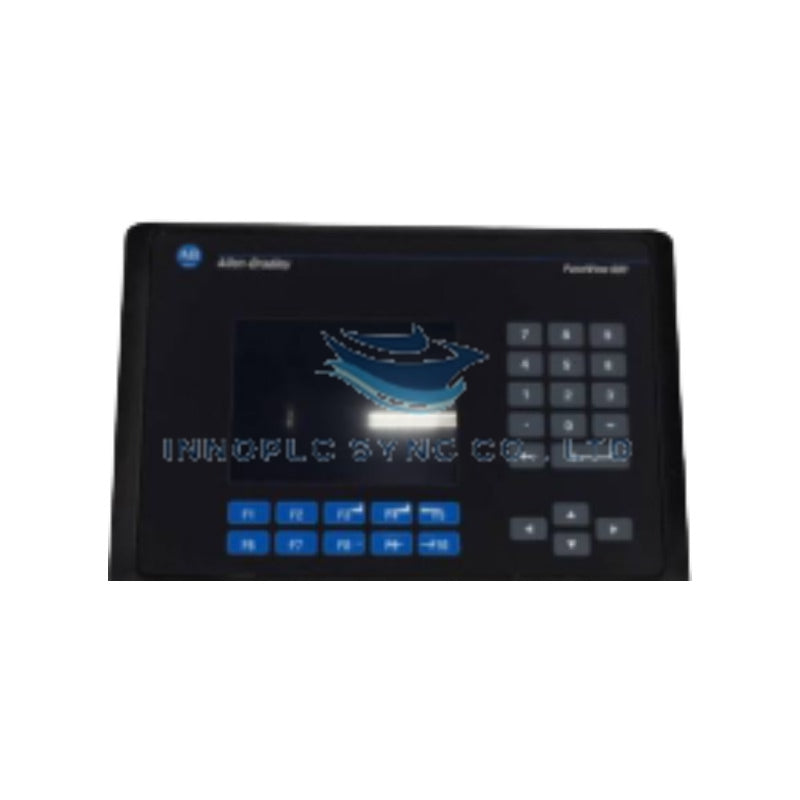

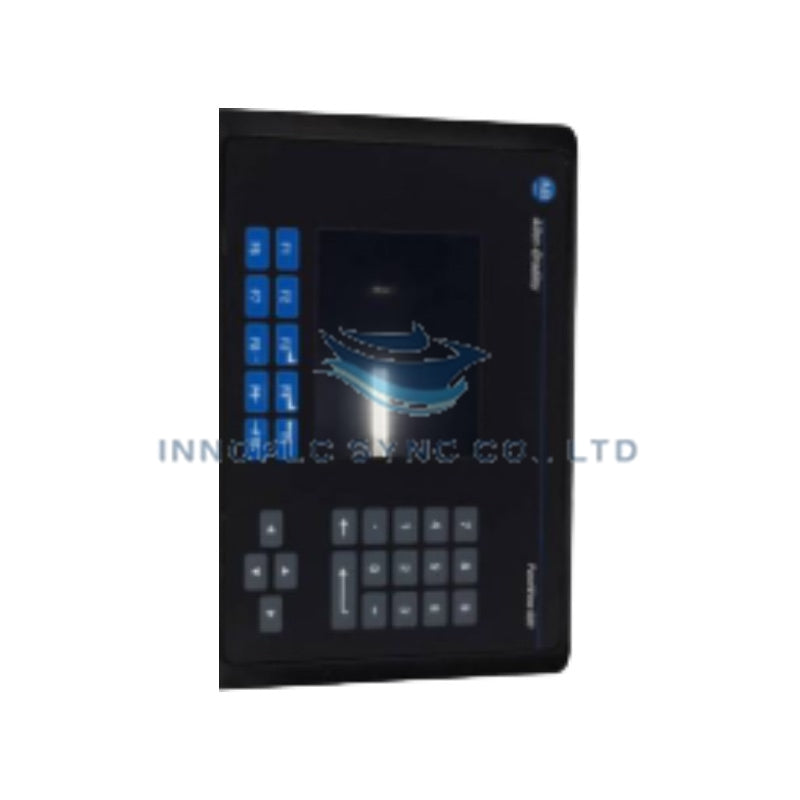

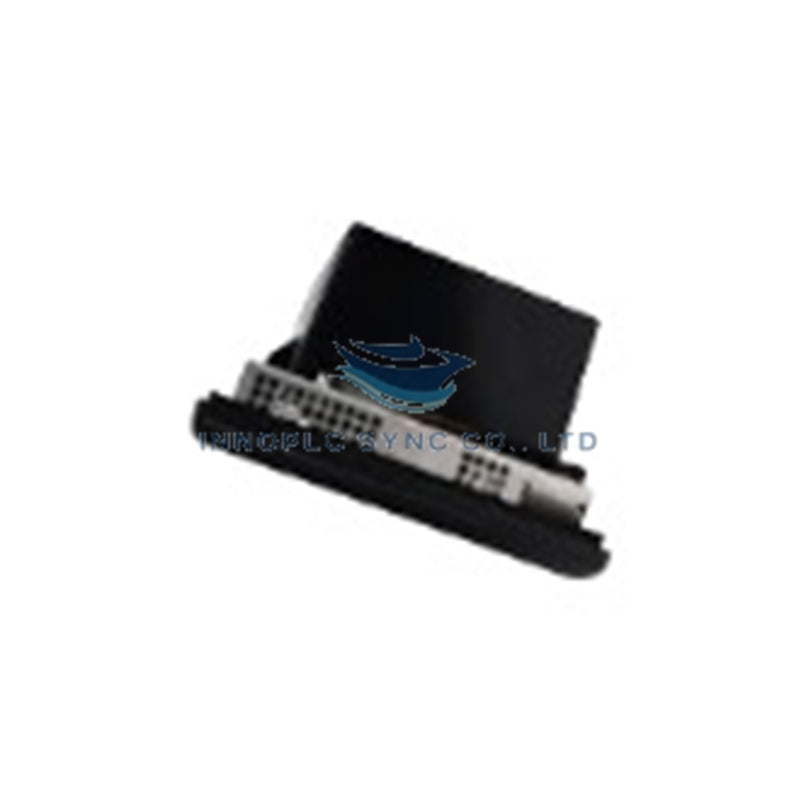

ترمینال اپراتوری استاندارد Allen-Bradley 2711-B6C8 PanelView 600
دستگاه Allen-Bradley 2711-B6C8 که با عنوان رابط اپراتوری 2711-B6C8 نیز فهرست شده است، به‌عنوان یک مؤلفه سخت‌افزاری اختصاصی برای بصری‌سازی انسان-ماشین و اجرای ورودی دوگانه صفحه‌کلید/لمسی در شبکه‌های ارتباطی Data Highway Plus (DH+) عمل می‌کند.
جزئیات پسوند و ماتریس مدل
| مدل پایه | ورودی اپراتور | نوع نمایشگر | ارتباط اصلی | توان ورودی |
|---|---|---|---|---|
| 2711-B6C8 | صفحه‌کلید و صفحه‌لمسی | TFT رنگی 5 اینچی (320 x 240) | DH+ / درگاه چاپگر RS-232 | 100-240 VAC |
| 2711-B6C8L1 | صفحه‌کلید و صفحه‌لمسی | TFT رنگی 5 اینچی (320 x 240) | DH+ / درگاه چاپگر RS-232 | 24 VDC |
| 2711-T6C8 | فقط صفحه‌لمسی | TFT رنگی 5 اینچی (320 x 240) | DH+ / درگاه چاپگر RS-232 | 100-240 VAC |
| 2711-K6C8 | فقط صفحه‌کلید | TFT رنگی 5 اینچی (320 x 240) | DH+ / درگاه چاپگر RS-232 | 100-240 VAC |
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 2711-B6C8 |
| برند | Allen-Bradley |
| مبدأ | آمریکا |
| وزن | 2.06 kg (4.55 lbs) |
| ابعاد | 185 mm x 285 mm x 106 mm (7.28 in. x 11.22 in. x 4.17 in.) |
| دمای کاری | 0 deg C تا +55 deg C |
| مصرف توان | حداکثر 60 VA (مقدار نامی 100-240 VAC) |
| ولتاژ تغذیه | 85-264 VAC (مقدار نامی 100-240 VAC) |
| فرکانس | 47-63 Hz (مقدار نامی 50/60 Hz) |
| نوع نمایشگر | TFT رنگی ماتریس فعال 5 اینچی |
| وضوح نمایشگر | 320 x 240 پیکسل |
| ورودی اپراتور | صفحه‌کلید (10 کلید عملکرد) و صفحه‌لمسی مقاومتی آنالوگ |
| درگاه‌های ارتباطی | Data Highway Plus (DH+)، درگاه چاپگر RS-232 |
| حافظه کاربرد | 170 KB حافظه RAM کاربرد |
| حافظه غیرفرار | 240 KB حافظه Flash کاربرد |
| درجه حفاظت محفظه | NEMA 12، 13، 4X (فضای داخلی) / IP65 |
| وضعیت چرخه عمر | توقف تولید توسط سازنده |
ارتباط گذرگاه بک‌پلین و واسط شبکه قطعی
ترمینال PanelView 600 مدل Allen-Bradley 2711-B6C8 از طریق ترانک‌های شبکه چندگرهی Data Highway Plus (DH+) ارتباط برقرار می‌کند تا تبادل داده‌های قطعی و پرسرعت را با پردازنده‌های PLC-5، SLC 500 و ControlLogix حفظ کند. این ترمینال در کنار یک درگاه سریال کمکی RS-232 برای ثبت ناهمگام هشدارها و تولید گزارش، پردازش بصری‌سازی را از بک‌پلین‌های CPU اصلی جدا می‌کند. سازگاری یکپارچه میان حافظه Flash و فریم‌ور، بارگذاری سریع صفحه‌ها و همگام‌سازی فریم‌ور را از طریق نرم‌افزار PanelBuilder32 پشتیبانی می‌کند و زمان‌های اسکن قطعی و مقیاس‌پذیری با چگالی بالای I/O را در سلول‌های کنترل ماشینِ شبکه‌شده امکان‌پذیر می‌سازد.
سؤالات متداول
س: برای راه‌اندازی ترمینال 2711-B6C8 چه محدوده‌ای از منبع تغذیه برق شهری لازم است؟
پ: 2711-B6C8 ولتاژ ورودی نامی 100-240 VAC را می‌پذیرد و در محدوده عملیاتی 85 VAC تا 264 VAC با فرکانس 47-63 Hz کار می‌کند.
س: آیا می‌توان ترمینال 2711-B6C8 را هنگام برقرار بودن برق شهری 100-240 VAC قطع یا تعویض کرد؟
پ: خیر. پیش از نصب یا خارج کردن ترمینال، برق اصلی AC و خطوط شبکه DH+ باید بی‌برق شوند تا از ایجاد قوس الکتریکی در کنتاکت‌ها و اختلال در گذرگاه ارتباطی جلوگیری شود.
س: هنگام قطع برق AC، گرافیک صفحه‌ها، گزارش‌های هشدار و تعاریف تگ‌ها چگونه حفظ می‌شوند؟
پ: فایل‌های کاربرد، مقادیر تنظیمی کاربر و پارامترهای نمایش مستقیماً در حافظه Flash غیرفرار داخلی 240 KB ذخیره می‌شوند و کد کاربرد را بدون نیاز به باتری پشتیبان حفظ می‌کنند.
راهنمای نصب در محل
در دیواره تابلو با درجه حفاظت NEMA 4X یا IP65، برشی مستطیلی به ابعاد 167 mm x 264 mm (6.57 in. x 10.39 in.) آماده کنید. ترمینال 2711-B6C8 را از داخل دهانه نصب کنید و مطمئن شوید واشر آب‌بندی لاستیکی کاملاً روی سطح بیرونی تابلو قرار گرفته است.
ترمینال را با استفاده از گیره‌های نصب ارائه‌شده محکم کنید و پیچ‌ها را به‌طور یکنواخت و به‌شکل ضربدری متناوب، با گشتاور 1.1 Nm - 1.4 Nm (10 in-lbs - 12 in-lbs) سفت کنید. منبع برق 100-240 VAC را با استفاده از هادی‌های مسی مناسب برای دمای 75 deg C یا بالاتر سیم‌کشی کنید و ترمینال‌های فاز، نول و زمین را به‌درستی رعایت نمایید. کابل شبکه سه‌سیمه DH+ (Belden 9463) را به بلوک اتصال 3 پینی وصل کنید، از پیوستگی شیلد مطمئن شوید و پیچ اتصال زمین ترمینال را با یک هادی کم‌امپدانس مستقیماً به شینه اتصال زمین تابلو متصل کنید.
