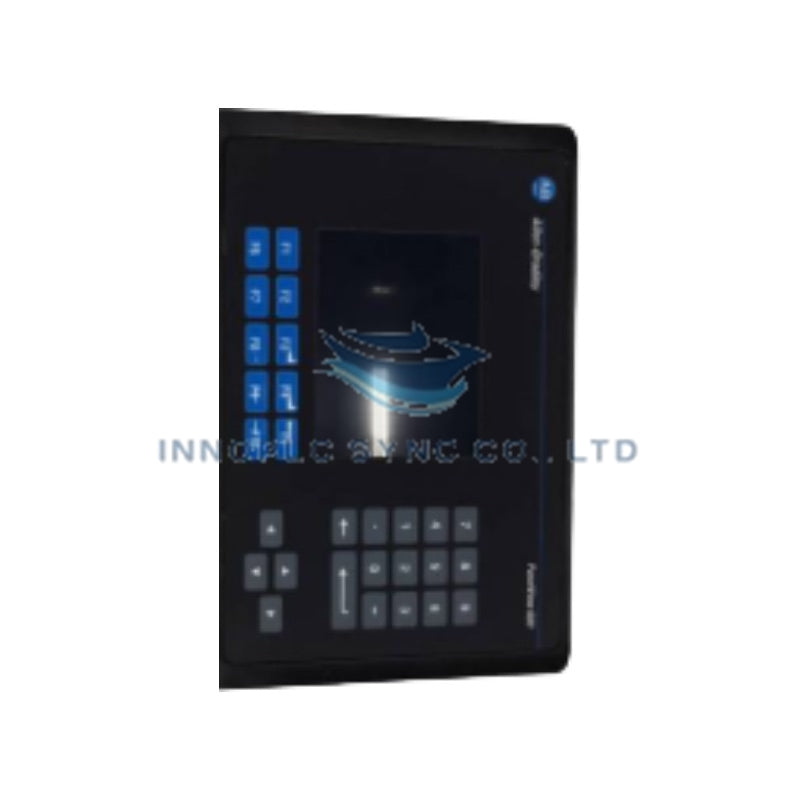

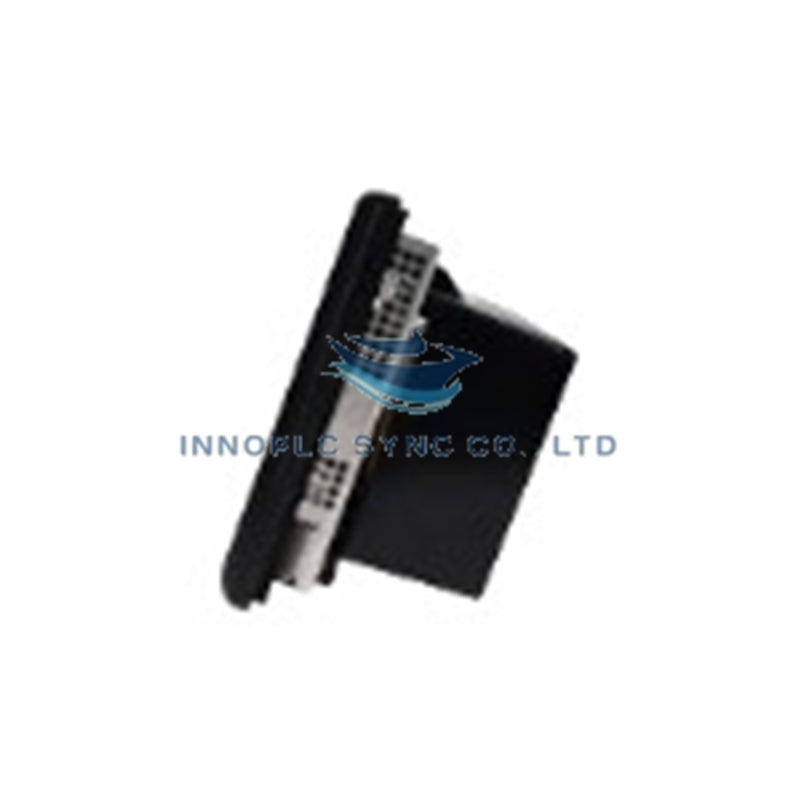

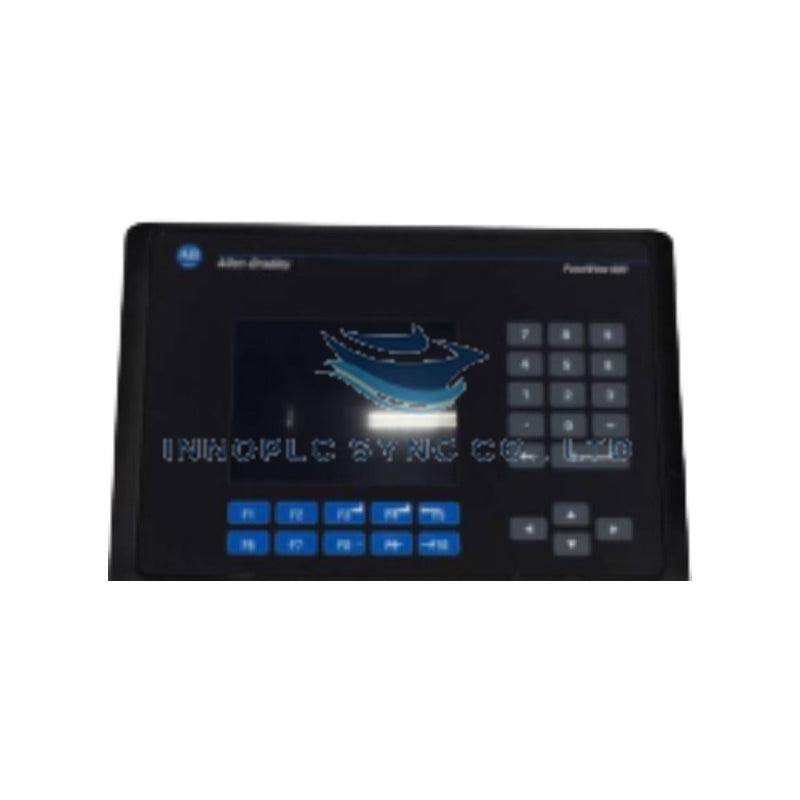

ترمینال‌های اپراتوری استاندارد PanelView مدل 2711-B6C2L1 از Allen-Bradley

SKU: 2711-B6C2L1

Manufacturer: Allen-Bradley
Product No.: 2711-B6C2L1
Condition：در انبار
Product Type: پایانه‌های اپراتور
Product Origin: USA
Payment:T/T, Western Union
Weight: 2270g
Shipping port: Xiamen
Warranty: 12 months

ترمینال Allen-Bradley 2711-B6C2L1 (ترمینال اپراتوری صفحه‌کلیدی و لمسی 2711-B6C2L1) که برای ارتباطات DH-485 و وظایف رابط اپراتور در شبکه‌های اتوماسیون PanelView پیکربندی شده است، اجرای فیزیکی/الکتریکی مستقیم را فراهم می‌کند.

جزئیات پسوند و ماتریس مدل

2711: سری ترمینال‌های اپراتوری PanelView 500/600
B: نوع ترکیبی ورودی صفحه‌کلید و صفحه‌نمایش لمسی
6: قالب نمایشگر رنگی 5.7 اینچی
C: نمایشگر ماتریس فعال رنگی (TFT)
2: گونه رابط ارتباطی DH-485
L1: پیکربندی با رده توان ورودی 24 VDC

مشخصات سخت‌افزاری

پارامتر	مشخصات
مدل	2711-B6C2L1
برند	Allen-Bradley
مبدأ	ایالات متحده / تأسیسات تولید مجاز
وزن	5.00 پوند (2.27 کیلوگرم)
ابعاد	پروفایل فیزیکی استاندارد PanelView 600
دمای کاری	0 درجه سانتی‌گراد تا 55 درجه سانتی‌گراد (32 درجه فارنهایت تا 131 درجه فارنهایت)
مصرف توان	رده توان ورودی 24 VDC
اندازه و نوع نمایشگر	نمایشگر TFT ماتریس فعال رنگی 5.7 اینچی
وضوح صفحه‌نمایش	320 x 234 پیکسل
حافظه کاربرد	پیکربندی استاندارد حافظه زمان اجرای PanelView 600
محدوده توان ورودی	18 تا 32 VDC
رده حفاظتی محفظه	NEMA نوع 12/13، 4X (مناسب استفاده داخلی)
درگاه‌های ارتباطی	درگاه DH-485 و درگاه چاپگر/بارگیری RS-232

معماری فنی کنترل صنعتی و درایو

این واحد که برای محیط‌های صنعتی قطعی‌گرا طراحی شده است، مجوزهای سرعت ارتباطی گذرگاه بک‌پلین را یکپارچه می‌کند و از شبکه‌های قطعی‌گرای Profinet / EtherNet/IP از طریق گزینه‌های توسعه جانبی خود پشتیبانی می‌کند. مقیاس‌پذیری چگالی I/O و سازگاری فلش میان‌افزار، امکان یکپارچه‌سازی بی‌وقفه با معماری‌های قدیمی PLC شرکت Allen-Bradley را فراهم می‌کنند. این ترمینال فرمان‌های اپراتور را اجرا می‌کند و داده‌های زمان اجرا را با حداقل تأخیر ارتباطی در شبکه‌های کنترل پرسرعت انتقال می‌دهد.

پرسش‌های متداول (FAQ)

س: آیا می‌توان ترمینال 2711-B6C2L1 را هنگامی که سیستم کنترل روشن است، به‌صورت گرم تعویض کرد؟

پ: خیر. برای جلوگیری از خرابی گذرگاه بک‌پلین و آسیب ناشی از ولتاژهای گذرا به فرستنده‌گیرنده ارتباطی، پیش از تعویض یا سرویس ترمینال باید برق به‌طور کامل ایزوله و قطع شود.

س: درباره منبع تغذیه ورودی 24 VDC چه اقدامات احتیاطی باید رعایت شود؟

پ: ترمینال در محدوده ولتاژ تغذیه 18 تا 32 VDC کار می‌کند. این ترمینال DC را به منبع برق AC متصل نکنید، زیرا این کار موجب آسیب شدید الکتریکی به قطعات داخلی خواهد شد.

س: آیا می‌توان حافظه زمان اجرای برنامه کاربردی را با استفاده از رسانه ذخیره‌سازی خارجی ارتقا داد؟

پ: حافظه داخلی زمان اجرا را می‌توان با استفاده از یک کارت حافظه سازگار که در شکاف توسعه پشتی ترمینال قرار می‌گیرد، تکمیل کرد.

راهنمای نصب در محل

اطمینان حاصل کنید که برش‌های پنل با تلرانس‌های دقیق ابعادی موردنیاز برای محفظه PanelView 600 مطابقت دارند تا آب‌بندی‌های محیطی NEMA نوع 12/13 و 4X حفظ شوند.
در اطراف شاسی پشتی و دریچه‌های تهویه فضای کافی فراهم کنید تا از تجمع حرارت جلوگیری شود و دمای محیط کار دقیقاً بین 0 درجه سانتی‌گراد و 55 درجه سانتی‌گراد باقی بماند.
منبع تغذیه 24 VDC را به ترمینال‌بلوک اختصاص‌یافته متصل کنید، از قطبیت صحیح اطمینان یابید و بررسی کنید که ولتاژ ورودی در محدوده 18 تا 32 VDC باقی بماند.
شیلد کابل ارتباطی DH-485 را به زبانه اتصال زمین تعیین‌شده وصل کنید تا تداخل الکترومغناطیسی (EMI) کاهش یابد و انتشار پایدار سیگنال شبکه تضمین شود.
