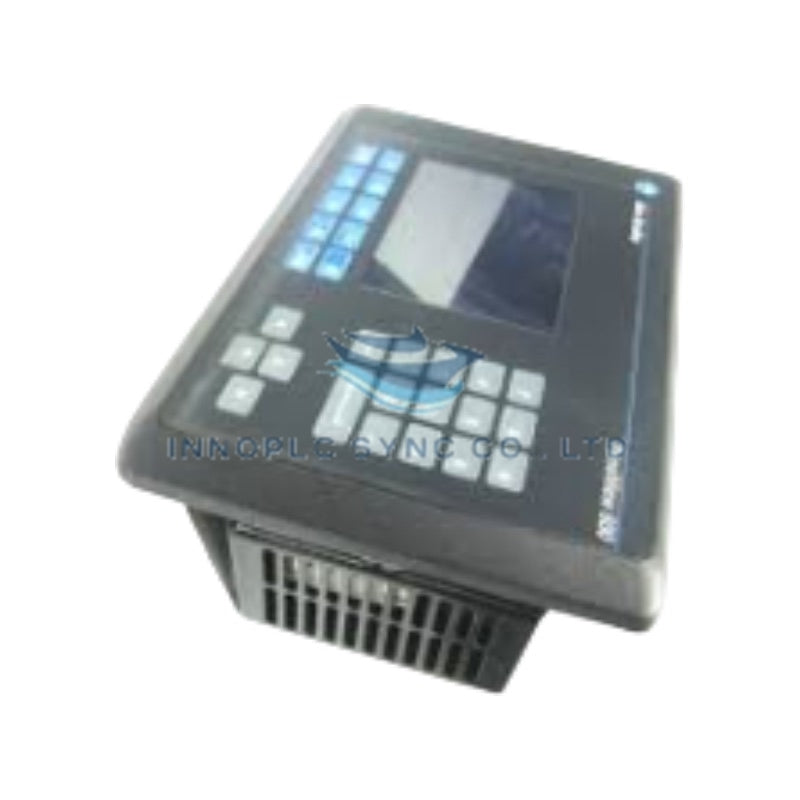

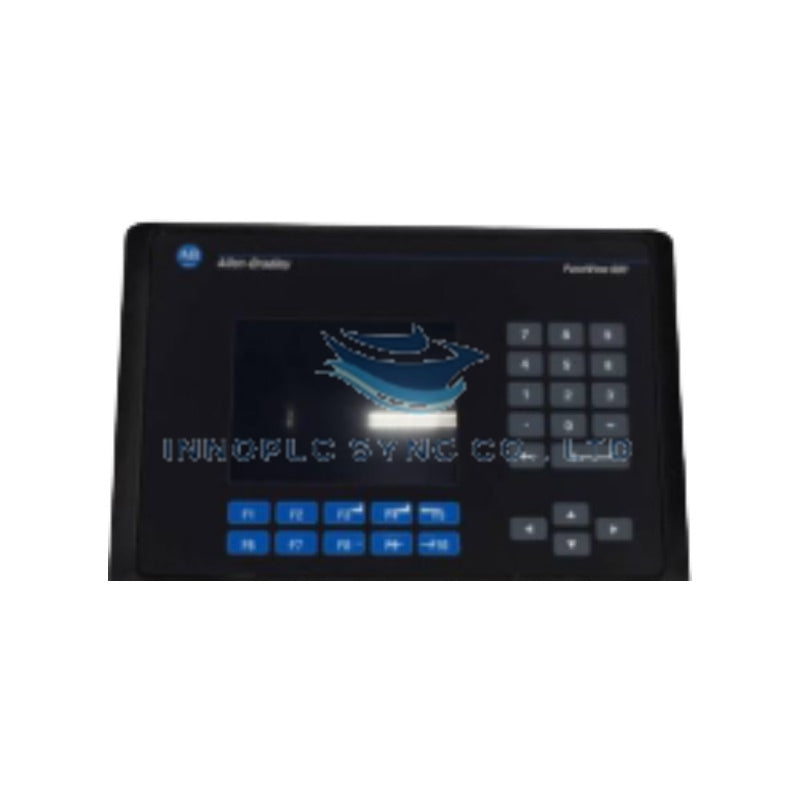

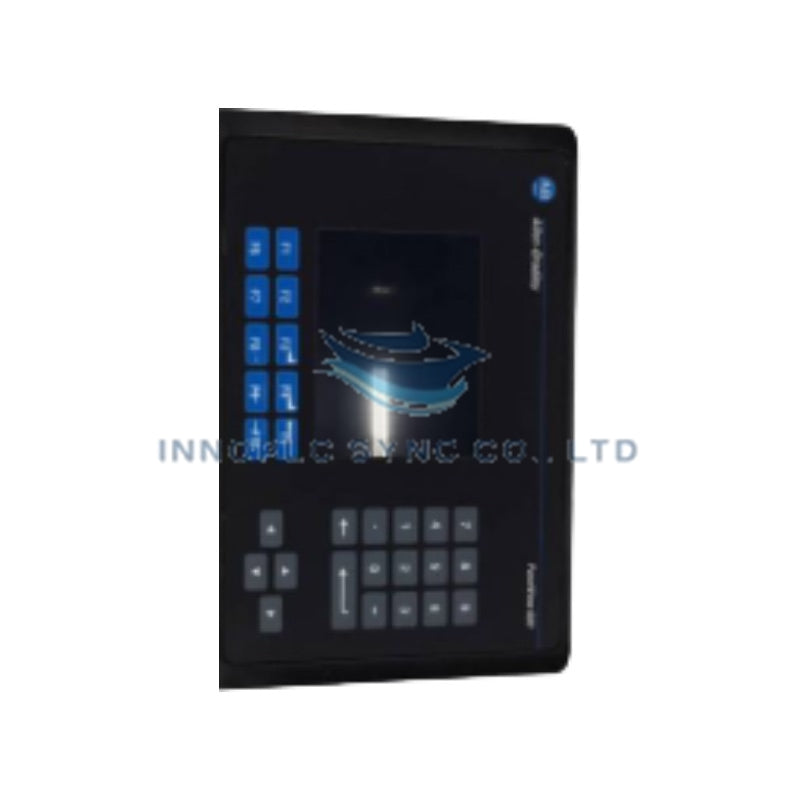

رابط انسان-ماشین Allen-Bradley 2711-B6C1X

SKU: 2711-B6C1X

Manufacturer: Allen-Bradley
Product No.: 2711-B6C1X
Condition：در انبار
Product Type: رابط‌های کاربری اپراتور
Product Origin: USA
Payment:T/T, Western Union
Weight: 2150g
Shipping port: Xiamen
Warranty: 12 months

دستگاه Allen-Bradley 2711-B6C1X (2711-B6C1 / 2711-B6C1X PanelView 600) که برای اجرای رابط انسان-ماشین (HMI) و نمایش بلادرنگ فرایند در شبکه‌های کنترل خودکار پیکربندی شده است، اجرای مستقیم فیزیکی/الکتریکی برای ورود فرمان‌های اپراتور و ارتباط Allen-Bradley Remote I/O فراهم می‌کند.

تجزیه پسوند و ماتریس مدل

2711: خانواده محصولات پایانه رابط اپراتوری Allen-Bradley PanelView Standard را مشخص می‌کند.
B6: پلتفرم PanelView 600 را با نمایشگر رنگی TFT ماتریس فعال 5.7 اینچی و معماری ورودی دوگانه شامل صفحه‌کلید و صفحه لمسی مشخص می‌کند.
C1: پیکربندی نمایشگر رنگی مجهز به درگاه ارتباطی Remote I/O، درگاه چاپگر RS-232 و ورودی برق گسترده 85-264 VAC را مشخص می‌کند.
X: نشان‌دهنده عنوان کاتالوگی توزیع کارخانه‌ای بازسازی‌شده یا تخصصی است که با مبنای سخت‌افزاری مدل پایه 2711-B6C1 مطابقت دارد.

مشخصات سخت‌افزاری

پارامتر	مشخصات
مدل	2711-B6C1X
برند	Allen-Bradley
مبدأ	ایالات متحده
وزن	4.75 پوند (2.15 کیلوگرم)
ابعاد	192 mm x 290 mm x 116 mm (7.55 in. x 11.40 in. x 4.57 in.)
دمای کاری	0 deg C تا +50 deg C (32 deg F تا 122 deg F)
مصرف برق	85-264 VAC، 47-63 Hz (حداکثر 60 VA)
نوع نمایشگر	TFT ماتریس فعال رنگی (قطر 5.7 اینچ)
وضوح تصویر	320 x 234 پیکسل
رابط ورودی	10 کلید عملکرد (F1-F10) به‌همراه 128 سلول لمسی آنالوگ
درگاه‌های ارتباطی	Remote I/O (RIO)، درگاه چاپگر RS-232

شبکه‌های قطعی‌گرا و سازگاری فلش میان‌افزار

این پایانه از درایورهای اختصاصی پروتکل Allen-Bradley Remote I/O برای برقراری ارتباط قطعی‌گرای مبتنی بر عبور توکن در شبکه، در پیکربندی‌های پل PLC-5، SLC 500 و ControlLogix استفاده می‌کند. سازگاری فلش میان‌افزار که از طریق نرم‌افزار PanelBuilder32 مدیریت می‌شود، رندرینگ یکنواخت صفحات زمان اجرا، ثبت پویا در فهرست هشدارها و پایش پرسرعت ثبات‌های بیتی را در گذرگاه بک‌پلین تضمین می‌کند. ایزولاسیون گالوانیکی و مدارهای شرطی‌سازی سیگنال در رابط ارتباطی Remote I/O، منطق پردازشی داخلی را در برابر پتانسیل‌های حلقه زمین و گذراهای شدید الکترومغناطیسی محیط کارخانه محافظت می‌کنند.

سؤالات متداول

س: آیا 2711-B6C1X از تعویض داغ در حال کار روی ترانک فعال شبکه Remote I/O پشتیبانی می‌کند؟

پ: اگرچه کابل‌های انشعاب ارتباطی فیزیکی را می‌توان هنگام تعمیر و نگهداری جدا کرد، پیش از نصب یا بیرون آوردن واحد پایانه، برق ورودی اصلی AC باید کاملاً ایزوله و خاموش شود تا از خطرات الکتریکی و آسیب سخت‌افزاری جلوگیری شود.

س: حافظه برنامه در این مدل PanelView 600 چگونه ساختاربندی شده است؟

پ: سخت‌افزار شامل 170 KB حافظه زمان اجرای برنامه و 240 KB حافظه Flash RAM غیرفرار است (که اشیای برنامه، متن و تصاویر بیت‌مپ را ذخیره می‌کند) و می‌توان با استفاده از کارت حافظه ATA از آن پشتیبان‌گیری کرد یا داده‌ها را به آن انتقال داد.

س: عملکرد اصلی چیدمان دوگانه صفحه‌کلید و صفحه لمسی چیست؟

پ: این پیکربندی ترکیبی به اپراتورها اجازه می‌دهد انتخاب‌های سریع منو را از طریق نواحی حساس به لمس صفحه اجرا کنند و هم‌زمان کلیدهای عملکرد غشایی لمسی را برای اقدامات کنترلی حیاتی و پرتکرار دستگاه در اختیار داشته باشند.

راهنمای نصب در محل

دهانه محفظه تابلو را دقیقاً طبق ابعاد الگوی رسمی PanelView 600 برش دهید و پیش از نصب، از تمیز بودن لبه‌ها اطمینان حاصل کرده و تمام پلیسه‌ها یا براده‌های فلزی را پاک کنید.
پیش از وارد کردن واحد در برش، نشستن صحیح و بدون شکستگی واشر نئوپرن پیرامونی را در اطراف لبه قاب بررسی کنید تا درجه‌های حفاظت نفوذ NEMA Type 12، 13 و IP54/IP65 حفظ شوند.
گیره‌های نصب تابلو را با گشتاور یکنواخت و به‌صورت ضربدری محکم کنید تا فشردگی یکنواختی در برابر دیواره محفظه ایجاد شود، بدون آنکه قاب جلویی پلاستیکی تغییر شکل دهد.
برای کاهش نویز الکتریکی فرکانس بالا، یک سیم ارت مسی با سطح مقطع مناسب را از پیچ اتصال زمین شاسی مستقیماً به شینه اصلی اتصال زمین کابینت وصل کنید.
