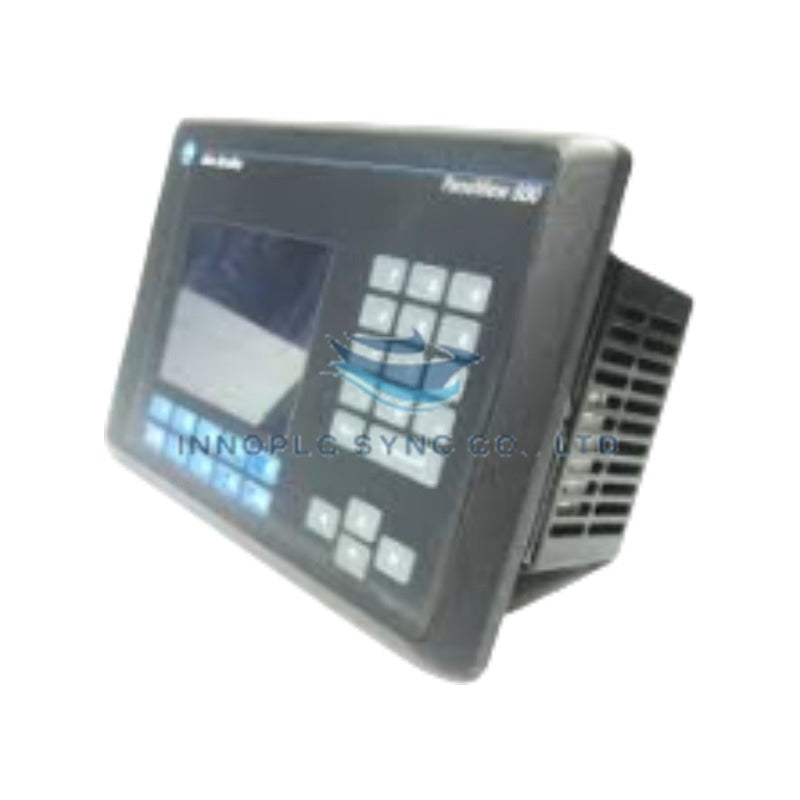

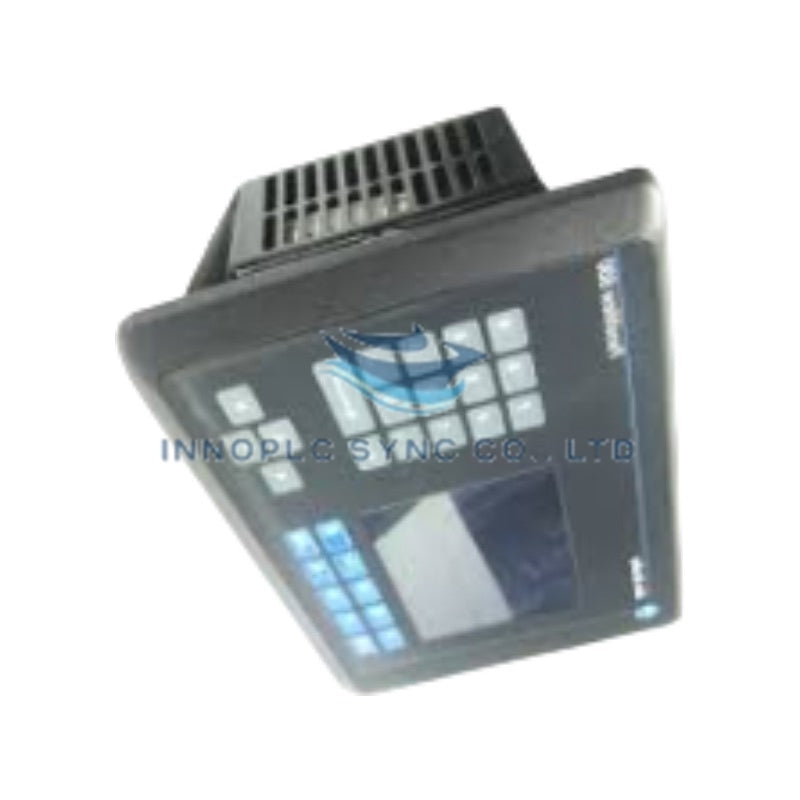

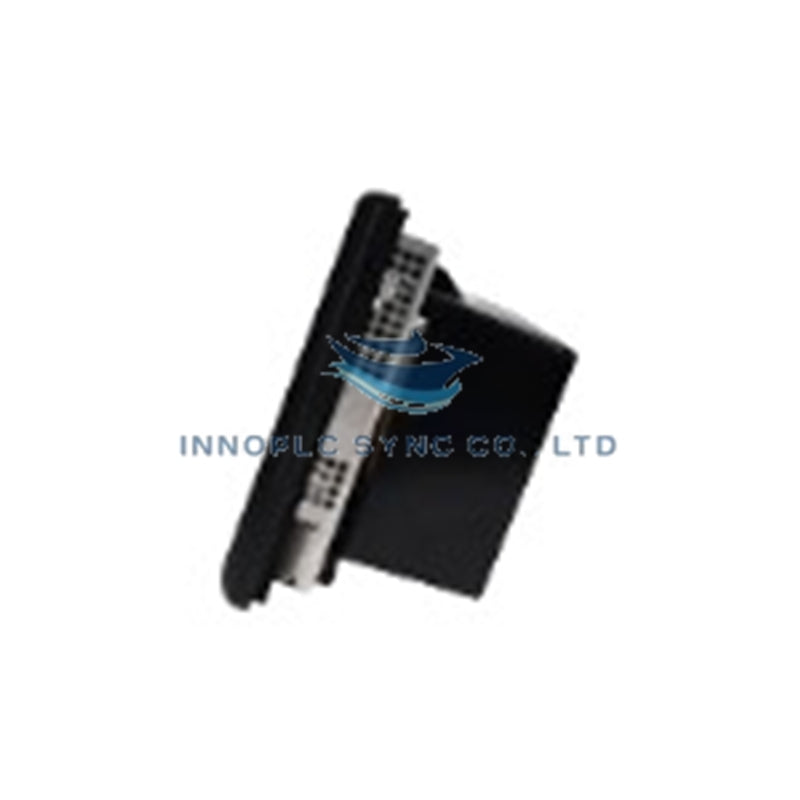

رابط‌های اپراتوری Allen-Bradley 2711-B6C16L1

SKU: 2711-B6C16L1

Manufacturer: Allen-Bradley
Product No.: 2711-B6C16L1
Condition：در انبار
Product Type: رابط‌های کاربری اپراتور
Product Origin: USA
Payment:T/T, Western Union
Weight: 500g
Shipping port: Xiamen
Warranty: 12 months

ترمینال Allen-Bradley 2711-B6C16L1 (رابط اپراتوری 2711) که برای اجرای رابط اپراتوری در تابلوهای کنترل صنعتی پیکربندی شده است، اجرای مستقیم فیزیکی/الکتریکی را برای نمایش زمان اجرا و ارتباط سریال فراهم می‌کند.

جزئیات پسوند و ماتریس مدل

2711: خانواده پلتفرم رابط اپراتوری Allen-Bradley PanelView Standard را مشخص می‌کند.
B6: فرم بدنه PanelView 600 را با نمایشگر 5.7 اینچی و معماری ورودی دوگانه صفحه‌کلید/لمسی مشخص می‌کند.
C16: پیکربندی نمایشگر رنگی همراه با ارتباط سریال RS-232 DF1 و قابلیت‌های درگاه چاپگر را نشان می‌دهد.
L1: نیاز به ورودی برق عملیاتی اصلی 24 VDC را نشان می‌دهد.

مشخصات سخت‌افزاری

پارامتر	مشخصات
مدل	2711-B6C16L1
برند	Allen-Bradley
مبدأ	ایالات متحده
وزن	3.00 پوند
ابعاد	پروفیل استاندارد برش پنل PanelView 600
دمای کاری	0 درجه سانتی‌گراد تا +50 درجه سانتی‌گراد
مصرف برق	24 VDC (محدوده 18-32 VDC، حداکثر 24 W)
نوع نمایشگر	نمایشگر رنگی ماتریس فعال 5.7 اینچی (320 x 234 پیکسل)
رابط ورودی	صفحه‌کلید (کلیدهای F1-F10) و رابط دوگانه صفحه‌لمسی
درگاه‌های ارتباطی	RS-232 (پروتکل DF1)، درگاه چاپگر

سازگاری فلش میان‌افزار و اجرای سریال

این ترمینال از درایورهای اختصاصی پروتکل DF1 روی لایه‌های فیزیکی RS-232 استفاده می‌کند تا ارتباط سریال قابل‌اعتمادی با کنترلرهای Allen-Bradley SLC 500 و MicroLogix برقرار کند. سازگاری فلش میان‌افزار که از طریق نرم‌افزار PanelBuilder32 مدیریت می‌شود، رندر یکنواخت صفحه‌های زمان اجرا، ثبت پویا در فهرست هشدارها و پایش سریع رجیسترها را در سراسر لینک سریال تضمین می‌کند. مدارهای ایزولاسیون گالوانیکی و بهسازی سیگنال در رابط ارتباطی، منطق پردازشی داخلی را در برابر اختلاف پتانسیل‌های حلقه زمین و گذراهای الکتریکی محیط کارخانه محافظت می‌کنند.

پرسش‌های متداول

س: آیا می‌توان ترمینال 2711-B6C16L1 را هنگام فعال بودن برق سیستم قطع یا تعویض کرد؟

پ: خیر. برای جلوگیری از خطرات الکتریکی و آسیب به سخت‌افزار، پیش از نصب یا خارج کردن واحد ترمینال باید برق ورودی اصلی 24 VDC کاملاً ایزوله و خاموش شود.

س: فایل‌های برنامه زمان اجرا چگونه به این مدل PanelView 600 منتقل می‌شوند؟

پ: برنامه‌های کامپایل‌شده مستقیماً از طریق درگاه ارتباطی RS-232 DF1 دانلود می‌شوند یا با استفاده از کارت حافظه فلش ATA سازگار، به‌صورت آفلاین انتقال می‌یابند.

راهنمای نصب در محل

دهانه محفظه تابلو را دقیقاً مطابق ابعاد الگوی رسمی PanelView 600 برش دهید و پیش از نصب، از تمیز بودن لبه‌ها اطمینان حاصل کرده و همه پلیسه‌ها یا براده‌های فلزی را 제거 کنید.
پیش از قرار دادن واحد در محل برش، نشیمن صحیح و یکپارچه واشر نئوپرن پیرامونی را در اطراف لبه قاب بررسی کنید تا درجه‌های حفاظت در برابر نفوذ NEMA Type 12، 13 و IP54/IP65 حفظ شوند.
گیره‌های نصب پنل را به‌صورت یکنواخت و با الگوی ضربدری سفت کنید تا فشردگی یکنواختی در برابر دیواره محفظه ایجاد شود، بدون آنکه قاب جلویی پلاستیکی تغییر شکل دهد.
برای کاهش نویز الکتریکی فرکانس بالا، یک سیم مسی اتصال زمین با قطر زیاد را از پیچ اتصال زمین شاسی تعیین‌شده مستقیماً به شینه اصلی زمین تابلو وصل کنید.
