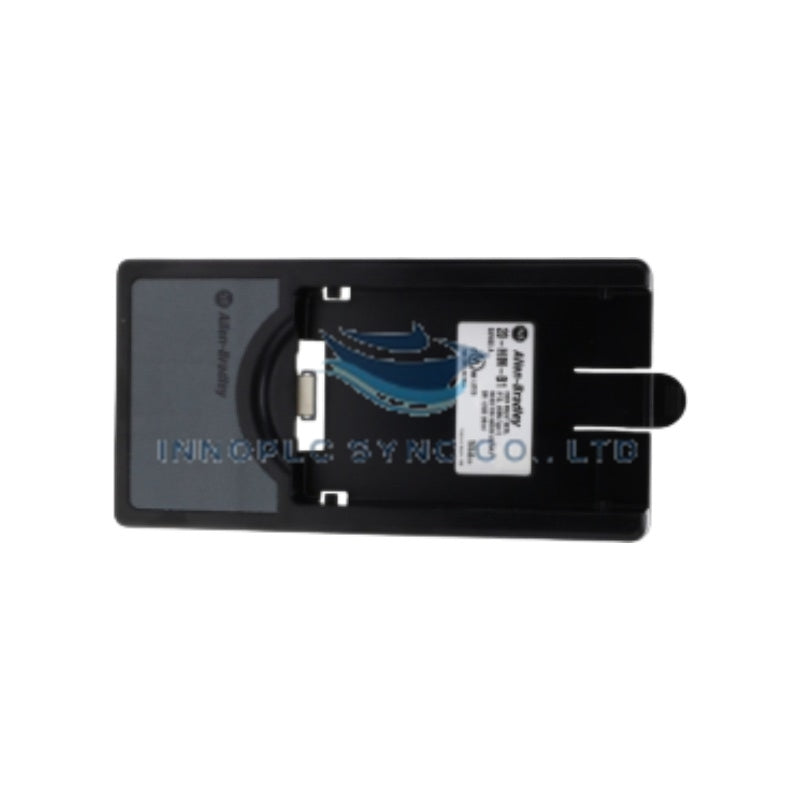

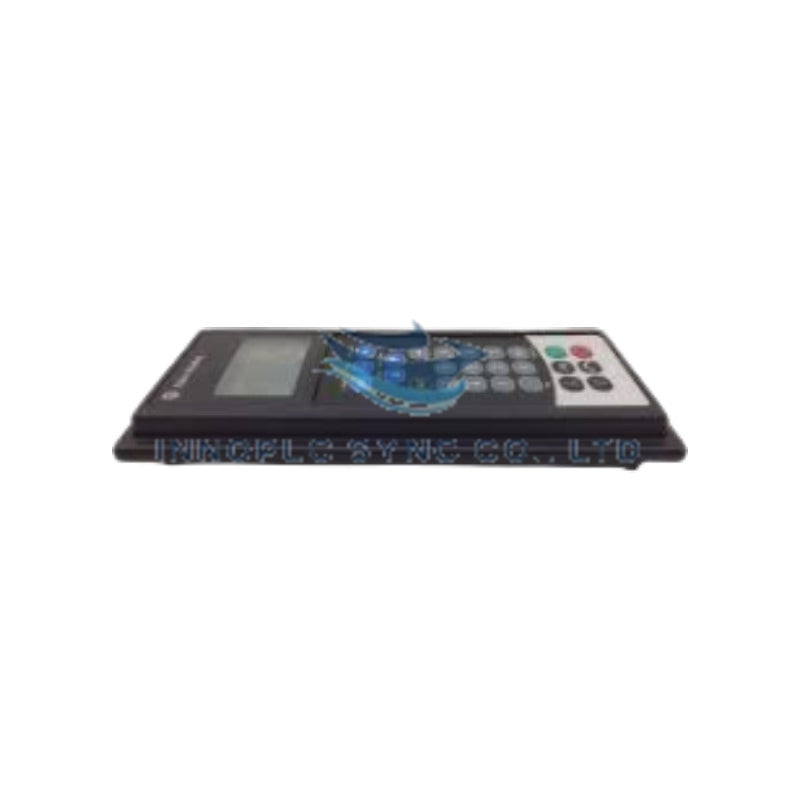

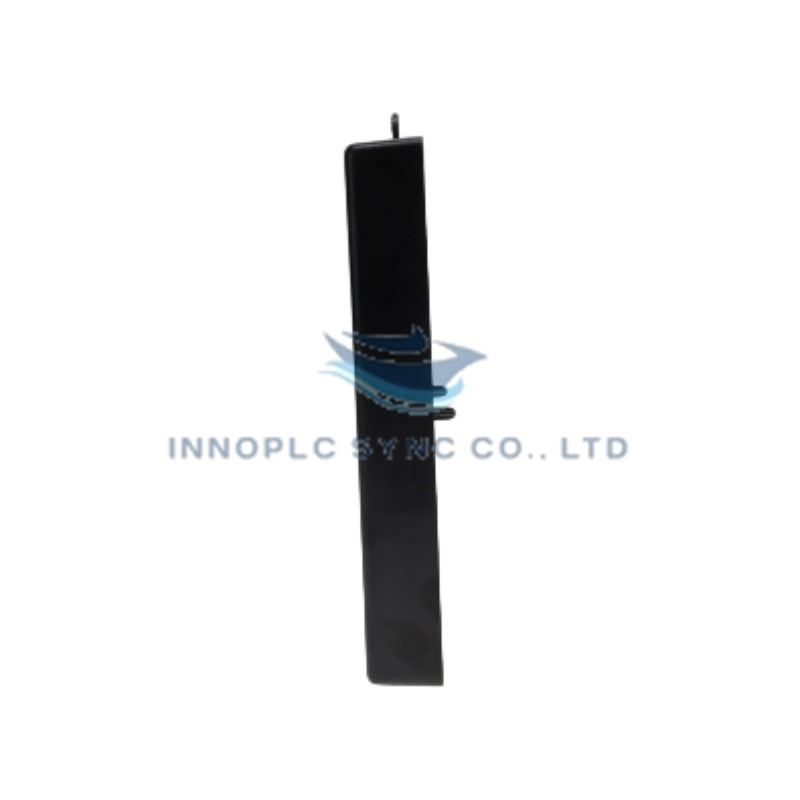

رابط کاربری Allen-Bradley 20-HIM-A6-A
Allen-Bradley 20-HIM-A6-A بهعنوان ماژول اصلی رابط انسانی 20-HIM-A6-A برای برنامهریزی محلی پارامترها، پایش عیبیابی درایو و کنترل عملیاتی بلادرنگ در پلتفرمهای درایو PowerFlex استفاده میشود. این رابط که مستقیماً از طریق اتصال 12 VDC از درایو میزبان تغذیه میشود، با نصب روی پنل یا درایو، از پروتکل رابط جانبی درایو (DPI) با نرخهای داده قابل انتخاب 125 Kbps یا 500 Kbps استفاده میکند تا پیکربندی پرسرعت و اجرای فرمانهای اپراتور را امکانپذیر سازد.
تفکیک پسوند و ماتریس مدل
| شماره قطعه | نوع رابط | نمایشگر / صفحهکلید | درجه حفاظت | سبک نصب |
|---|---|---|---|---|
| 20-HIM-A6-A | HIM با معماری پیشرفته | LCD با نور پسزمینه / صفحهکلید عددی کامل | NEMA 1 (IP30) | نصب روی درایو یا نصب روی پنل از راه دور |
| 20-HIM-C6S | HIM با معماری پیشرفته | LCD با نور پسزمینه / صفحهکلید عددی کامل | NEMA 4X / 12 (IP66) | نصب روی در یا پنل از راه دور |
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 20-HIM-A6-A |
| برند | Allen-Bradley |
| مبدأ | USA |
| وزن | 0.26 kg (0.56 lbs) |
| ابعاد | 116.0 mm x 70.0 mm x 16.0 mm |
| دمای کارکرد | 0 deg C تا +50 deg C (+32 deg F تا +122 deg F) |
| دمای نگهداری | -40 deg C تا +85 deg C (-40 deg F تا +185 deg F) |
| مصرف برق | 140 mA در 12 VDC (تأمینشده توسط درایو میزبان) |
| پروتکل ارتباطی | رابط جانبی درایو (DPI) |
| نرخ انتقال | 125 Kbps یا 500 Kbps |
| نوع نمایشگر | نمایشگر LCD چندخطی با نور پسزمینه |
| درجه حفاظت | NEMA 1 / IP30 (در صورت نصب صحیح) |
ارتباطات قطعی گذرگاه بکپلین و اجرای کنترل درایو
20-HIM-A6-A از طریق یک کانکتور اختصاصی پورت DPI با گذرگاه بکپلین داخلی درایو ارتباط برقرار میکند تا انتقال قطعی سیگنالهای کنترلی را محقق سازد. سازگاری میانافزار آن با فلش، بارگذاری و بارگیری همگام پارامترها و پیمایش پویا در منوها را در درایوهای AC سری PowerFlex 7-Class و 750-Series تضمین میکند. سختافزار رابط فیزیکی در معماریهای کنترل درایو با چگالی بالا مقیاسپذیر است، بدون آنکه تأخیرهای اضافی ارتباطی در گذرگاه بر پردازش بلادرنگ حلقههای سرعت، گشتاور یا ایمنی تحمیل کند.
سؤالات متداول
س: آیا ماژول 20-HIM-A6-A هنگام پیکربندی برای نصب روی درِ تابلو از راه دور به منبع تغذیه خارجی نیاز دارد؟
پ: خیر، ماژول برق موردنیاز خود برای کارکرد (140 mA در 12 VDC) را مستقیماً از درایو PowerFlex میزبان و از طریق کابل رابط ارتباطی DPI دریافت میکند.
س: اگر 20-HIM-A6-A هنگام کارکرد موتور قطع شود، چه اتفاقی برای عملکرد درایو رخ میدهد؟
پ: پاسخ درایو به تنظیمات پارامترها در منطق کنترل میزبان بستگی دارد؛ اگر تشخیص قطع HIM پیکربندی شده باشد، درایو هنگام قطع سیگنال برای حفظ ایمنی سیستم، خطای فوری ایجاد میکند یا سرعت را در مقدار فعلی نگه میدارد.
راهنمای نصب در محل
- درایو PowerFlex میزبان را خاموش کنید و پیش از نصب یا خارج کردن ماژول HIM از پورت اتصال محفظه درایو، صفر بودن ولتاژ روی باس اصلی DC را بررسی کنید.
- برای پیکربندیهای نصب روی درِ تابلو از راه دور، مجموعه قاب NEMA 1 را در دهانه برشخورده پنل محکم کنید و بررسی کنید که واشر آببندی لاستیکی، آببندی یکنواخت و همسطحی ایجاد کند.
- کابل DPI شیلددار را از کابلهای موتور AC با ولتاژ بالا و سیمکشی برق ورودی دور نگه دارید تا تداخل الکترومغناطیسی (EMI) در خطوط ارتباطی کاهش یابد.
- مطمئن شوید پیچهای کانکتور کابل کاملاً در پورت DPI سفت شدهاند تا اتصال زمین فیزیکی حفظ و تماس الکتریکی مطمئن برقرار شود.
