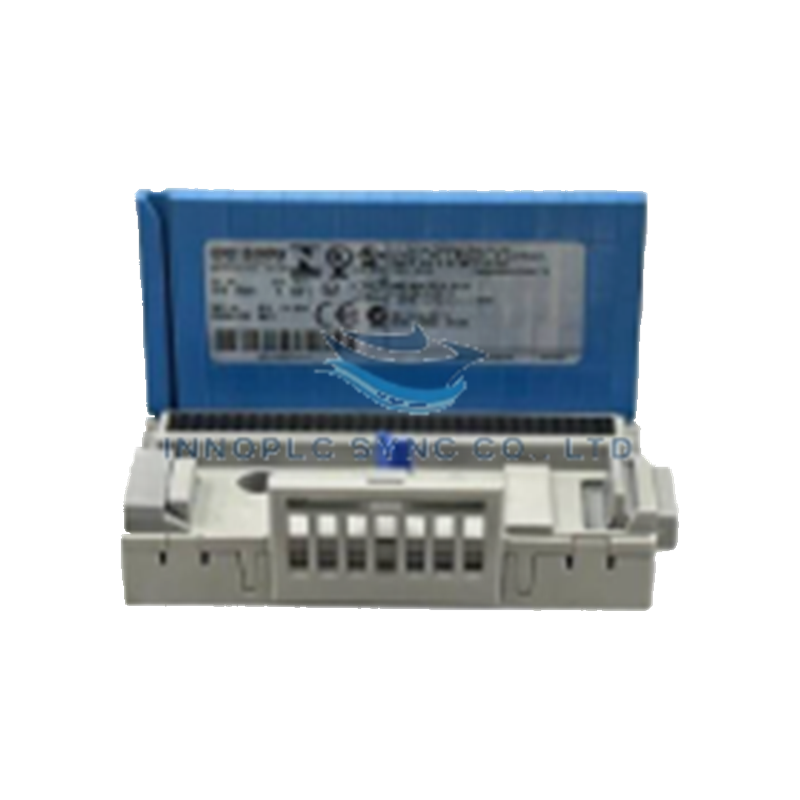

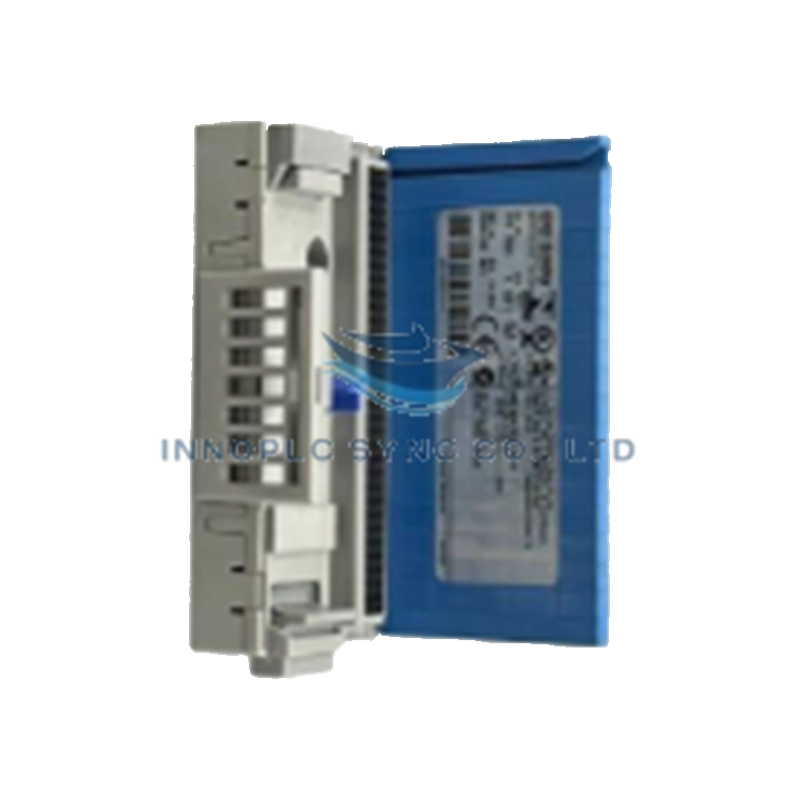

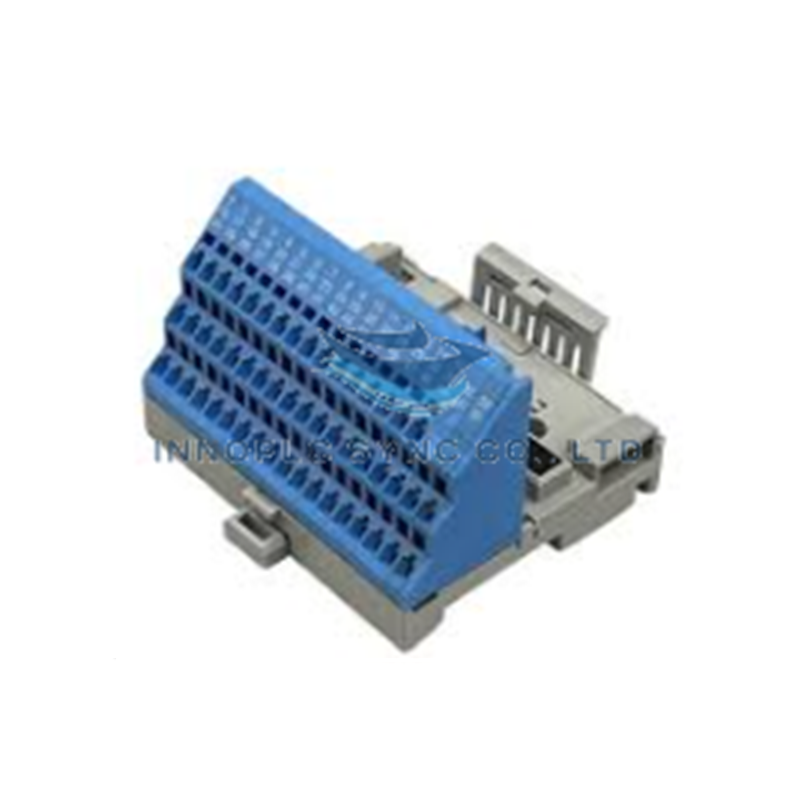

واحد پایه ترمینال Allen-Bradley 1797-TB3S
Allen-Bradley 1797-TB3S که در فهرست محصولات با عنوان واحد پایه ترمینال 1797-TB3S نیز ثبت شده است، بهعنوان یک قطعه سختافزاری اختصاصی برای پایانهگذاری سیمکشی میدانی ذاتاً ایمن در شبکههای FLEX Ex I/O عمل میکند. این پایه نصبشونده روی ریل DIN، 52 نقطه پایانه فنری را در سه ردیف مجزا فراهم میکند تا اتصالهای الکتریکی مستقیم بین تجهیزات میدانی ناحیه خطرناک و ماژولهای I/O ذاتاً ایمن FLEX Ex نصبشده امکانپذیر شود.
تجزیه پسوند و ماتریس مدل
| شماره قطعه | نوع ترمینال | تعداد کل ترمینالها | پیکربندی چیدمان ردیفها | معماری سیستم |
|---|---|---|---|---|
| 1797-TB3S | گیره فنری | 52 | 2 ردیف × 18 ترمینال، 1 ردیف × 16 ترمینال | ناحیه خطرناک FLEX Ex (Ex i) |
| 1797-TB3 | گیره پیچی | 52 | 2 ردیف × 18 ترمینال، 1 ردیف × 16 ترمینال | ناحیه خطرناک FLEX Ex (Ex i) |
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 1797-TB3S |
| برند | Allen-Bradley |
| مبدأ | ایالات متحده آمریکا |
| وزن | 0.37 کیلوگرم (0.81 پوند) |
| ابعاد | فرمفاکتور استاندارد پایه ترمینال FLEX Ex |
| دمای کاری | -20 درجه سانتیگراد تا +70 درجه سانتیگراد (-4 درجه فارنهایت تا +158 درجه فارنهایت) |
| دمای نگهداری | -40 درجه سانتیگراد تا +85 درجه سانتیگراد (-40 درجه فارنهایت تا +185 درجه فارنهایت) |
| مصرف توان | رابط گذرگاه بکپلین غیرفعال |
| تعداد ترمینالها | 52 ترمینال گیره فنری |
| چیدمان ترمینالها | 2 ردیف 18 ترمیناله، 1 ردیف 16 ترمیناله |
| ولتاژ ایزولاسیون | ایزولاسیون کانالبهکانال توسط ماژول نصبشده تعیین میشود |
| رطوبت نسبی | 5٪ تا 95٪ (بدون میعان) |
| مقاومت در برابر ضربه | آزمایششده تا شوک عملیاتی 15 g |
ارتباطات قطعی گذرگاه بکپلین و اجرای ایمنی ذاتی
واحد پایه 1797-TB3S سرعت ارتباطات مستقیم گذرگاه بکپلین و مسیریابی توان را برای ماژولهای I/O ذاتاً ایمن (Ex i) FLEX Ex فراهم میکند. این گذرگاه مسی داخلی که در توپولوژیهای قطعی EtherNet/IP یا ControlNet کار میکند، مسیریابی سیگنالهای I/O با چگالی بالا را بدون ایجاد امپدانس الکتریکیای که بتواند پارامترهای ذاتی ایمنی تجهیزات را به خطر بیندازد، انجام میدهد. مکانیزم کلیدگذاری مکانیکی، سازگاری فلش میانافزار را تضمین کرده و از نصب نادرست ماژول در بکپلینهای مکانهای خطرناک جلوگیری میکند.
پرسشهای متداول
س: آیا 1797-TB3S از نصب و خارجکردن ماژول در حالت روشن (RIUP/تعویض داغ) در محیطهای خطرناک پشتیبانی میکند؟
پ: بله، پایه ترمینال 1797-TB3S امکان تعویض داغ ماژولهای FLEX Ex را در حالت برقدار فراهم میکند، مشروط بر اینکه ماژول نصبشده رتبهبندیهای ایمنی ذاتی را حفظ کند و شیلد کانکتور بکپلین به زمین متصل بماند.
س: ترمینالهای گیره فنری 1797-TB3S از چه بازهای از قطر سیم پشتیبانی میکنند؟
پ: مکانیزم گیره فنری، هادیهای مسی تکرشته یا افشان را با سطح مقطع 0.5 mm2 تا 2.5 mm2 (22 AWG تا 12 AWG) که برای الزامات سیمکشی مکانهای خطرناک ردهبندی شدهاند، میپذیرد.
راهنمای نصب در محل
- 1797-TB3S را بهطور ایمن روی ریل DIN استاندارد 35 میلیمتری (EN 50022) جا بزنید و اطمینان حاصل کنید که فنر اتصال زمین، ارتباط الکتریکی محکمی با ریل فلزی زمینشده برقرار میکند.
- پیش از نصب سختافزار فعال، کلید مکانیکی روی پایه ترمینال را با موقعیت کلیدگذاری موردنیاز ماژول I/O FLEX Ex انتخابشده همراستا کنید.
- عایق هادی میدانی را به طول 10 میلیمتر (0.4 اینچ) لخت کنید، یک پیچگوشتی دوسو را داخل شکاف آزادسازی فنر قرار دهید، سیم را کاملاً داخل گیره ترمینال وارد کنید و برای قفلشدن آن پیچگوشتی را آزاد کنید.
- بین سیمکشی میدانی ذاتاً ایمن (Ex i) متصل به 1797-TB3S و هادیهای سیمکشی غیرذاتاً ایمن داخل محفظه، جداسازی فیزیکی دقیق با فاصله حداقل 50 میلیمتر را حفظ کنید.
