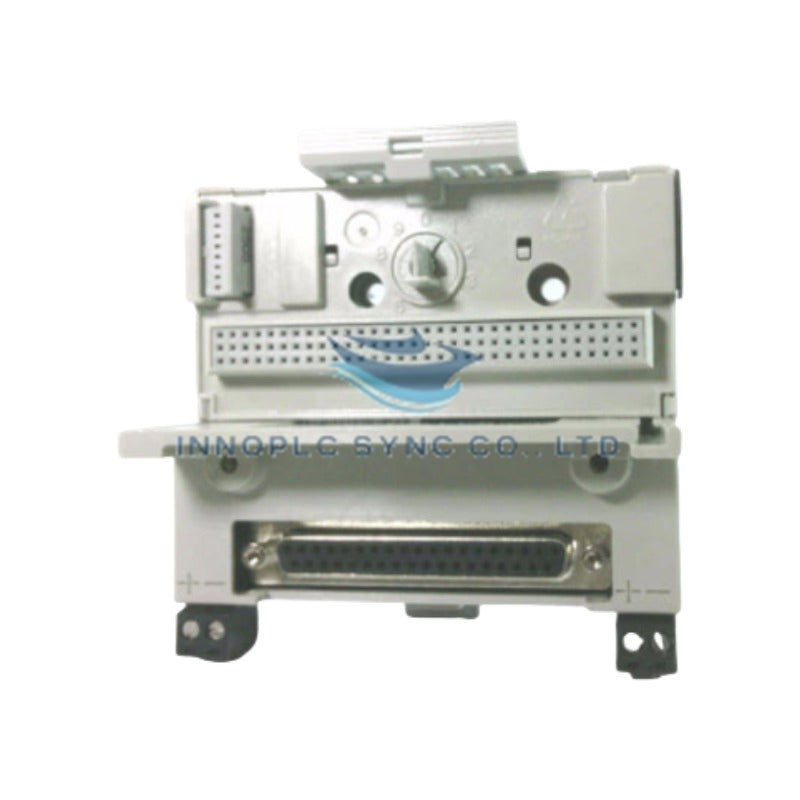

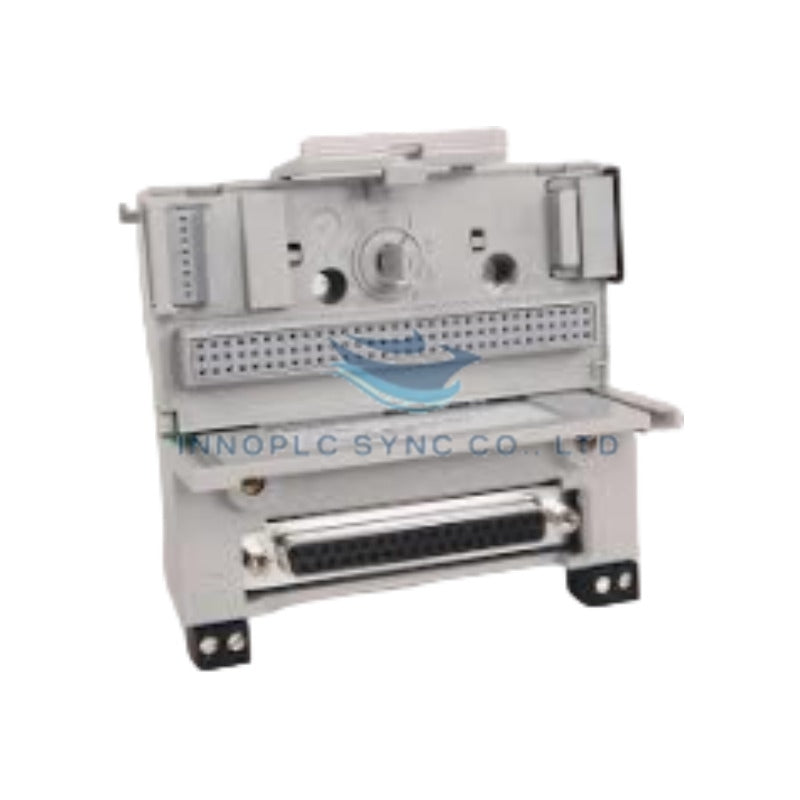

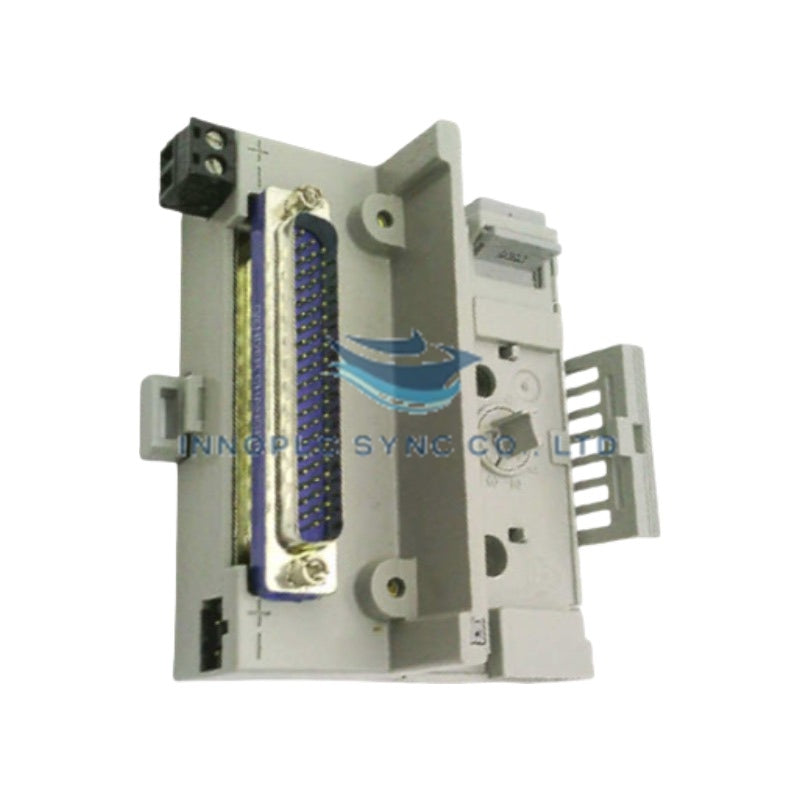

واحد پایه ترمینال ورودی/خروجی Allen-Bradley 1794-TB62DS
Allen-Bradley 1794-TB62DS که با عنوان واحد پایه ترمینال 1794-TB62DS نیز در فهرست محصولات آمده است، بهعنوان یک قطعه سختافزاری اختصاصی برای ترمینیشن سیگنالهای فیلد و اتصال ماژول به باس پشتی در سیستمهای Flex I/O شرکت Allen-Bradley عمل میکند. این واحد دارای رابط D-shell با 62 پین است تا دستهسیمهای فیلد با تراکم بالا را به ماژولهای عملکردی Flex I/O نصبشده متصل کند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 1794-TB62DS |
| برند | Allen-Bradley |
| مبدأ | ایالات متحده آمریکا |
| وزن | 0.37 پوند (0.17 کیلوگرم) |
| ابعاد | ابعاد استاندارد پایه Flex I/O |
| دمای کاری | 0 تا 55 درجه سانتیگراد |
| مصرف برق | قطعه پایه ترمینال غیرفعال |
| کانکتور رابط | کانکتور مادگی D-shell با 62 پین |
| درجه حفاظت محفظه | IP20 |
| نوع نصب | ریل DIN مدل TS35 یا نصب روی پنل |
| دستهبندی محصول | واحد پایه ترمینال / لوازم جانبی پنل |
سرعت ارتباط باس پشتی و شبکههای EtherNet/IP
پایه ترمینال 1794-TB62DS مسیر فیزیکی باس پشتی Flexbus داخلی را ایجاد میکند و ارتباط قطعی بین ماژولهای I/O متصل و رابطهای آداپتور EtherNet/IP را امکانپذیر میسازد. طراحی ترمینیشن D-shell با 62 پین، قطع سریع و تجمیع سیگنالهای پرتراکم را فراهم میکند و در نتیجه تأخیر سیمکشی و فضای اشغالشده در تابلوهای کنترل چندکاناله کاهش مییابد. موانع ایزولاسیون الکتریکی تعبیهشده در شاسی پایه، مسیرهای سیگنال را در برابر تداخل متقابل کانالها و تداخل الکتریکی فرکانسبالای باس پشتی محافظت میکنند.
سؤالات متداول
س: چه نوع اتصال فیزیکی سیمکشی فیلد در واحد پایه 1794-TB62DS استفاده میشود؟
پ: این ماژول دارای یک کانکتور مادگی D-shell یکپارچه و پرتراکم با 62 پین است که برای اتصال مستقیم به مجموعههای دستهسیم از پیش سیمکشیشده طراحی شده است.
س: چه درجه حفاظت در برابر نفوذی برای شاسی 1794-TB62DS اعمال میشود؟
پ: واحد پایه ترمینال دارای درجه حفاظت محیطی IP20 است و باید داخل یک محفظه محافظ نصب شود.
س: پایه ترمینال 1794-TB62DS از نظر مکانیکی چگونه در کابینت کنترل نصب میشود؟
پ: این واحد مستقیماً روی ریلهای استاندارد DIN مدل TS35 نصب میشود یا میتوان آن را با استفاده از سوراخهای پیچ نصب، مستقیماً به پنل پشتی محفظه محکم کرد.
راهنمای نصب در محل
- واحد پایه ترمینال 1794-TB62DS را روی ریل DIN مدل TS35 دارای اتصال زمین جا بزنید یا با استفاده از پیچهای نصب مناسب به پنل محکم کنید.
- پایههای ترمینال مجاور را روی ریل به یکدیگر بلغزانید تا کانکتورهای باس پشتی Flexbus پیش از نصب کارتهای عملکردی I/O در هم قفل شوند.
- مجموعه کابل D-shell از پیش سیمکشیشده با 62 پین را به کانکتور پایه ترمینال متصل کنید و پیچهای نگهدارنده را برای محکمکردن رابط سفت کنید.
- ریل DIN یا صفحه نصب را بهطور پیوسته به زمین متصل کنید تا مسیر کمامپدانسی برای سرکوب نویز و تخلیه الکترواستاتیکی فراهم شود.
- پیش از وارد کردن ماژول، کلید مکانیکی ماژول روی پایه ترمینال را در موقعیت موردنیاز برای ماژول I/O موردنظر تنظیم کنید.
