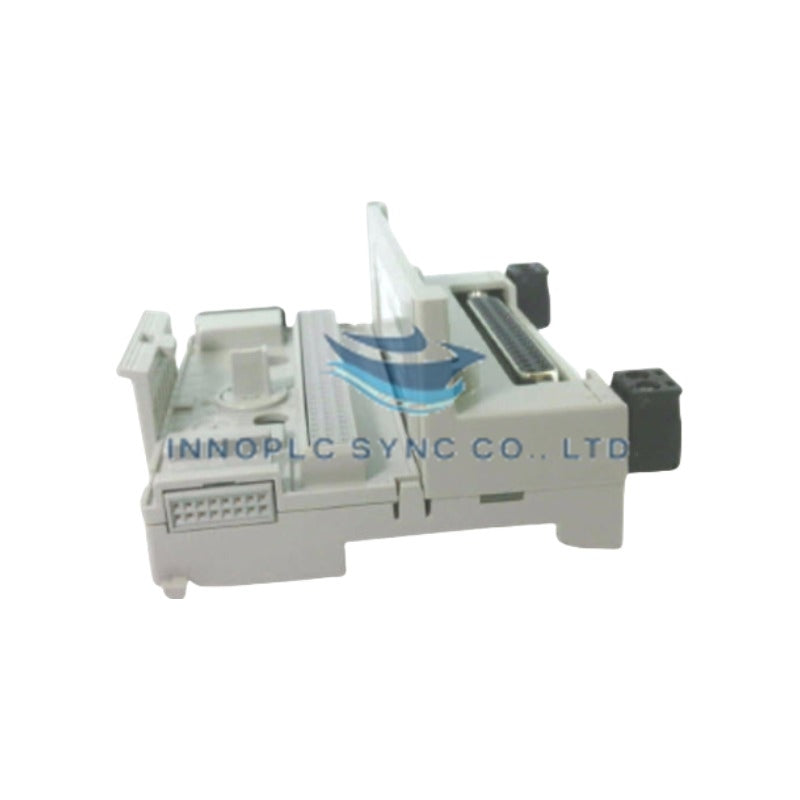

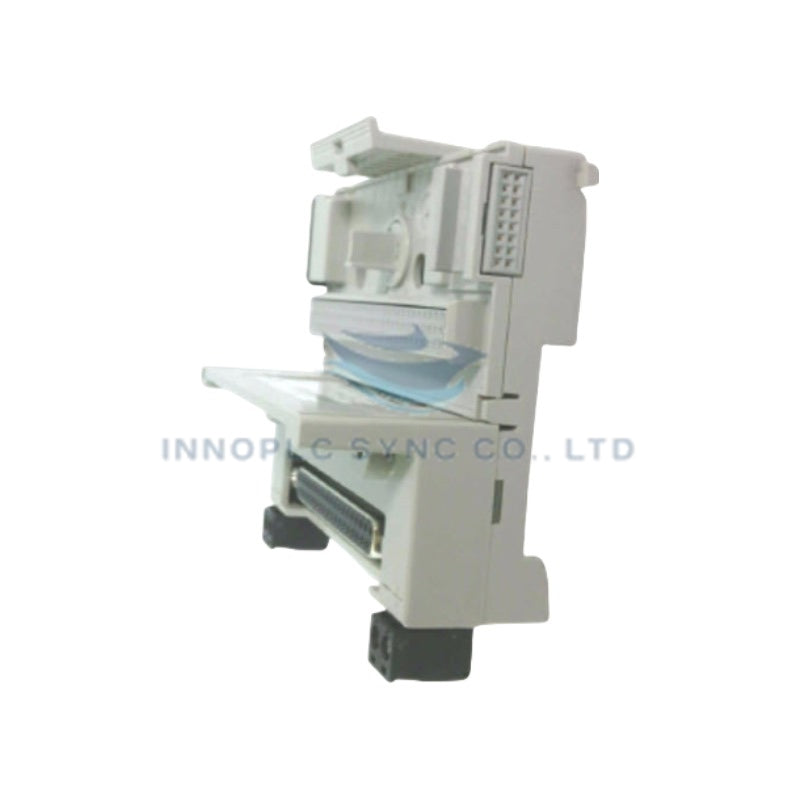

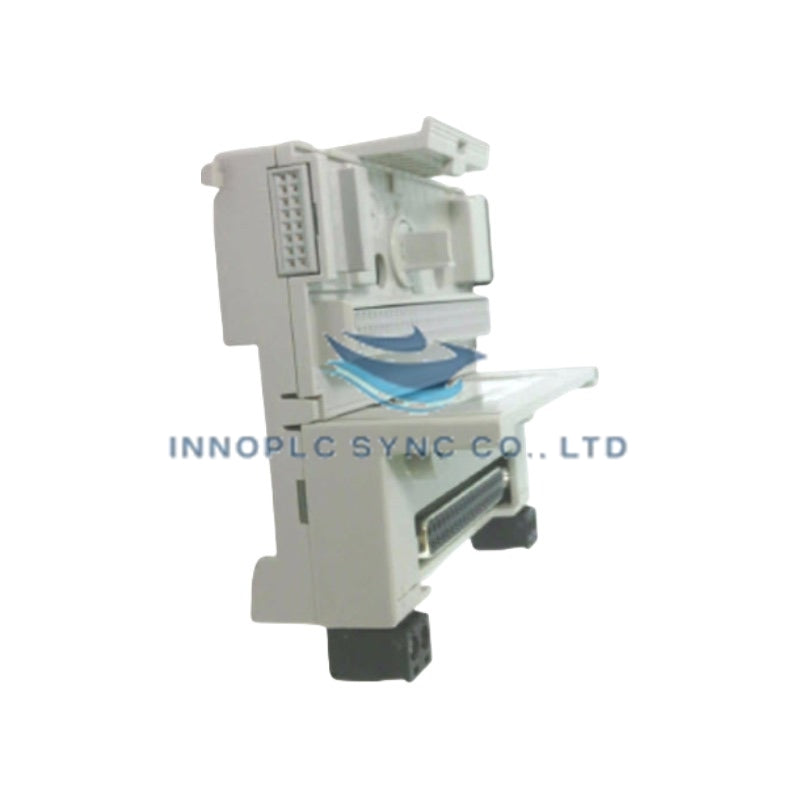

واحد پایه ترمینال Flex I/O مدل 1794-TB37DS از Allen-Bradley

SKU: 1794-TB37DS

Manufacturer: Allen-Bradley
Product No.: 1794-TB37DS
Condition：در انبار
Product Type: پایه‌های ترمینال
Product Origin: USA
Payment:T/T, Western Union
Weight: 140g
Shipping port: Xiamen
Warranty: 12 months

Allen-Bradley 1794-TB37DS که با عنوان واحد پایه ترمینال 1794-TB37DS نیز فهرست شده است، به‌عنوان یک قطعه سخت‌افزاری اختصاصی برای ترمینیشن سیگنال‌های میدانی و اتصال به باس پشتی ماژول‌ها در سیستم‌های Flex I/O شرکت Allen-Bradley عمل می‌کند. این واحد دارای یک رابط D-shell سی‌وهفت‌پینی است تا مجموعه‌کابل‌های میدانی از پیش سیم‌کشی‌شده را مستقیماً به ماژول‌های I/O نصب‌شده 1794 متصل کند.

مشخصات سخت‌افزاری

پارامتر	مشخصات
مدل	1794-TB37DS
برند	Allen-Bradley
مبدأ	ایالات متحده آمریکا
وزن	0.30 پوند (0.14 کیلوگرم)
ابعاد	ابعاد استاندارد پایه Flex I/O
دمای کاری	0 تا 55 درجه سانتی‌گراد
مصرف برق	قطعه پایه ترمینال غیرفعال
رابط اتصال	کانکتور مادگی D-shell سی‌وهفت‌پینی
درجه حفاظت محفظه	IP20
نوع نصب	ریل DIN نوع TS35 یا نصب روی پنل
دسته‌بندی محصول	واحد پایه ترمینال / لوازم جانبی پنل

شبکه‌های قطعی EtherNet/IP و سرعت باس پشتی

پایه ترمینال 1794-TB37DS ماژول‌های کاربردی نصب‌شده را مستقیماً به باس پشتی Flexbus متصل می‌کند و ارتباط پرسرعت با آداپتورهای EtherNet/IP را امکان‌پذیر می‌سازد. استفاده از رابط اتصال D-shell سی‌وهفت‌پینی، نصب سریع دسته‌سیم‌های میدانی را ممکن می‌کند و خطاهای سیم‌کشی جداگانه نقطه‌به‌نقطه را از بین می‌برد. مسیرهای سیگنال داخلی به‌گونه‌ای هدایت شده‌اند که جداسازی فیزیکی حفظ شود و از تداخل متقابل میان سیگنال‌های ارتباطی باس پشتی و خطوط I/O میدانی جلوگیری شود.

پرسش‌های متداول

س: چه نوع رابط اتصالی روی پایه ترمینال 1794-TB37DS ارائه شده است؟

پ: این واحد پایه دارای یک کانکتور یکپارچه D-shell سی‌وهفت‌پینی است که برای اتصال سریع کابل‌های چندرشته‌ای از پیش سیم‌کشی‌شده طراحی شده است.

س: چه درجه حفاظت در برابر نفوذی برای واحد پایه 1794-TB37DS اعمال می‌شود؟

پ: این شاسی دارای درجه حفاظت محفظه باز IP20 است و باید داخل یک تابلو کنترل مناسب نصب شود.

س: پایه ترمینال 1794-TB37DS چگونه داخل کابینت تجهیزات محکم می‌شود؟

پ: این واحد روی ریل‌های DIN استاندارد TS35 نصب می‌شود یا می‌توان آن را با پیچ مستقیماً به صفحه پنل کابینت متصل کرد.

راهنمای نصب میدانی

پایه ترمینال 1794-TB37DS را روی ریل DIN نوع TS35 دارای اتصال زمین جا بزنید یا آن را با پیچ به پنل پشتی محفظه محکم کنید.
واحد را به‌صورت جانبی داخل پایه‌های ترمینال مجاور بلغزانید تا کانکتورهای باس پشتی Flexbus کاملاً در یکدیگر قفل شوند.
دسته‌سیم D-shell سی‌وهفت‌پینی از پیش سیم‌کشی‌شده را به رابط پایه متصل کنید و پیچ‌های نگهدارنده کانکتور را سفت کنید.
کلید مکانیکی ماژول روی پایه ترمینال را روی موقعیت تعیین‌شده موردنیاز کارت I/O مربوطه تنظیم کنید.
اطمینان حاصل کنید که ریل DIN یا سطح پنل به زمین متصل است تا حفاظت در برابر تخلیه الکترواستاتیکی در سراسر مجموعه I/O فراهم شود.

اطلاعات سفارش و گارانتی

شرایط خرید و بازگشت

راهنمایی‌های دقیق در مورد حداقل مقدار سفارش، زمان‌های تحویل، گزینه‌های پرداخت، گارانتی و سیاست‌های بازگشت.

ما با کمال میل سفارشات عمده را قبول می‌کنیم، با حداقل مقدار سفارش تنها یک واحد.

در صورت درخواست، می‌توانیم تمام مدارک لازم، از جمله گواهی‌های مبدا/تطابق و سایر مدارک صادراتی مورد نیاز را ارائه دهیم.

ما 100% پرداخت T/T (انتقال تلگرافی) را قبل از ارسال قبول می‌کنیم. برای اقلامی که زمان تحویل دارند، 30% پیش‌پرداخت الزامی است و 70% باقی‌مانده قبل از ارسال قابل پرداخت است. برای انتقالات RMB، لطفاً در صورت داشتن نماینده‌ای در چین با ما تماس بگیرید.

تمام اقلام جدید و اصلی با گارانتی استاندارد یک ساله ارائه می‌شوند. برای گزینه‌های گارانتی تمدید شده، لطفاً با ما تماس بگیرید تا جزئیات قیمت را دریافت کنید.

ما رضایت شما را در اولویت قرار می‌دهیم. اگر نیاز به بازگشت یک کالا دارید، باید این کار را ظرف ۳۰ روز از تاریخ خرید انجام دهید. محصول باید استفاده نشده، باز نشده و در بسته‌بندی اصلی خود، شامل تمام لوازم جانبی باشد. بازپرداخت‌ها ظرف ۵-۷ روز کاری پس از دریافت بازگشت پردازش خواهند شد. لطفاً توجه داشته باشید که هزینه‌های حمل و نقل و بسته‌بندی غیرقابل بازگشت هستند.
