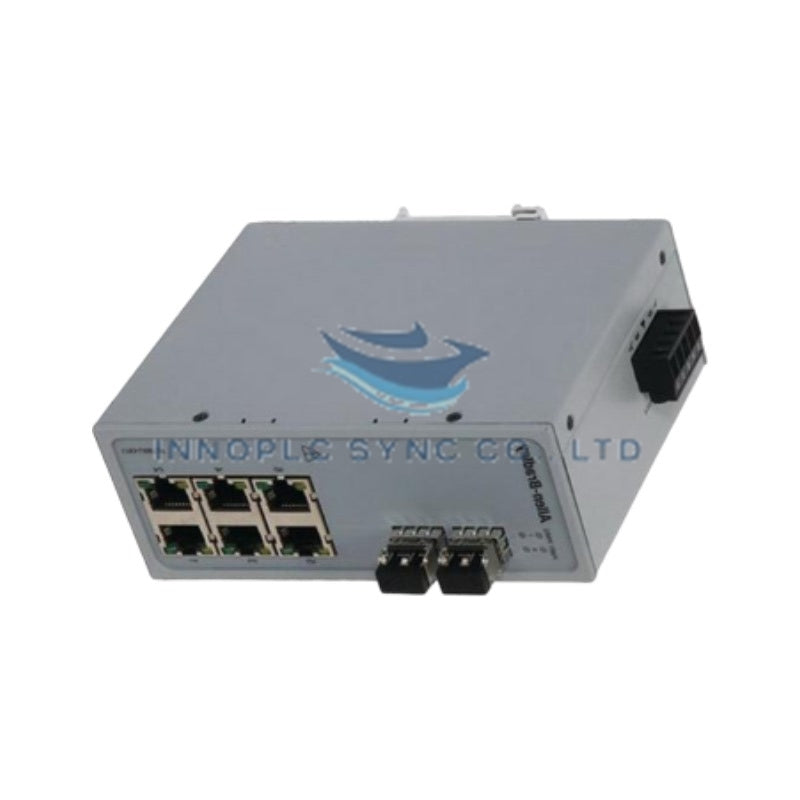

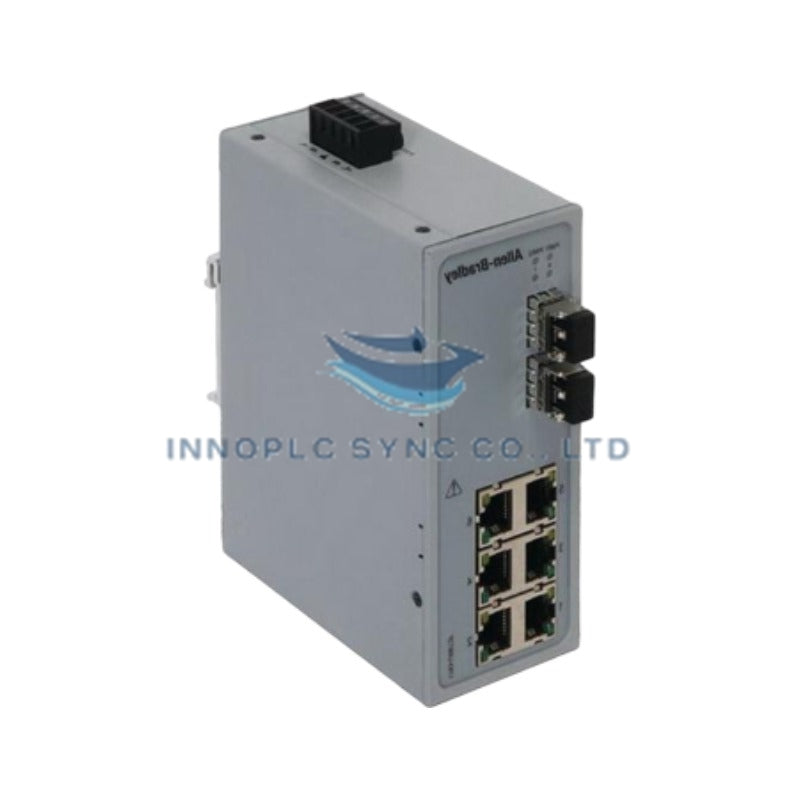

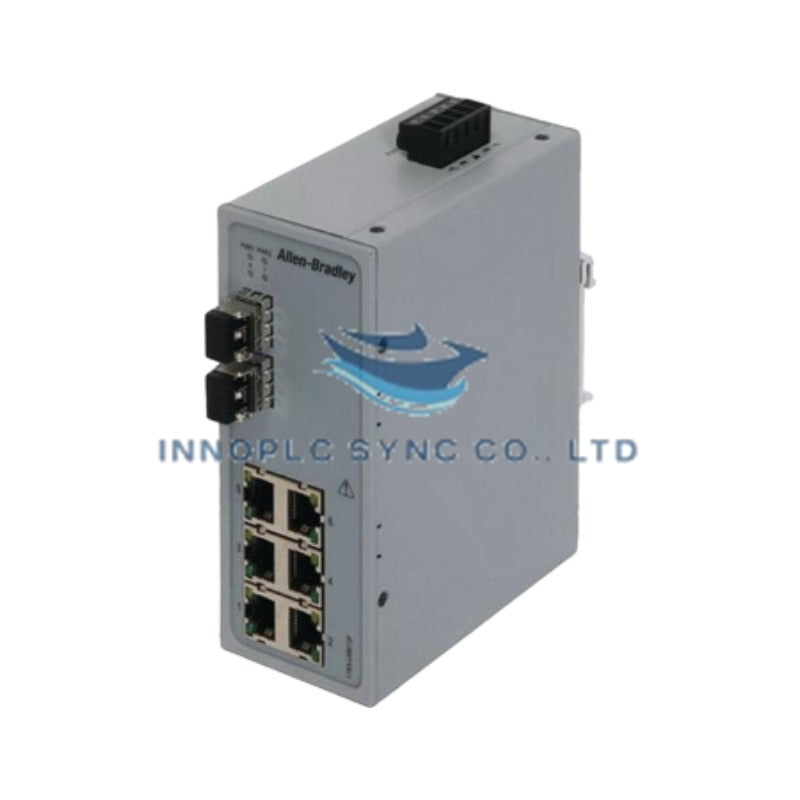

سوئیچ اترنت مدیریت‌نشده Stratix 2000 مدل 1783-US7T1F از Allen-Bradley

SKU: 1783-US7T1F

Manufacturer: Allen-Bradley
Product No.: 1783-US7T1F
Condition：در انبار
Product Type: سوئیچ‌های اترنت صنعتی
Product Origin: USA
Payment:T/T, Western Union
Weight: 750g
Shipping port: Xiamen
Warranty: 12 months

دستگاه Allen-Bradley 1783-US7T1F (سوئیچ بدون مدیریت 1783-US7T1F) که برای شبکه‌های قطعی EtherNet/IP در سامانه‌های کنترل صنعتی پیکربندی شده است، اجرای مستقیم فیزیکی/الکتریکی را فراهم می‌کند. این سوئیچ لایه ۲ بدون مدیریت Stratix 2000، هفت پورت مسی Fast Ethernet RJ45 (با سرعت ۱۰/۱۰۰ مگابیت‌برثانیه) را با یک پورت بالادستی فیبر نوری Fast Ethernet چندحالته (با سرعت ۱۰۰ مگابیت‌برثانیه) ترکیب می‌کند تا بخش‌های شبکه را در محیط‌های کنترلی دارای نویز الکتریکی یا با فاصله زیاد، بدون نیاز به پیکربندی آدرس IP یا سربار نرم‌افزار مدیریت‌شده، گسترش دهد.

مشخصات سخت‌افزاری

پارامتر	مشخصات
مدل	1783-US7T1F
برند	Allen-Bradley
مبدأ	ایالات متحده آمریکا
وزن	1.68 پوند (0.76 کیلوگرم)
ابعاد	محفظه استاندارد قابل نصب روی ریل DIN
دمای کاری	-10 تا 60 درجه سانتی‌گراد
مصرف برق	24 VDC اسمی (12 تا 48 VDC، کلاس 2)
پورت‌های مسی	۷ پورت RJ45 (۱۰/۱۰۰ مگابیت‌برثانیه، Auto MDI/MDI-X)
پورت فیبر نوری	۱ پورت فیبر چندحالته (100Base-FX)
فاصله انتقال	حداکثر ۲ کیلومتر از طریق لینک فیبر چندحالته
نوع نصب	نصب روی ریل DIN به عرض ۳۵ میلی‌متر
خانواده محصول	سری اترنت صنعتی Stratix 2000

گذرگاه بک‌پلین و شبکه‌های قطعی

1783-US7T1F با استفاده از معماری سوئیچینگ ذخیره‌سازی و ارسال با سرعت سیم، جریان ترافیک شبکه قطعی EtherNet/IP را حفظ می‌کند. این سخت‌افزار به‌عنوان یک رابط لایه ۲ بدون مدیریت، فریم‌های پیام CIP (پروتکل صنعتی مشترک) را به‌صورت شفاف میان پردازنده‌های PLC، رک‌های I/O توزیع‌شده و پنل‌های HMI عبور می‌دهد. حفاظت یکپارچه در برابر طوفان پخشی و عملکرد تمام‌دوطرفه، از برخورد بسته‌ها جلوگیری می‌کند، پهنای باند ارتباطی را بهینه می‌سازد و سازگاری فلش میان‌افزار را در گره‌های کنترلر متصل به یکدیگر حفظ می‌کند.

سؤالات متداول

س: آیا 1783-US7T1F پیش از راه‌اندازی به پیکربندی نرم‌افزاری یا اختصاص آدرس IP نیاز دارد؟

پ: خیر، 1783-US7T1F به‌عنوان یک سوئیچ لایه ۲ بدون مدیریت عمل می‌کند و پس از اعمال برق 24 VDC و اتصال کابل‌های رسانه اترنت، بلافاصله شروع به کار می‌کند.

س: برای پورت فیبر نوری 1783-US7T1F از چه نوع کابل فیبر و کانکتوری استفاده می‌شود؟

پ: این ماژول از کابل‌کشی استاندارد فیبر نوری چندحالته (62.5/125 um یا 50/125 um) با طول موج 1300 nm استفاده می‌کند و فاصله انتقال را تا ۲ کیلومتر افزایش می‌دهد.

راهنمای نصب در محل

ترمینال منبع تغذیه: سیم‌های منبع تغذیه 24 VDC افزونه را به دوشاخه ترمینال قابل جدا شدن وصل کنید و از رعایت قطبیت صحیح سیم‌ها (+VDC، -VDC و اتصال زمین بدنه) اطمینان یابید.
نصب گیره‌ای روی ریل DIN: گیره فنری پشتی محفظه فلزی را به‌طور ایمن روی ریل DIN استاندارد ۳۵ میلی‌متری داخل کابینت کنترل قفل کنید.
اتصال کابل‌های مسی: کابل‌های زوج‌به‌هم‌تابیده صنعتی شیلددار (STP) از نوع Category 5e یا Category 6 را در پورت‌های ۱ تا ۷ وارد کنید تا کانکتورهای RJ45 در جای خود قفل شوند.
اتصال فیبر نوری: درپوش‌های محافظ گردوغبار را از پورت فیبر چندحالته بردارید و جامپرهای فیبر تمیز را وصل کنید و از سیم‌کشی متقاطع صحیح TX به RX اطمینان یابید.
اتصال زمین و شیلدینگ: بررسی کنید ترمینال اتصال زمین محفظه، از طریق یک سیم اتصال زمین کوتاه و ضخیم، مستقیماً به پیچ اتصال زمین عملکردی کابینت متصل باشد تا ولتاژهای اضافه و EMI سرکوب شوند.

اطلاعات سفارش و گارانتی

شرایط خرید و بازگشت

راهنمایی‌های دقیق در مورد حداقل مقدار سفارش، زمان‌های تحویل، گزینه‌های پرداخت، گارانتی و سیاست‌های بازگشت.

ما با کمال میل سفارشات عمده را قبول می‌کنیم، با حداقل مقدار سفارش تنها یک واحد.

در صورت درخواست، می‌توانیم تمام مدارک لازم، از جمله گواهی‌های مبدا/تطابق و سایر مدارک صادراتی مورد نیاز را ارائه دهیم.

ما 100% پرداخت T/T (انتقال تلگرافی) را قبل از ارسال قبول می‌کنیم. برای اقلامی که زمان تحویل دارند، 30% پیش‌پرداخت الزامی است و 70% باقی‌مانده قبل از ارسال قابل پرداخت است. برای انتقالات RMB، لطفاً در صورت داشتن نماینده‌ای در چین با ما تماس بگیرید.

تمام اقلام جدید و اصلی با گارانتی استاندارد یک ساله ارائه می‌شوند. برای گزینه‌های گارانتی تمدید شده، لطفاً با ما تماس بگیرید تا جزئیات قیمت را دریافت کنید.

ما رضایت شما را در اولویت قرار می‌دهیم. اگر نیاز به بازگشت یک کالا دارید، باید این کار را ظرف ۳۰ روز از تاریخ خرید انجام دهید. محصول باید استفاده نشده، باز نشده و در بسته‌بندی اصلی خود، شامل تمام لوازم جانبی باشد. بازپرداخت‌ها ظرف ۵-۷ روز کاری پس از دریافت بازگشت پردازش خواهند شد. لطفاً توجه داشته باشید که هزینه‌های حمل و نقل و بسته‌بندی غیرقابل بازگشت هستند.
