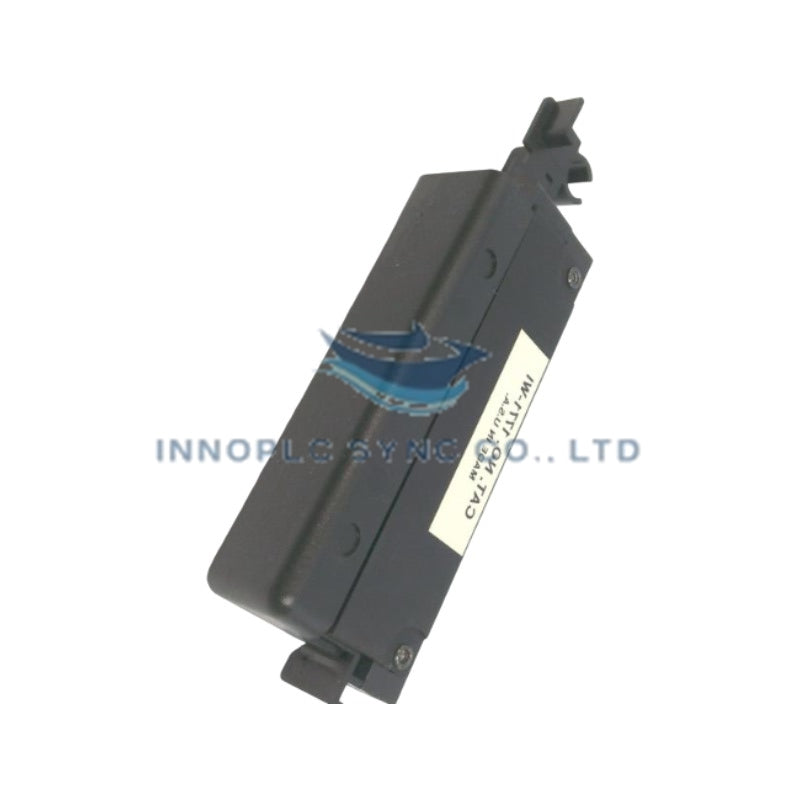

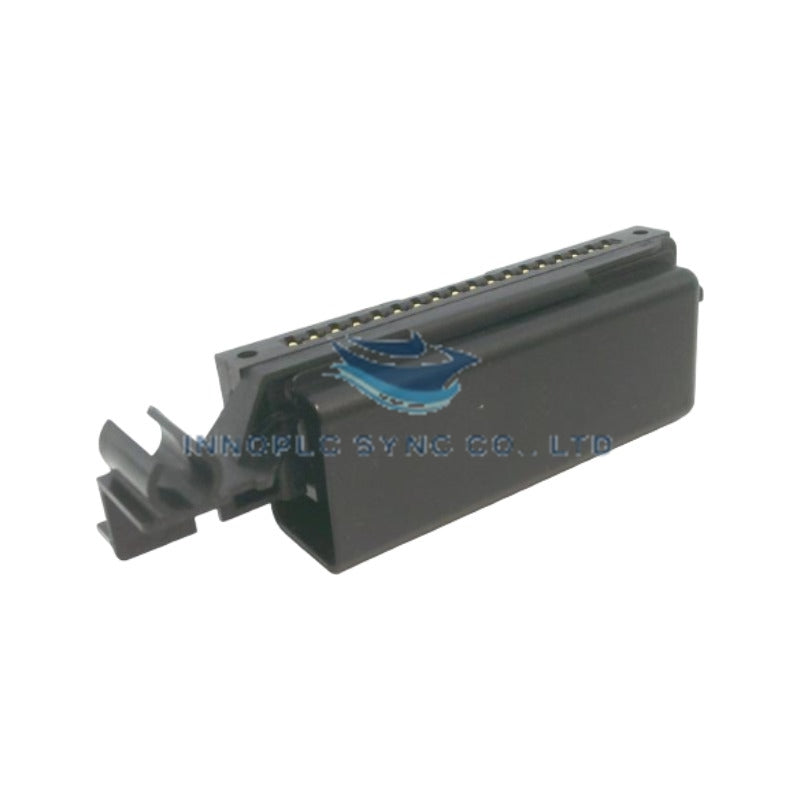

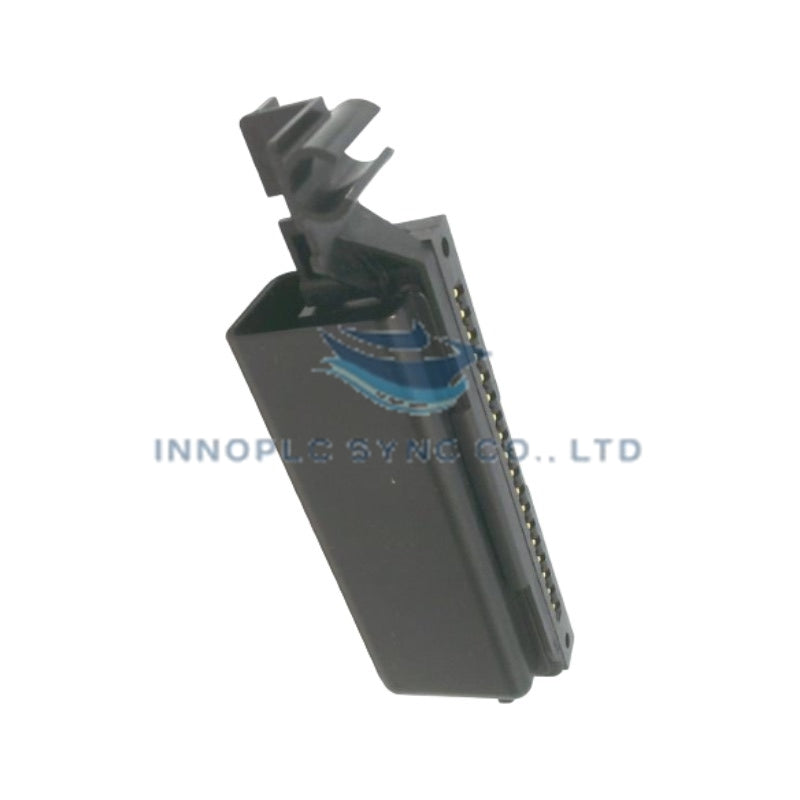

بازوی سیمکشی ترموکوپل 1771-WI آلن-بردلی
این قطعه که برای ترمینیشن سیگنال با چگالی بالا در شاسیهای I/O مدل Allen-Bradley 1771 پیکربندی شده است، Allen-Bradley 1771-WI (بازوی سیمکشی 1771-WI)، اتصال فیزیکی/الکتریکی مستقیم را فراهم میکند. این قطعه از طریق ۱۸ نقطه ترمینال پیچی اختصاصی، اتصالات الکتریکی بین سیمکشی ترموکوپلهای میدانی و ماژولهای ورودی ترموکوپل 1771-IXE را برقرار میکند، بدون اینکه هنگام تعویض ماژول، سیمکشی باسپشتی مختل شود.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 1771-WI |
| برند | Allen-Bradley |
| مبدأ | ایالات متحده |
| وزن | 0.26 پوند (0.12 کیلوگرم) |
| ابعاد | فرمفاکتور استاندارد بازوی سیمکشی I/O مدل 1771 |
| دمای کاری | محدوده کاری استاندارد صنعتی |
| مصرف توان | قطعه غیرفعال / بدون مصرف در حالت بیکار |
| تعداد ترمینال | ۱۸ ترمینال پیچی |
| ماژول سازگار | ماژول ورودی ترموکوپل Allen-Bradley 1771-IXE |
| سازگاری سیم | سیم رابط ترموکوپل / سیم سیگنال مسی |
| نوع نصب | نصب مستقیم بهصورت جا زدن در مجموعه محوری شاسی I/O |
یکپارچگی باسپشتی و مقیاسپذیری چگالی I/O
این بازوی سیمکشی هنگام نصب یا خارج کردن کارتهای مجاور ترموکوپل، اتصالات دائمی سیمکشی پنل را حفظ میکند و امکان افزایش چگالی I/O را بدون اختلال در سرعت ارتباط باسپشتی داخلی فراهم میسازد. حسگرهای جبران اتصال سرد (CJC) تعبیهشده در مجموعه، دقت سیگنال را در هر ۱۸ کانال ترمینال حفظ میکنند، از رانش سیگنال میلیولت جلوگیری کرده و ورودیهای حسگر سطحپایین را در برابر تداخل الکترومغناطیسی فرکانسبالا درون محفظههای کنترلی محافظت میکنند.
پرسشهای متداول
س: آیا 1771-WI امکان تعویض ماژول 1771-IXE را در حالی که برق میدان وصل است فراهم میکند؟
پ: بله، بازوی سیمکشی روی پینهای محوری خود به سمت بیرون میچرخد تا از کانکتور لبهای جلوی ماژول 1771-IXE جدا شود و امکان تعویض گرم یا تعویض کارت را بدون جدا کردن سیمهای مجزای میدان فراهم کند.
س: بازوی 1771-WI از چه نوع اتصالات سیمکشی پشتیبانی میکند؟
پ: این بازو دارای ۱۸ ترمینال پیچی مقاوم است که برای محکم کردن کابلشوهای دوشاخهای یا سیمهای رابط ترموکوپل مسی تکرشتهای/چندرشتهای لخت، بهصورت مستقیم طراحی شدهاند.
دستورالعملهای نصب در محل
- پینهای محوری بالایی و پایینی بازوی سیمکشی 1771-WI را با شیارهای نصب روی پایه شاسی I/O مدل 1771 همراستا کنید.
- روکش انتهای سیمهای ترموکوپل میدان را با دقت جدا کنید تا هادیها خراشیده یا زخمی نشوند، یا سیمها را با کانکتورهای دوشاخهای عایقدار سرسیمگذاری کنید.
- جفتهای ترموکوپل میدان را به جفت ترمینالهای تعیینشده روی 1771-WI متصل کنید و بر اساس نوع ترموکوپل، قطبیت مثبت و منفی را بهدرستی حفظ کنید.
- پیچهای ترمینال را محکم ببندید تا تماسهای کممقاومت ایجاد شده و نیروی محرکه حرارتی ناخواسته در نقاط اتصال به حداقل برسد.
- بازوی سیمکشی را به سمت داخل بچرخانید تا مکانیزم ضامن، آن را بهطور ایمن روی محفظه جلویی ماژول 1771-IXE قفل کند.
