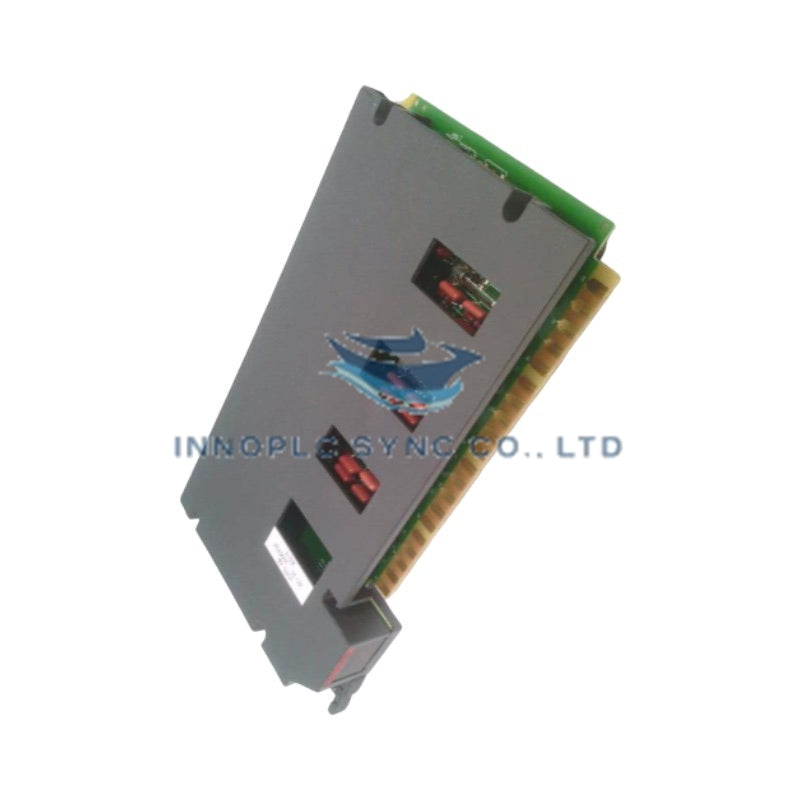

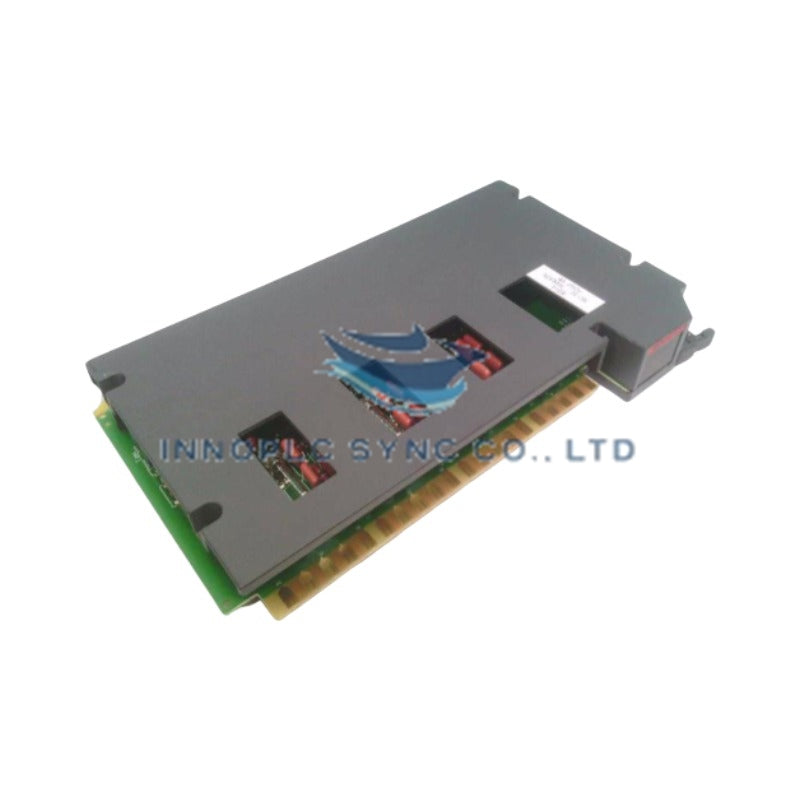

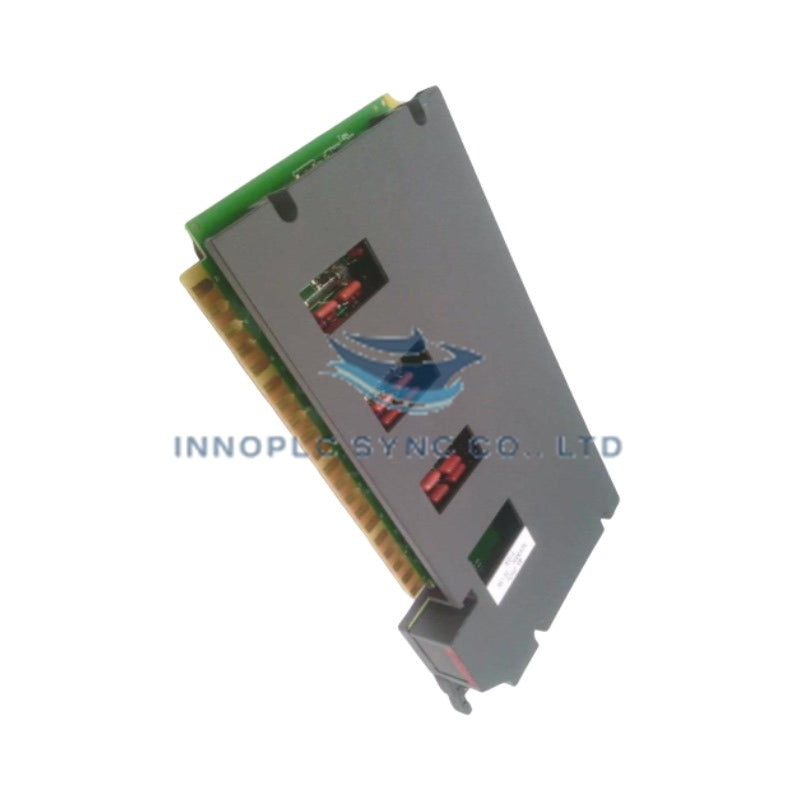

ماژول خروجی دیجیتال AC کنترلر PLC-5 مدل 1771-OAN از Allen-Bradley
Allen-Bradley 1771-OAN که با عنوان ماژول خروجی دیجیتال 1771-OAN نیز فهرست شده است، به‌عنوان یک مؤلفه سخت‌افزاری اختصاصی برای کنترل بارهای AC با چگالی بالا و سوئیچینگ سیگنال در سیستم‌های Allen-Bradley PLC-5 عمل می‌کند. این ماژول دارای ۳۲ خروجی AC حالت‌جامد است که به ۴ گروه ایزوله، شامل ۸ کانال در هر گروه، تقسیم شده‌اند و شیرهای برقی، راه‌اندازهای موتور و کنتاکتورها را در محدوده ولتاژ کاری ۸۰ تا ۲۶۵ VAC کنترل می‌کند.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 1771-OAN |
| برند | Allen-Bradley |
| مبدأ | USA |
| وزن | 2.95 lbs (1.34 kg) |
| ابعاد | ماژول تک‌اسلات استاندارد ورودی/خروجی 1771 |
| دمای کاری | ۰ تا ۶۰ deg C |
| مصرف توان | جریان بک‌پلین: 0.3 A در 5 VDC |
| تعداد خروجی | ۳۲ نقطه AC با چگالی بالا (۴ گروه ۸تایی) |
| ولتاژ کاری | ۸۰ تا ۲۶۵ VAC (نامی: 120/240 VAC، 47-63 Hz) |
| جریان خروجی هر نقطه | 1.0 A در 30 deg C / 0.3 A در 60 deg C |
| جریان خروجی هر گروه | 2.0 A در 30 deg C / 0.6 A در 60 deg C |
| جریان خروجی هر ماژول | 8.0 A در 30 deg C / 2.4 A در 60 deg C |
| خط تولید | پلتفرم ورودی/خروجی Allen-Bradley PLC-5 1771 |
باس بک‌پلین و کنترل قطعی
1771-OAN با بک‌پلین شاسی ورودی/خروجی یونیورسال 1771 ارتباط برقرار می‌کند و در هر اسکن ورودی/خروجی، فرمان‌های وضعیت خروجی نگاشت‌بیتی را مستقیماً از پردازنده PLC-5 از طریق باس موازی بک‌پلین دریافت می‌کند. این ماژول دارای ایزولاسیون نوری بین منطق بک‌پلین و مدارهای سوئیچینگ AC سمت فیلد است تا خطوط ارتباطی داخلی بک‌پلین را در برابر گذراهای سوئیچینگ محافظت کند. سازگاری پایدار فلش میان‌افزار و منطق قفل سیگنال، ارتباط پایدار و سرعت انتقال ثابت باس بک‌پلین را در پیکربندی‌های پیچیده شاسی PLC-5 تضمین می‌کنند.
سؤالات متداول
پرسش: محدودیت‌های کاهش ظرفیت جریان بر اثر حرارت برای ماژول 1771-OAN چیست؟
پاسخ: ظرفیت جریان با افزایش دما کاهش می‌یابد: حداکثر جریان پیوسته هر نقطه در 30 deg C برابر با 1.0 A است (که در 60 deg C به 0.3 A کاهش می‌یابد)، درحالی‌که حداکثر جریان کل ماژول در 30 deg C برابر با 8.0 A است (که در 60 deg C به 2.4 A کاهش می‌یابد).
پرسش: آیا می‌توان برای ۴ گروه یک ماژول 1771-OAN از ولتاژهای مختلف منبع AC استفاده کرد؟
پاسخ: بله، ۳۲ کانال به ۴ گروه ایزوله، شامل ۸ نقطه در هر گروه، تقسیم شده‌اند و به این ترتیب می‌توان تغذیه مشترک هر گروه را از یک منبع ولتاژ AC مستقل در محدوده ۸۰ تا ۲۶۵ VAC تأمین کرد.
راهنمای نصب در محل
- ایزوله‌سازی برق: پیش از نصب یا خارج کردن ماژول از رک ورودی/خروجی 1771، برق بک‌پلین شاسی و برق AC فیلد را قطع کنید.
- هم‌راستاسازی نوارهای کدگذاری: مطمئن شوید نوارهای پلاستیکی کدگذاری صحیح در کانکتور بک‌پلین شاسی 1771 قرار گرفته‌اند تا از نصب تصادفی ماژول‌های نادرست جلوگیری شود.
- سیم‌کشی ترمینال فیلد: بارهای AC فیلد را به بازوی سیم‌کشی 1771-WN متصل کنید که به اسلات شاسی متصل است و برای هر گروه مشترک ۸نقطه‌ای، تغذیه‌های جداگانه در نظر بگیرید.
- حفاظت با فیوز: روی سیم تغذیه هر گروه، فیوزهای خارجی سریع‌العمل نصب کنید تا تریاک‌های سوئیچینگ خروجی در برابر اضافه‌جریان یا آسیب ناشی از اتصال کوتاه محافظت شوند.
- مهار اضافه‌ولتاژ: سرکوبگرهای اضافه‌ولتاژ RC را به‌صورت موازی با بارهای القایی فیلد (شیرهای برقی و سیم‌پیچ کنتاکتورها) متصل کنید تا تداخل الکترومغناطیسی و جهش‌های ولتاژ به حداقل برسند.
