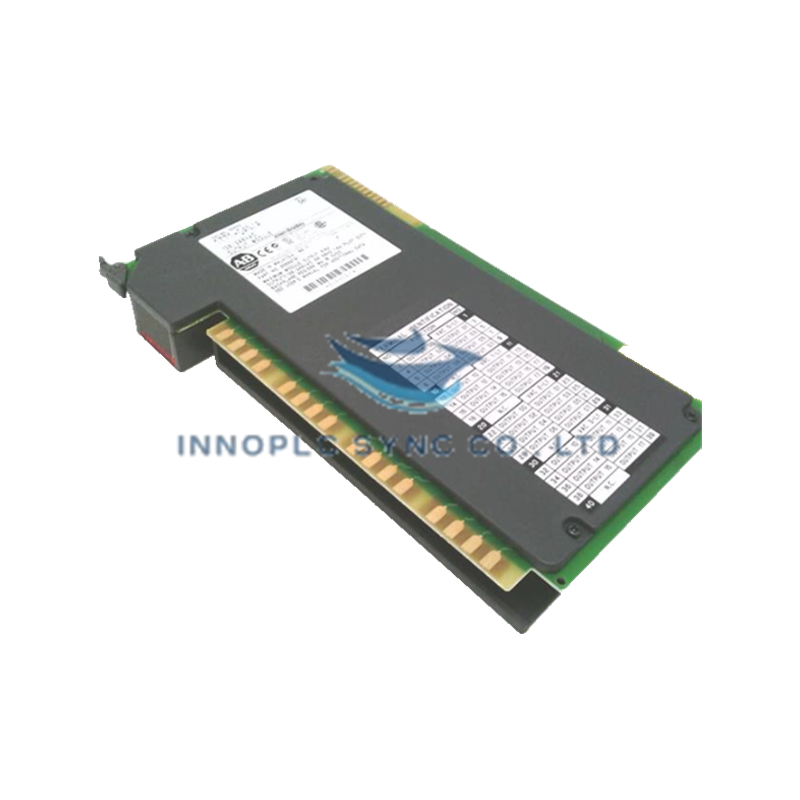

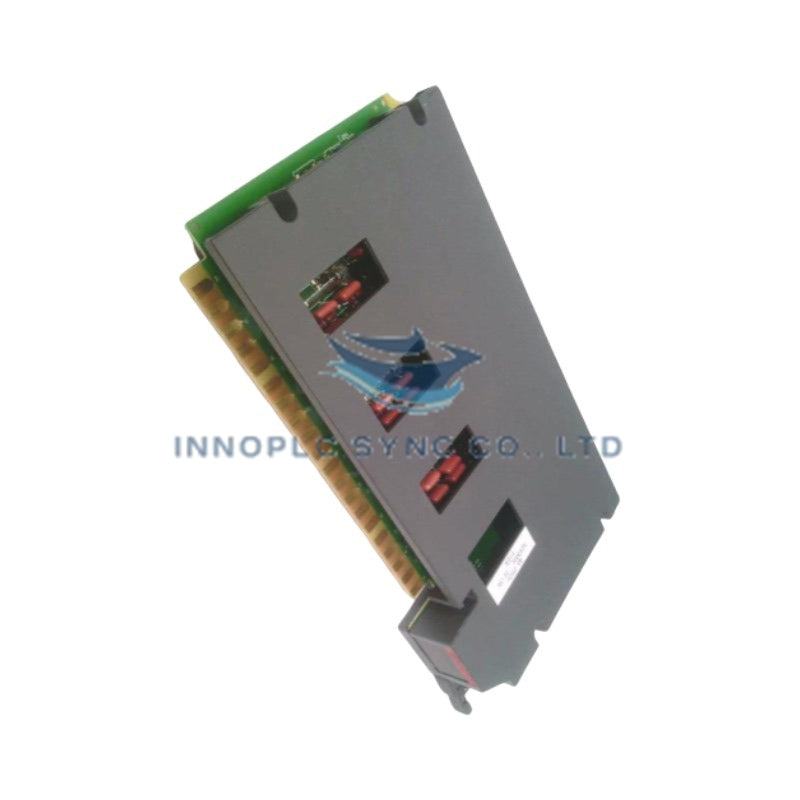

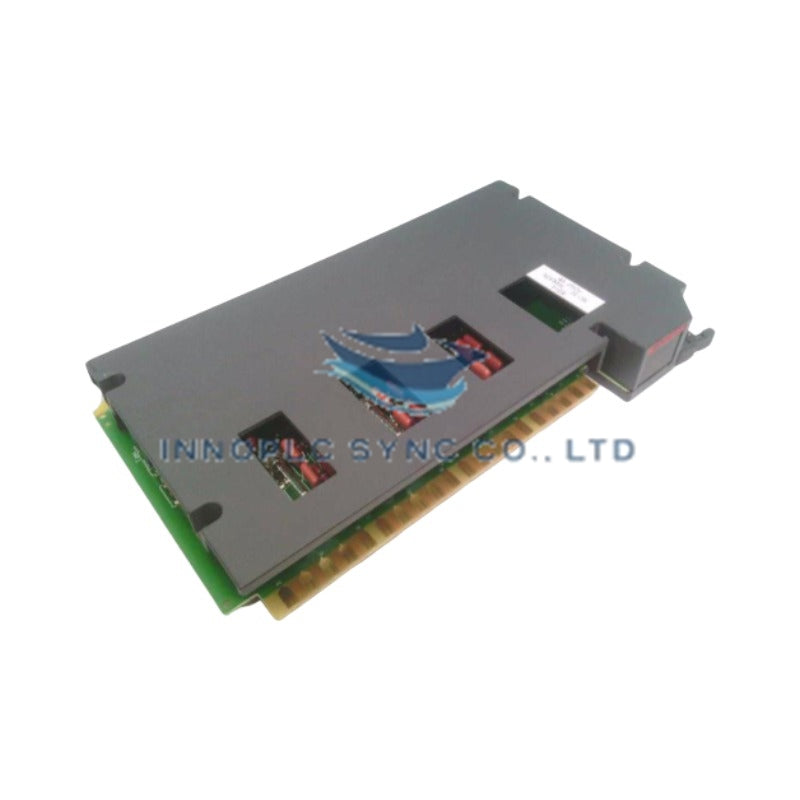

ماژول آداپتور ControlNet آلن-برادلی 1771-ACN15
Allen-Bradley 1771-ACN15 که با عنوان ماژول رابط ارتباطی 1771-ACN15 نیز ثبت شده است، بهعنوان یک قطعه سختافزاری اختصاصی برای پردازش لینک ورودی/خروجی (I/O) راه دورِ قطعی و پرسرعت در معماریهای شبکه ControlNet عمل میکند. این ماژول امکان رابط فیزیکی و پروتکلی مستقیم بین یک کنترلکننده قابلبرنامهریزی مرکزی و شاسیهای I/O یونیورسال 1771 راه دور را از طریق یک سیستم رسانهای کابل کواکسیال واحد فراهم میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 1771-ACN15 |
| برند | Allen-Bradley |
| مبدأ | ایالات متحده آمریکا |
| وزن | 1.98 پوند (0.90 کیلوگرم) |
| ابعاد | ماژول استاندارد تکشیاره 1771 |
| دمای کار | 0 تا 60 درجه سانتیگراد |
| مصرف برق | 1.0 آمپر در 5 ولت DC (جریان گذرگاه پشتی) |
| پروتکل شبکه | ControlNet 1.5 و بالاتر |
| رابط رسانه | کواکسیال BNC تکدرگاه غیرتکراری |
| نرخ ارتباط | 5 مگابیتبرثانیه |
| ایزولاسیون گذرگاه پشتی | ایزولاسیون گالوانیکی پیوسته 500 ولت AC |
گذرگاه پشتی و ارتباطات قطعی
این ماژول ترجمه فریمها را با سرعت بالا بین گذرگاه موازی استاندارد 1771 و شبکه میدانی ControlNet انجام میدهد. 1771-ACN15 با استفاده از لایههای پروتکل عبور توکن قطعی و با سرعت 5 مگابیتبرثانیه، انتقالهای زمانبندیشده دادههای I/O و بستههای پیامرسانی زمانبندینشده را بدون برخورد ترافیک در گذرگاه پشتی مسیریابی میکند. منطق پردازنده داخلی بهطور پیوسته بهروزرسانی جدول تصویر I/O را در اسلاتهای I/O محلی 1771 مدیریت میکند و همزمانی با گره کنترلکننده PLC اصلی را حفظ مینماید.
سؤالات متداول
س: جریان مصرفی گذرگاه پشتی ماژول 1771-ACN15 در حین کارکرد پیوسته چقدر است؟
پ: این ماژول حداکثر جریان 1.0 آمپر را در 5 ولت DC از منبع تغذیه شاسی محلی 1771 مصرف میکند.
س: آیا 1771-ACN15 از اتصالهای رسانه کواکسیال دوگانه و افزونه ControlNet پشتیبانی میکند؟
پ: خیر، 1771-ACN15 صرفاً برای اتصالهای رسانهای تکدرگاه و غیرتکراری با استفاده از یک رابط انشعاب BNC واحد پیکربندی شده است.
س: برای این آداپتور، چه موقعیتهایی از پینهای کدگذاری روی گذرگاه پشتی شاسی 1771 لازم است؟
پ: برای اطمینان از همراستایی صحیح ماژول و جلوگیری از نصب ماژول نادرست، نوارهای پلاستیکی کدگذاری باید بین پینهای 4 و 6 و نیز بین پینهای 22 و 24 روی کانکتور گذرگاه پشتی قرار گیرند.
راهنمای نصب در محل
- ایزولهسازی برق: پیش از وارد کردن یا خارج کردن ماژول آداپتور ارتباطی از سمت چپترین اسلات آداپتور، منبع تغذیه شاسی 1771 را بیبرق کنید.
- بررسی کدگذاری گذرگاه پشتی: مطمئن شوید نوارهای پلاستیکی کدگذاری بین پینهای 4-6 و 22-24 روی کانکتور کارت گذرگاه پشتی شاسی بهطور ایمن نصب شدهاند.
- اتصال کابل کواکسیال: انشعاب کابل کواکسیال RG-6 را با استفاده از کانکتورهای استاندارد BNC با امپدانس 75 اهم به درگاه BNC جلویی متصل کرده و قفل سرنیزهای را با دست محکم کنید.
- انتخاب نشانی گره: پیش از لغزاندن واحد داخل اسلات شاسی، نشانی گره شبکه را با استفاده از سوئیچهای چرخشی واقع در پنل جانبی ماژول تنظیم کنید.
- رویههای اتصال زمین: برای حذف اختلاف پتانسیل ولتاژ، اطمینان حاصل کنید که شیلد کابل کواکسیال در محل انشعاب و مطابق با دستورالعملهای استاندارد ایزولاسیون رسانه ControlNet به زمین متصل شده است.
