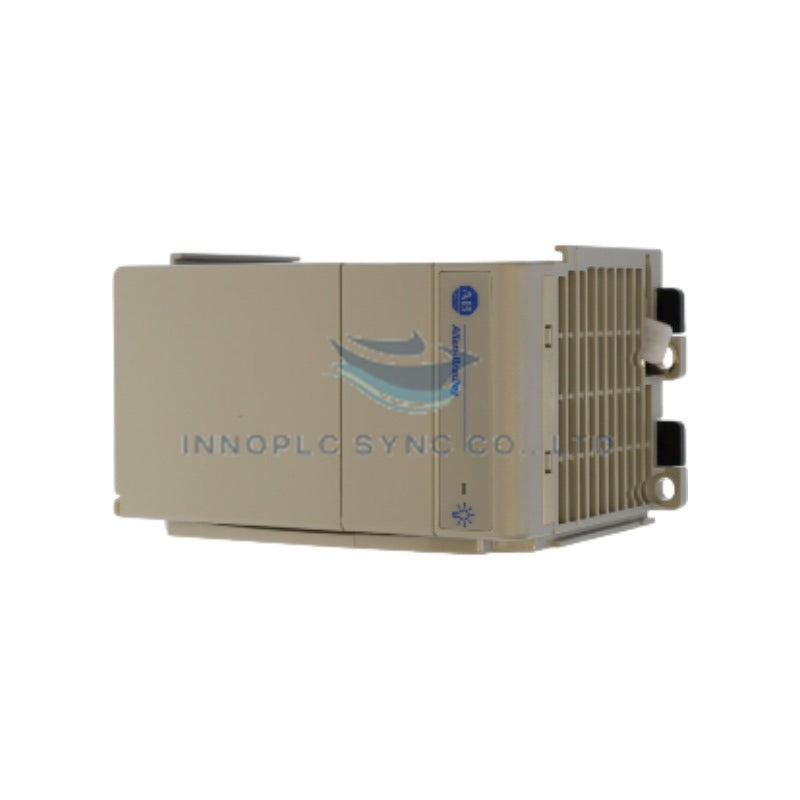

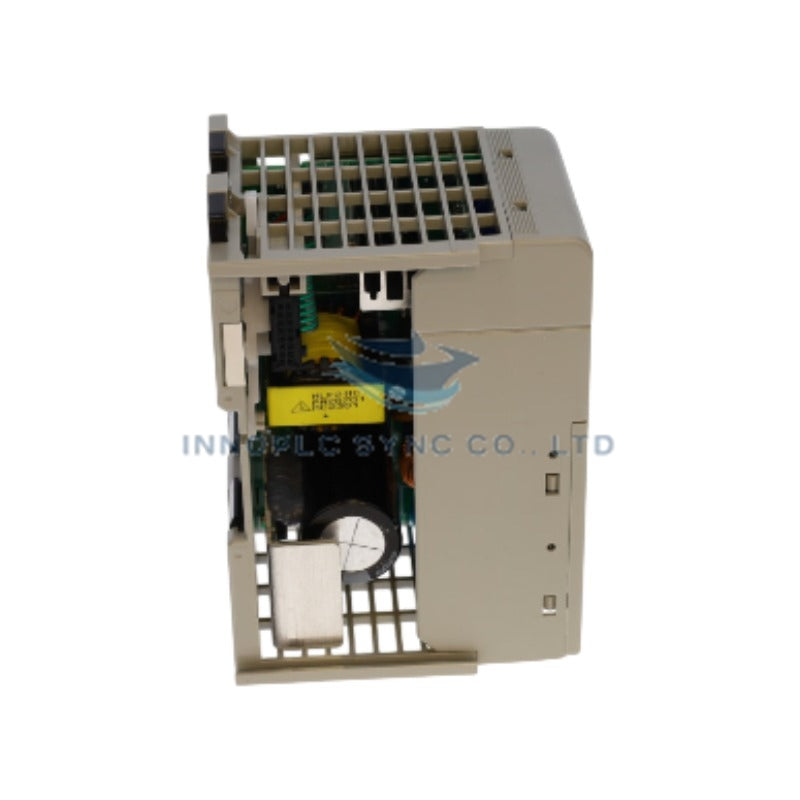

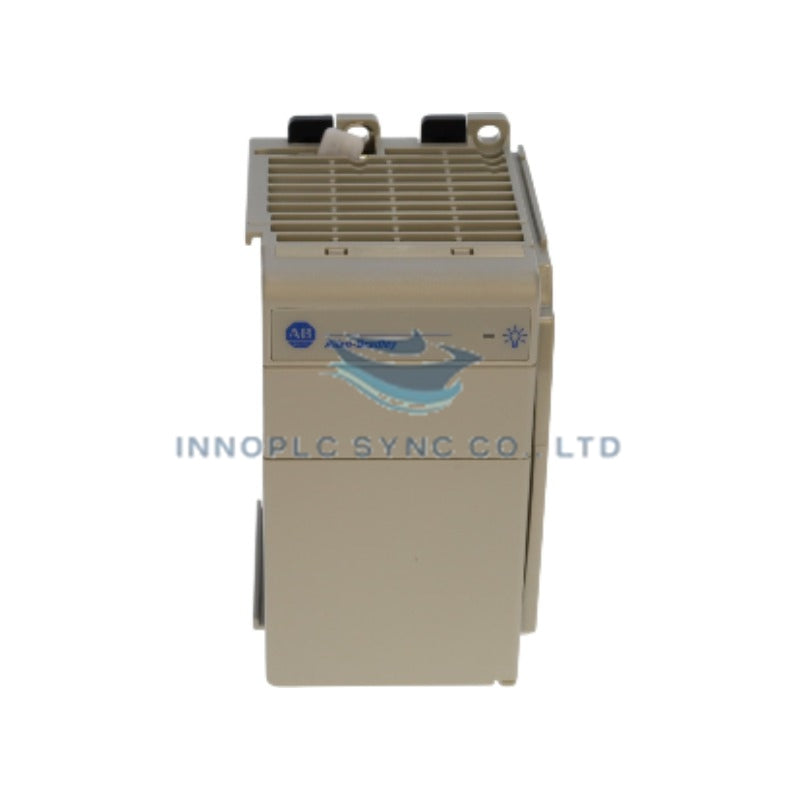

ماژول منبع تغذیه CompactLogix آلن-بردلی 1769-PB4

SKU: 1769-PB4

Manufacturer: Allen-Bradley
Product No.: 1769-PB4
Condition：در انبار
Product Type: ماژول‌های منبع تغذیه
Product Origin: USA
Payment:T/T, Western Union
Weight: 450g
Shipping port: Xiamen
Warranty: 12 months

Allen-Bradley 1769-PB4 که با عنوان ماژول منبع تغذیه DC 1769-PB4 نیز فهرست شده است، به‌عنوان یک قطعه سخت‌افزاری اختصاصی برای توزیع توان باس داخلی سیستم در پلتفرم‌های Allen-Bradley CompactLogix عمل می‌کند.

جزئیات پسوند و ماتریس مدل

1769: نشان‌دهنده پلتفرم سخت‌افزاری Compact I/O برای سیستم‌های Allen-Bradley CompactLogix.
PB: کد طبقه‌بندی سخت‌افزار منبع تغذیه جریان مستقیم (DC).
4: گونه نشان‌دهنده ظرفیت توان خروجی در خانواده سخت‌افزاری 1769.

مشخصات سخت‌افزاری

پارامتر	مشخصات
مدل	1769-PB4
برند	Allen-Bradley
مبدأ	USA
وزن	0.45 kg (1.00 lbs)
ابعاد	عرض استاندارد منبع تغذیه Compact I/O مدل 1769
دمای کاری	0 تا 60 deg C
مصرف توان	ظرفیت خروجی 14.5 W
ولتاژ ورودی	19.2 تا 31.2 VDC
ولتاژ خروجی	تغذیه بک‌پلین 5 VDC و 24 VDC
حداکثر جریان باس	4.0 A در 5 VDC و 2.0 A در 24 VDC
سازگاری سیستم	بانک‌های I/O مدل 1769 در Allen-Bradley CompactLogix

ارتباط باس بک‌پلین و I/O قطعی

منبع تغذیه Allen-Bradley 1769-PB4 توان تنظیم‌شده سیستم را از طریق مسیرهای ارتباطی باس بک‌پلین پرسرعت برای راه‌اندازی پردازنده‌های CompactLogix و کارت‌های I/O مجاور تأمین می‌کند. این ماژول که در شبکه‌های قطعی EtherNet/IP به‌طور قابل‌اعتماد کار می‌کند، تبدیل پایدار ولتاژ و کنترل اتلاف حرارتی را برای حفظ مقیاس‌پذیری پیوسته چگالی I/O فراهم می‌سازد. سازگاری یکپارچه با فلش فریم‌ور و پایش توزیع توان از بازنشانی منطق هنگام سوئیچینگ بارهای القایی سیم‌کشی میدانی سنگین در رک‌های کنترل محلی جلوگیری می‌کنند.

پرسش‌های متداول

پرسش: منبع تغذیه 1769-PB4 می‌تواند چند ماژول I/O را در یک بانک توسعه CompactLogix راه‌اندازی کند؟

پاسخ: این ماژول می‌تواند ماژول‌های I/O محلی را تا محدوده جریان مجاز خود، یعنی 4.0 A در 5 VDC و 2.0 A در 24 VDC، و در محدوده حداکثر مجاز فاصله منبع تغذیه راه‌اندازی کند.

پرسش: آیا 1769-PB4 از حفاظت در برابر پلاریته معکوس در ترمینال‌های ورودی DC پشتیبانی می‌کند؟

پاسخ: بله، این دستگاه به مدارهای داخلی سرکوب اضافه‌ولتاژ ورودی و حفاظت در برابر پلاریته معکوس مجهز است تا هنگام نصب سیم‌کشی میدانی از آسیب به قطعات داخلی جلوگیری کند.

راهنمای نصب میدانی

پیش از اتصال سیم‌کشی میدانی به ترمینال ورودی 1769-PB4، همه منابع تغذیه خارجی اولیه 24 VDC را خاموش کنید.
منبع تغذیه را روی ریل DIN، در مجاورت کنترلر CompactLogix یا بانک رک توسعه محلی، محکم نصب کنید.
خطوط تغذیه 19.2-31.2 VDC را با استفاده از هادی‌های مسی با سطح مقطع مناسب سیم‌کشی کنید و پیچ‌های ترمینال را با گشتاور مشخص‌شده محکم کنید.
ترمینال اتصال زمین حفاظتی (PE) را مستقیماً با استفاده از یک سیم اتصال زمین کوتاه و کم‌امپدانس به شینه زمین محفظه متصل کنید.
کانکتورهای باس ماژول‌های مجاور را به یکدیگر قفل کنید تا هدایت مطمئن ولتاژ بک‌پلین و پایداری مکانیکی حفظ شود.
