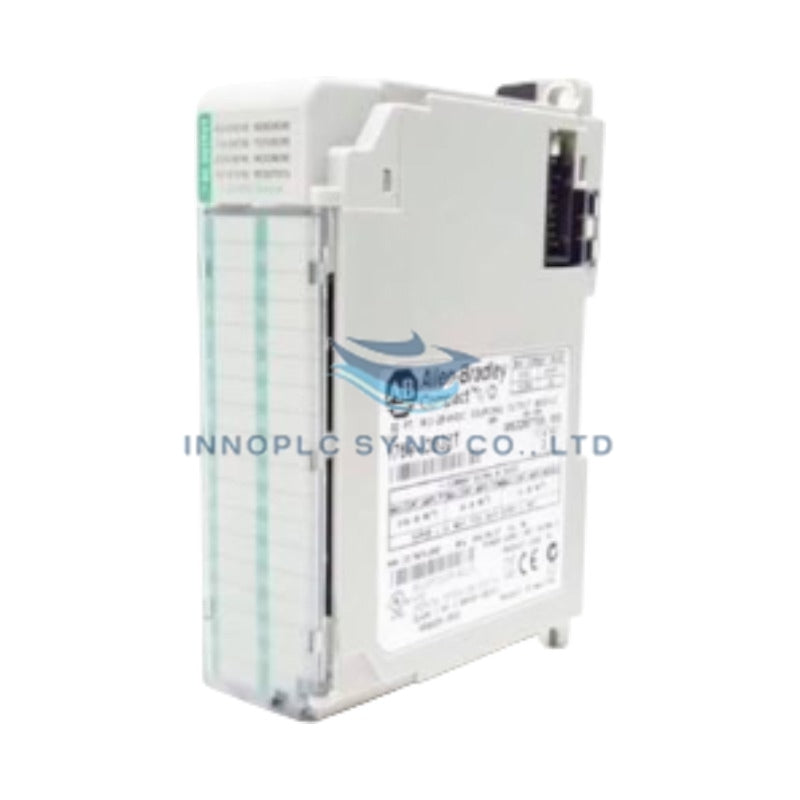

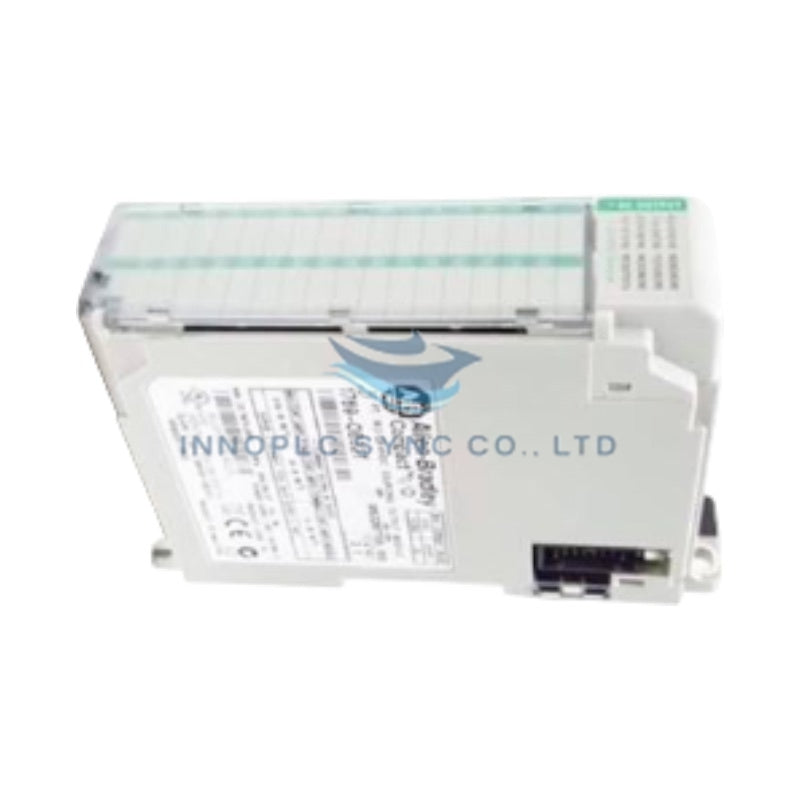

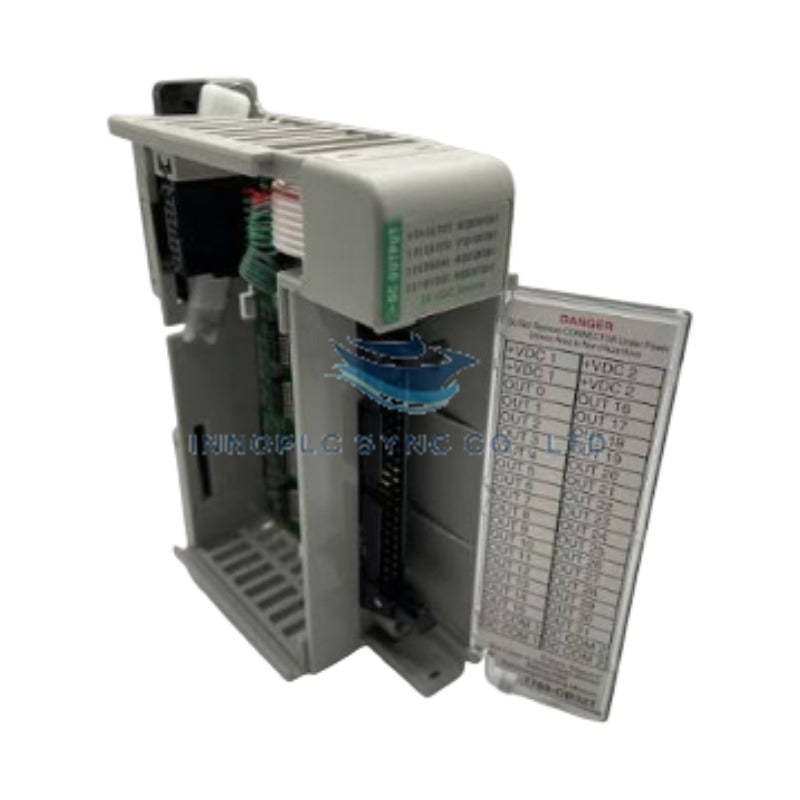

ماژول خروجی ۳۲ کاناله CompactLogix مدل 1769-OB32T از Allen-Bradley
Allen-Bradley 1769-OB32T بهعنوان ماژول اصلی خروجی دیجیتال 1769-OB32T برای اجرای توزیع سیگنالهای کنترلی منبعدهیشده گسسته در پلتفرمهای CompactLogix و MicroLogix 1500 استفاده میشود.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 1769-OB32T |
| برند | Allen-Bradley |
| مبدأ | USA |
| وزن | 0.68 kg (1.50 lbs) |
| ابعاد | 118 x 35 x 87 mm (4.65 x 1.38 x 3.43 in) |
| دمای کاری | 0 to 60 deg C (32 to 140 deg F) |
| مصرف برق | 220 mA at 5.1 VDC backplane draw (4.67 W heat dissipation) |
| نوع خروجی | 32-Channel Sourcing Digital Output (24 VDC Nominal) |
| محدوده ولتاژ کاری | 10.2 to 26.4 VDC |
| حد جریان پیوسته | 0.5 A per point, 2.0 A per common, 4.0 A maximum per module |
| حد جریان هجومی | 2.0 A per point for 10 ms (repeatable every 2 seconds) |
| زمان تأخیر روشن/خاموش | On-state delay: 0.5 ms / Off-state delay: 4.0 ms |
| رتبه فاصله منبع تغذیه | 8 Modules |
سرعت ارتباط باس بکپلین و عملکرد EtherNet/IP
1769-OB32T مستقیماً به ساختار باس بکپلین محلی متصل میشود و مسیریابی کانال با چگالی بالا را با حداقل جریان مصرفی بکپلین فراهم میکند. این ماژول با داشتن مشخصات اجرای قطعی سیگنال، تأخیرهای سوئیچینگ خروجی تا 0.5 ms را برای انتقالهای فعالسازی مدیریت میکند. سرعت ارتباط باس بکپلین و سازگاری فلش فریمور امکان مقیاسپذیری ورودی/خروجی با چگالی بالا را فراهم میکنند و همزمان ایزولاسیون نشتی حالت خاموش پیوسته 0.1 mA را حفظ میکنند. طراحی مدار شامل ایزولاسیون گالوانیکی تقویتشده برای جلوگیری از ورود نویزهای گذرا به شاسی کنترلر اصلی است.
سؤالات متداول
س: حداکثر فاصله نصب ماژول 1769-OB32T از منبع تغذیه آن چقدر است؟
پ: این ماژول دارای رتبه فاصله منبع تغذیه برابر با 8 ماژول است. ماژول باید در فاصله حداکثر 8 شکاف از منبع تغذیه 1769 روی مجموعه بکپلین قرار گیرد.
س: محدودیتهای جریان هجومی برای خروجیهای کانالهای مجزای 1769-OB32T چیست؟
پ: هر کانال منبعدهیشده جریان هجومی اوج تا 2.0 A را حداکثر به مدت 10 ms پشتیبانی میکند و این جریان هر 2 ثانیه قابل تکرار است. جریان بار پیوسته نباید از 0.5 A برای هر نقطه یا 4.0 A بهصورت مجموع در سراسر ماژول بیشتر شود.
س: کدام لوازم جانبی سیمکشی جایگزین با این ماژول سازگار هستند؟
پ: این ماژول از ترمینال جایگزین 1769-RTBN18 (18 پین) و مجموعه درِ جایگزین 1769-RDU استفاده میکند.
راهنمای نصب در محل
- ماژول را روی ریل DIN با عرض 35 mm یا مستقیماً با استفاده از پیچهای M4 روی صفحه پشتی تابلو نصب کنید و از پیوستگی اتصال زمین عملکردی (FE) از طریق گیرههای نصب ریل DIN اطمینان حاصل کنید.
- برای جریان هوای همرفتی و اتلاف حرارت در محفظه نوع باز، حداقل فاصله عمودی 50 mm (2 inches) را در بالا و پایین محفظه ماژول حفظ کنید.
- ماژول را برای رعایت رتبه فاصله منبع تغذیه، در محدوده 8 شکاف توسعه از منبع تغذیه سیستم نصب کنید.
- اتصالات میدانی را با استفاده از سیم مسی توپر 22 to 14 AWG یا سیم مسی افشان 22 to 16 AWG خاتمه دهید. پیچهای ترمینال را با گشتاور 0.68 Nm (6 in-lbs) سفت کنید.
- پیش از اعمال توان خروجی 24 VDC، بررسی کنید که اهرم باس روی ماژول مجاور بهدرستی قفل شده باشد تا حلقه ارتباطی بکپلین تکمیل شود.
