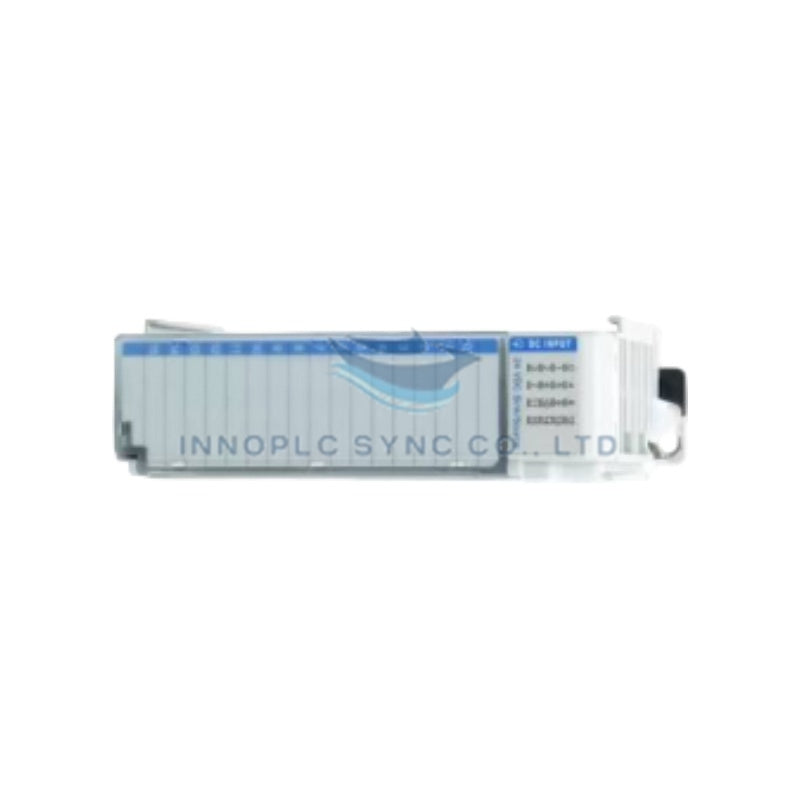

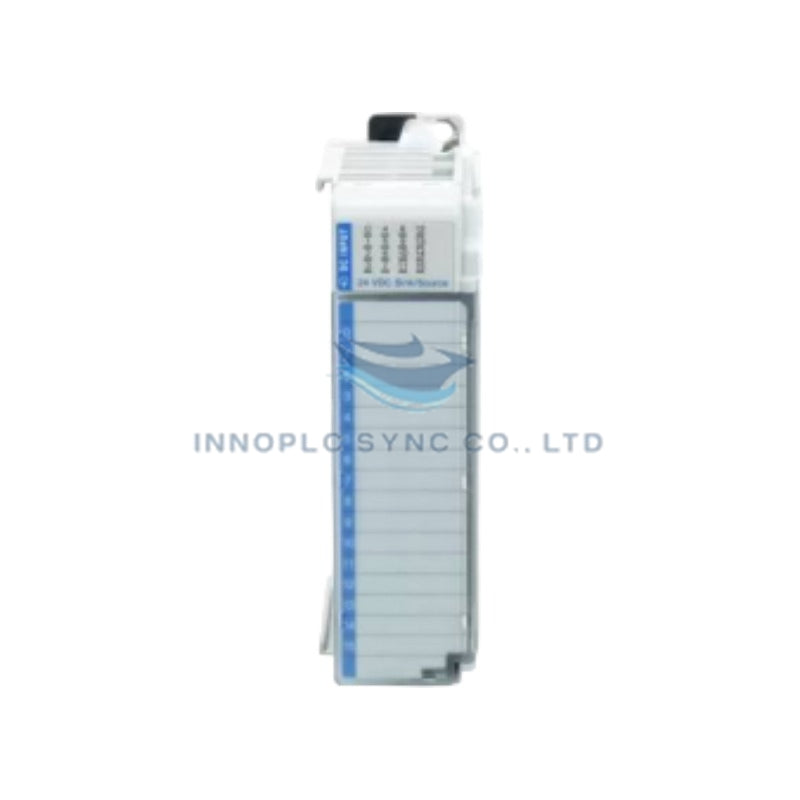

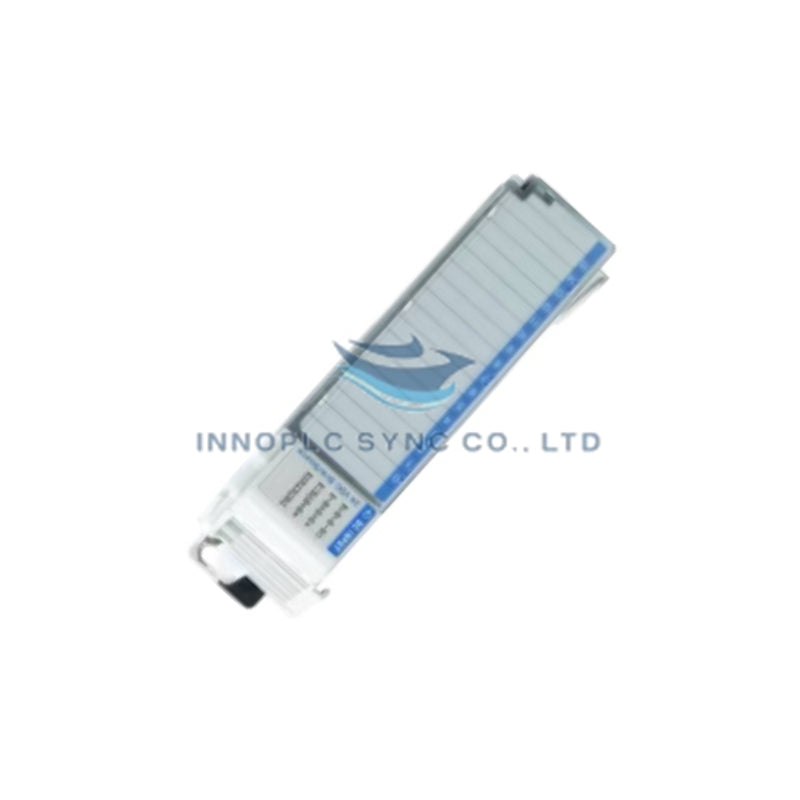

ماژول ورودی دیجیتال پرسرعت Allen-Bradley مدل 1769-IQ16F
ماژول Allen-Bradley 1769-IQ16F که با عنوان 1769-IQ16F ماژول ورودی دیجیتال پرسرعت نیز فهرست شده است، بهعنوان یک قطعه سختافزاری اختصاصی برای پردازش سریع سیگنالهای ورودی گسسته 24 VDC در پلتفرمهای Allen-Bradley CompactLogix عمل میکند.
جزئیات پسوند و ماتریس مدل
- 1769: نامگذاری پلتفرم سختافزاری Compact I/O برای سیستمهای Allen-Bradley CompactLogix.
- IQ16: نامگذاری عملکردی ورودی گسسته 16 نقطهای 24 VDC از نوع سینک/سورس.
- F: اجرای سختافزاری با پاسخ سریع که از پیکربندیهای تأخیر بسیار کم فیلتر ورودی پشتیبانی میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 1769-IQ16F |
| برند | Allen-Bradley |
| مبدأ | USA |
| وزن | 0.26 kg (0.56 lbs) |
| ابعاد | 118 mm x 35 mm x 87 mm |
| دمای کاری | 0 تا 60 deg C |
| مصرف توان | 110 mA در 5.1 VDC (اتلاف حرارت 3.55 W) |
| ولتاژ کاری | 10 تا 30 VDC (در 30 deg C)، 10 تا 26.4 VDC (در 60 deg C) |
| نقاط ورودی | 16 کانال پرسرعت سینک/سورس |
| فیلترهای قابل پیکربندی | 0 s، 100 us، 500 us، 1 ms، 2 ms |
| ولتاژ ایزولاسیون | 75 VDC پیوسته (IEC کلاس 2 تقویتشده) |
| ترمینال | بلوک جایگزین 1769-RTBN18 |
ارتباط باس بکپلین و I/O قطعی
ماژول Allen-Bradley 1769-IQ16F از ارتباط پرسرعت باس بکپلین استفاده میکند تا تغییرات سیگنال گسسته در سطح میکروثانیه را مستقیماً به کنترلرهای CompactLogix منتقل کند. این سختافزار که برای شبکههای قطعی EtherNet/IP طراحی شده است، ایزولاسیون نوری سریع و تأخیرهای قابل انتخاب فیلتر ورودی دیجیتال تا 0 ثانیه را فراهم میکند. مقیاسپذیری بهبودیافته چگالی I/O و سازگاری فلش میانافزار امکان ثبت بلادرنگ محرکهای رویداد سریع، سوئیچهای محدودکننده و توالیهای پالس را بدون ایجاد تأخیر چرخه اسکن نرمافزار در سراسر بکپلین فراهم میکنند.
سؤالات متداول
س: حداکثر فاصله مجاز منبع تغذیه برای نصب ماژول 1769-IQ16F چقدر است؟
پ: این ماژول دارای فاصله مجاز منبع تغذیه معادل 8 ماژول است؛ یعنی میتوان آن را حداکثر تا 8 اسلات دورتر از ماژول منبع تغذیه اختصاصی 1769 قرار داد.
س: آیا 1769-IQ16F از پیکربندیهای سیمکشی میدانی سینک و سورس پشتیبانی میکند؟
پ: بله، هر 16 کانال پرسرعت، بسته به نحوه سیمکشی مشترکهای توان میدانی به ترمینال، میتوانند سیگنالهای ورودی 24 VDC سینک یا سورس را دریافت کنند.
راهنمای نصب میدانی
- پیش از نصب ماژول 1769-IQ16F روی ریل DIN، برق اصلی زیررک سیستم CompactLogix را قطع کنید.
- بررسی کنید که ماژول برای رعایت معیار فاصله باس بکپلین، حداکثر در فاصله 8 اسلاتی از ماژول منبع تغذیه سیستم قرار داشته باشد.
- ورودیهای میدانی را با استفاده از سیم مسی افشان یا مفتولی 22-14 AWG با قابلیت تحمل حداقل 90 deg C سیمکشی کنید.
- پیچهای نصب ترمینال قابلجداشدن (1769-RTBN18) را با گشتاور 0.68 N-m (6 lb-in) محکم کنید تا اتصال الکتریکی مطمئن تضمین شود.
- ضامنهای ریل DIN بالا و پایین را محکم قفل کنید تا همراستایی مکانیکی صلب با ماژولهای مجاور Compact I/O حفظ شود.
