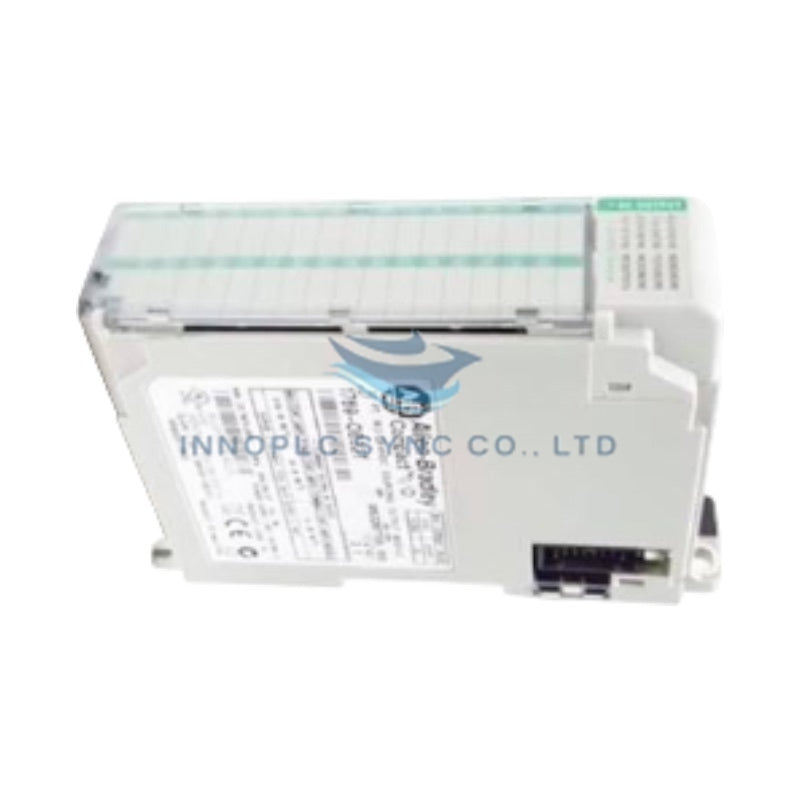

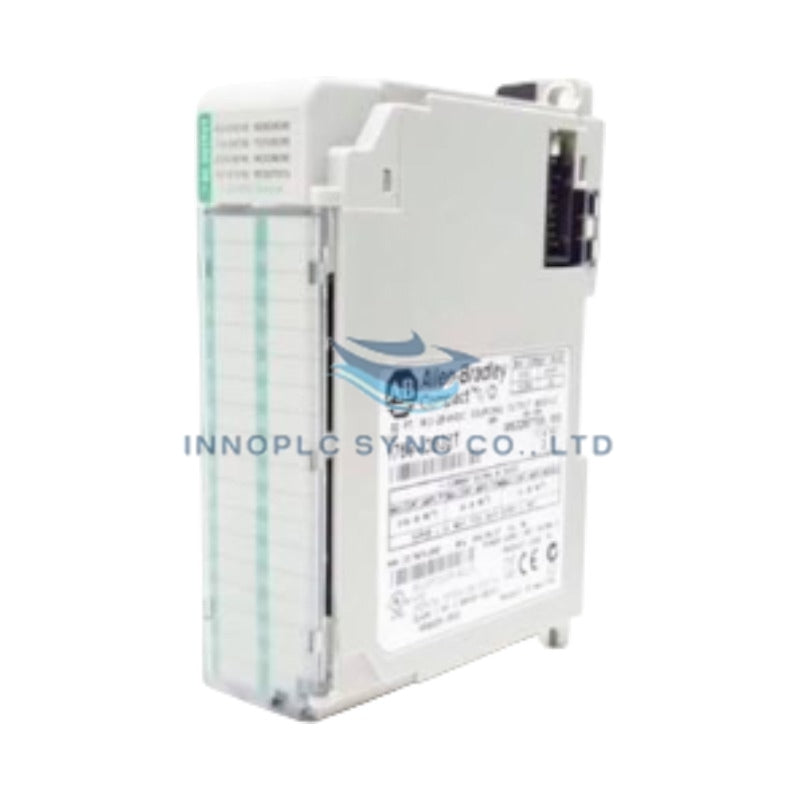

ماژول ورودی آنالوگ CompactLogix مدل 1769-IF16V از Allen-Bradley
این ماژول برای پایش حلقههای ولتاژ با چگالی بالا در سیستمهای CompactLogix پیکربندی شده است. Allen-Bradley 1769-IF16V (ماژول ورودی آنالوگ 1769-IF16V) اجرای فیزیکی/الکتریکی مستقیم را فراهم میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 1769-IF16V |
| برند | Allen-Bradley |
| مبدأ | USA |
| وزن | 0.56 پوند (0.26 کیلوگرم) |
| ابعاد | 118 x 35 x 87 میلیمتر (4.65 x 1.38 x 3.43 اینچ) |
| دمای کاری | 0 تا 60 درجه سانتیگراد (32 تا 140 درجه فارنهایت) |
| مصرف توان | 190 میلیآمپر در 5.1 VDC، 70 میلیآمپر در 24 VDC (اتلاف توان 2.4 W) |
| کانالهای ورودی | 16 کانال تکسَر |
| محدودههای سیگنال | +/-10V DC، 0-10V DC، 0-5V DC، 1-5V DC |
| وضوح | 16 بیت (تکقطبی)، 15 بیت (دوقطبی) |
| معماری ADC | تبدیل سیگما-دلتا |
| دقت کلی | +/-0.35% از کل مقیاس در 25 درجه سانتیگراد |
| محدوده فاصله از منبع تغذیه | 8 ماژول |
سرعت ارتباط گذرگاه بکپلین و عملکرد EtherNet/IP
1769-IF16V سیگنالهای ولتاژ آنالوگ با چگالی بالا را با استفاده از مبدل ADC سیگما-دلتا محلی پردازش میکند و مقادیر پردازششده را از طریق ساختار گذرگاه بکپلین CompactLogix ارائه میدهد. زمانبندی عملکرد ماژول و گزارشدهی بیتهای سطح کانال از طریق کلاکهای داخلی سیستم همگامسازی میشوند تا گزارشدهی بلادرنگ وضعیتهای تشخیصی شامل بیشمحدوده، کممحدوده و هشدار فرایندی امکانپذیر شود. سازگاری فلش میانافزار، دستدهیهای قطعی سیگنال را در رکهای آداپتور EtherNet/IP محلی و توزیعشده حفظ میکند، بدون آنکه سرعت ارتباط بکپلین کاهش یابد.
سؤالات متداول
س: محدوده فاصله از منبع تغذیه برای ماژول 1769-IF16V چقدر است؟
پ: این ماژول دارای محدوده فاصله از منبع تغذیه برابر با 8 است. این ماژول باید در فاصله حداکثر 8 اسلات از یک منبع تغذیه سازگار 1769 (مانند 1769-PA2، 1769-PB2، 1769-PA4 یا 1769-PB4) روی مجموعه بکپلین نصب شود.
س: برای اتصال سیگنال، چه نوع سیمکشی و شیلد کابل توصیه میشود؟
پ: خطوط سیگنال ولتاژ تکسَر باید با استفاده از کابل زوج بههمتابیده شیلددار Belden 8761 یا معادل آن سیمکشی شوند. برای جلوگیری از تداخل حلقه زمین، شیلد کابل را از یک طرف به زمین متصل کنید.
س: ماژول چگونه تبدیل سیگنال و وضوح را مدیریت میکند؟
پ: این ماژول از مبدل آنالوگ به دیجیتال سیگما-دلتا (ADC) استفاده میکند که وضوح 16 بیتی تکقطبی یا 15 بیتی دوقطبی را با دقت کالیبرهشده +/-0.35% از کل مقیاس در 25 درجه سانتیگراد فراهم میکند.
راهنمای نصب در محل
- ماژول را روی ریل DIN متصل به زمین 35 میلیمتری نصب کنید یا با استفاده از پیچهای نصب M4 مستقیماً به زیرپنل متصل کنید. اطمینان حاصل کنید مسیر اتصال ریل DIN، امپدانس پایینی نسبت به زمین عملکردی (FE) دارد.
- برای رعایت محدوده فاصله منبع تغذیه بکپلین، ماژول را در فاصله حداکثر 8 اسلات از منبع تغذیه سیستم نصب کنید.
- هادیهای سیگنال ولتاژ آنالوگ ورودی را با استفاده از سینی کابل یا مجرای اختصاصی، جدا از خطوط AC ولتاژ بالا و سیمکشی خروجی DC سوئیچینگ عبور دهید.
- کابل سیگنال را با استفاده از کابل شیلددار Belden 8761 به ترمینال قابل جداشدن متصل کنید. سیم تخلیه کابل را در نقطه ورود به تابلو به زمین متصل کنید.
- پینهای رابط گذرگاه جانبی را با ماژولهای 1769 مجاور همراستا کنید و اهرم گذرگاه را در وضعیت قفل قرار دهید تا پیش از اعمال برق، پیوستگی بکپلین برقرار شود.
