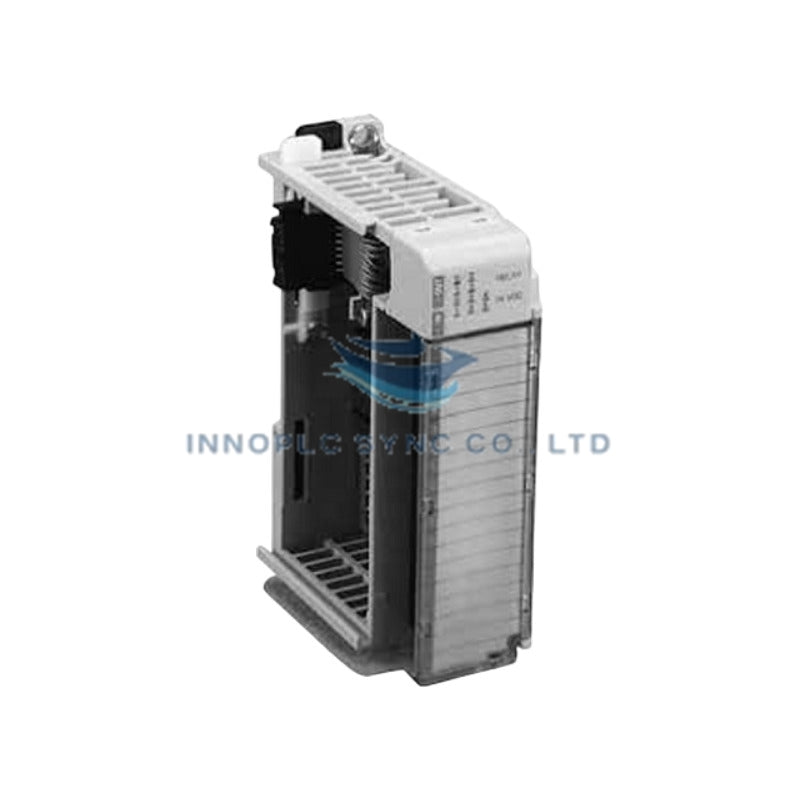

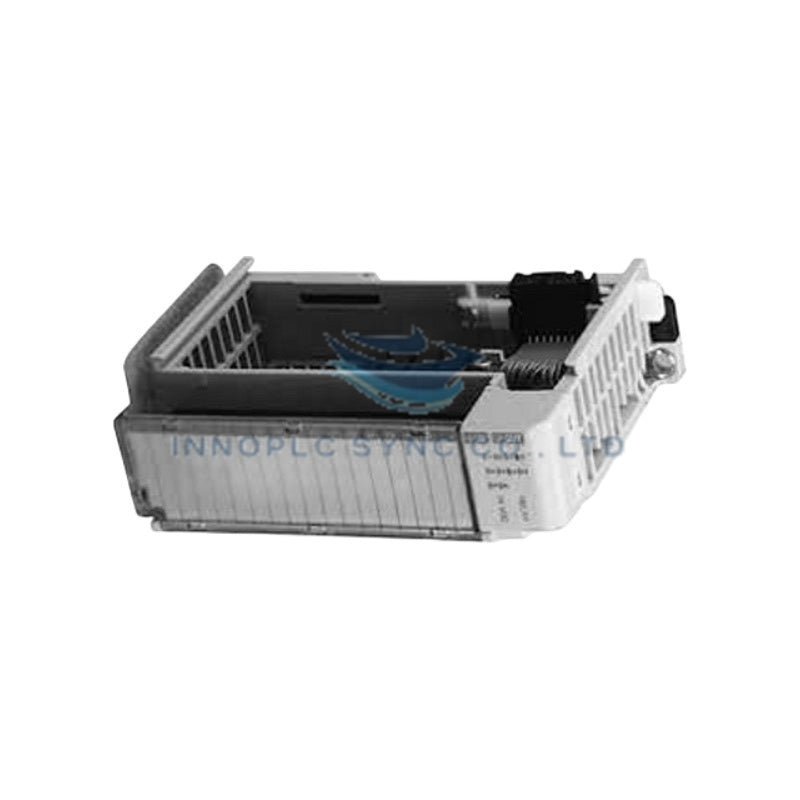

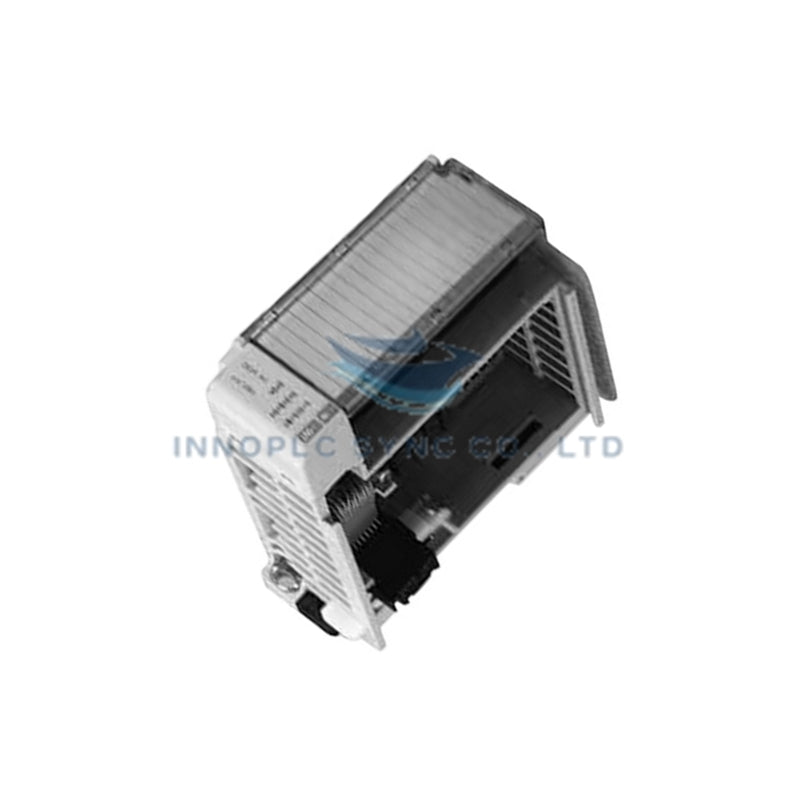

ماژول ورودی دیجیتال AC آلن-بردلی 1769-IA8I

SKU: 1769-IA8I

Manufacturer: Allen-Bradley
Product No.: 1769-IA8I
Condition：در انبار
Product Type: ماژول‌های ورودی دیجیتال
Product Origin: USA
Payment:T/T, Western Union
Weight: 1500g
Shipping port: Xiamen
Warranty: 12 months

ماژول Allen-Bradley 1769-IA8I که با عنوان ماژول ورودی دیجیتال 1769-IA8I نیز فهرست شده است، به‌عنوان یک قطعه سخت‌افزاری اختصاصی برای پردازش سیگنال‌های گسسته ۱۲۰ ولت AC ایزوله در پلتفرم‌های Allen-Bradley CompactLogix عمل می‌کند.

بررسی پسوند و ماتریس مدل

1769: نشان‌دهنده پلتفرم سخت‌افزاری Compact I/O، سازگار با سیستم‌های CompactLogix و MicroLogix 1500.
IA8: نشان‌دهنده عملکرد ورودی گسسته ۱۲۰ ولت AC با ۸ کانال.
I: کد پیکربندی سخت‌افزاری با ایزولاسیون مستقل کانال‌به‌کانال.

مشخصات سخت‌افزاری

پارامتر	مشخصات
مدل	1769-IA8I
برند	Allen-Bradley
مبدأ	ایالات متحده آمریکا
وزن	۱٫۵ کیلوگرم
ابعاد	عرض استاندارد تک‌شیاره Compact I/O سری 1769
دمای کاری	۰ تا ۶۰ درجه سانتی‌گراد
مصرف برق	۱۰۰ میلی‌آمپر در ۵٫۱ ولت DC (بار گذرگاه بک‌پلین)
محدوده ولتاژ ورودی	۷۹ تا ۱۳۲ ولت AC (۴۷ تا ۶۳ هرتز)
تعداد ورودی‌ها	۸ کانال با ایزولاسیون مستقل
ولتاژ ایزولاسیون	۲۶۵ ولت AC به‌صورت پیوسته بین کانال‌ها و بین کانال و گذرگاه
سازگاری سیستم	شاسی‌های فرعی کنترلر CompactLogix 1769

ارتباط با گذرگاه بک‌پلین و ورودی/خروجی قطعی

ماژول Allen-Bradley 1769-IA8I از ارتباط پرسرعت با گذرگاه بک‌پلین برای انتقال مستقیم وضعیت ورودی‌های گسسته به کنترلرهای CompactLogix استفاده می‌کند. این ماژول که برای شبکه‌های قطعی EtherNet/IP طراحی شده است، ایزولاسیون گالوانیکی مستقل کانال‌به‌کانال را فراهم می‌کند تا تداخل متقابل و نویز حالت مشترک در مدارهای ورودی AC صنعتی حذف شود. مقیاس‌پذیری پیکربندی چگالی ورودی/خروجی و سازگاری با فلش میان‌افزار، یکپارچه‌سازی بدون وقفه ماژول، عیب‌یابی و انتقال چرخه‌ای قطعی داده‌ها را در پیکربندی‌های محیط Studio 5000 امکان‌پذیر می‌کند.

سؤالات متداول

س: حداکثر فاصله مجاز برای نصب 1769-IA8I نسبت به منبع تغذیه CompactLogix چقدر است؟

پ: این ماژول دارای رتبه فاصله از منبع تغذیه برابر با ۵ است؛ بنابراین باید حداکثر در فاصله ۵ شیار ماژول از یک ماژول منبع تغذیه Compact I/O سری 1769 نصب شود.

س: ایزولاسیون کانال‌به‌کانال چه مزیتی برای سیم‌کشی میدانی 1769-IA8I دارد؟

پ: ایزولاسیون مستقل کانال‌به‌کانال به هر کانال ورودی اجازه می‌دهد سیگنال‌ها را از منابع تغذیه AC جداگانه یا فازهای متفاوت دریافت کند، بدون آنکه تداخل الکتریکی بین کانال‌ها ایجاد شود.

راهنمای نصب میدانی

پیش از نصب یا خارج کردن ماژول 1769-IA8I از مجموعه ریل DIN، همه منابع اصلی برق AC و برق بک‌پلین را ایزوله کنید.
بررسی کنید که ماژول برای رعایت الزامات فاصله گذرگاه بک‌پلین، حداکثر در فاصله ۵ شیار از منبع تغذیه سیستم قرار داشته باشد.
سیگنال‌های ورودی ۱۲۰ ولت AC را به‌صورت مجزا به ترمینال قابل جداسازی (RTB) سیم‌کشی کنید و از رعایت گشتاور صحیح ترمینال اطمینان یابید.
کابل‌های ارتباطی DC با ولتاژ پایین را از سیم‌کشی سیگنال‌های میدانی ۱۲۰ ولت AC در مسیرهای سیم‌کشی تابلو جدا کنید.
ضامن‌های ریل DIN ماژول‌های مجاور را محکم قفل کنید تا هم‌راستایی پیوسته پین‌های گذرگاه بک‌پلین و اتصال زمین شاسی حفظ شود.
