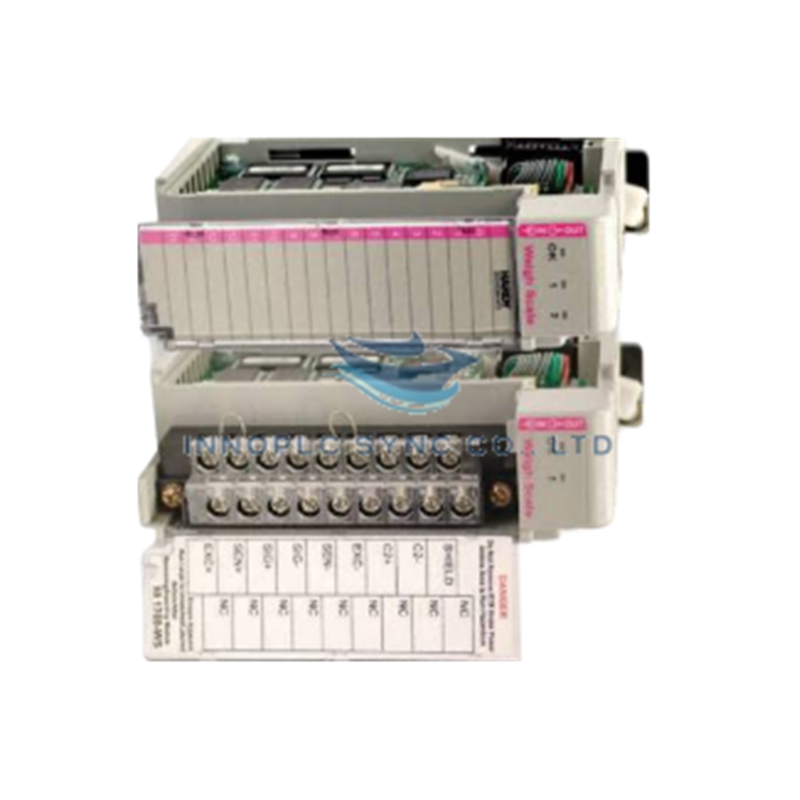

ماژول شمارنده سرعتبالای CompactLogix مدل 1769-HSC از Allen-Bradley
ماژول Allen-Bradley 1769-HSC که با عنوان 1769-HSC High-Speed Counter Module نیز فهرست شده است، بهعنوان یک مؤلفه سختافزاری اختصاصی برای پردازش پالسهای پرسرعت و اجرای رابط انکودر کوادراتور در سیستمهای CompactLogix عمل میکند.
تفکیک پسوند و ماتریس مدل
| شماره کاتالوگ پایه | کانالها / ورودیها | محدوده ولتاژ کاری | حداکثر فرکانس ورودی |
|---|---|---|---|
| 1769-HSC | ۲ کوادراتور (A/B/Z) یا ۴ تکسَر | 5 VDC / 12 تا 24 VDC | 1 MHz (تفاضلی) / 250 kHz (تکسَر) |
| 1769-IQ6XOW4 | ۶ ورودی / ۴ خروجی | ورودی 24 VDC / خروجی AC-DC | فرکانس استاندارد I/O (< 1 kHz) |
| 1769-ARM | ماژول رزرو آدرس | N/A | محافظ غیرفعال اسلات |
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 1769-HSC |
| برند | Allen-Bradley |
| مبدأ | USA |
| وزن | 1.00 lbs (0.45 kg) |
| ابعاد | فرمفاکتور استاندارد تکاسلاتی 1769 |
| دمای کاری | 0 تا 60 deg C (32 تا 140 deg F) |
| مصرف توان | 425 mA @ 5 VDC (0 mA @ 24 VDC backplane) / حداکثر اتلاف حرارت 6.21 W |
| پیکربندی کانال | ۲ کانال انکودر کوادراتور یا ۴ شمارنده تکسَر |
| ولتاژ ایزولاسیون پیوسته | 75 VDC (عایق تقویتشده کلاس 2 مطابق IEC) |
| محدوده فاصله از منبع تغذیه | ۴ ماژول |
| نوع محفظه | نوع باز |
| گشتاور پیچ ترمینال | 0.68 Nm (6 in-lbs) |
| گشتاور پیچ نگهدارنده | 0.46 Nm (4.1 in-lbs) |
| گزینههای نصب | ریل DIN با عرض 35 mm یا نصب مستقیم روی پنل |
همگامسازی قطعی شبکه و سرعت باس بکپلین
ماژول 1769-HSC دارای سختافزار اختصاصی شمارش پالس است که با دور زدن تأخیرهای اسکن منطق نردبانی استاندارد، مقیاسگذاری موقعیت و محاسبه فرکانس را در زمان واقعی مستقیماً در لایه سختافزار انجام میدهد. سازگاری فلش Firmware، ارتباط یکپارچه با سرعت باس بکپلین را در رکهای توسعه CompactLogix تضمین میکند و بهروزرسانیهای قطعی کمتأخیر را برای وظایف حساس به موقعیت و حلقههای حرکت سریع امکانپذیر میسازد.
سؤالات متداول
س: حداکثر محدوده فاصله از منبع تغذیه برای ماژول 1769-HSC چقدر است؟
پ: ماژول 1769-HSC باید در فاصله حداکثر ۴ اسلات ماژول از منبع تغذیه سیستم (مانند 1769-PA2، 1769-PB2، 1769-PA4 یا 1769-PB4) نصب شود.
س: آیا 1769-HSC از باس بکپلین 24 VDC توان دریافت میکند؟
پ: خیر. جریان مصرفی بکپلین در 5 VDC برابر 425 mA است و جریان مصرفی از باس بکپلین 24 VDC برابر 0 mA است.
س: مشخصات گشتاور ترمینالهای سیمکشی و پیچهای نگهدارنده ماژول چیست؟
پ: پیچهای ترمینال باید با گشتاور 0.68 Nm (6 in-lbs) سفت شوند، درحالیکه گشتاور موردنیاز پیچهای نگهدارنده ماژول 0.46 Nm (4.1 in-lbs) است.
راهنمای نصب در محل
- ماژول را بهطور ایمن روی ریل DIN با عرض 35 mm نصب کنید یا با استفاده از پیچهای نصب M4 به محفظه پنل دارای اتصال زمین محکم کنید.
- بررسی کنید که ماژول برای رعایت محدودیتهای ولتاژ بکپلین، حداکثر در فاصله ۴ اسلات از منبع تغذیه محلی 1769 CompactLogix قرار گرفته باشد.
- پیش از اتصال یا جدا کردن ترمینالهای سیمکشی میدانی، منبع تغذیه سیستم و تجهیزات میدانی را کاملاً بیبرق کنید.
- کابلهای ورودی انکودر و شمارنده پرسرعت را با استفاده از سیم زوجتابیده دارای شیلد مجزا مسیردهی کنید و آنها را از خطوط AC و کابلهای موتور درایو فرکانس متغیر (VFD) دور نگه دارید.
- اهرمهای نگهدارنده باس 1769 را محکم کنید تا تماس مناسب با بکپلین برقرار شود و پیش از برقدار کردن رک کنترل، پیچهای ترمینال بلوک را با گشتاور 0.68 Nm سفت کنید.
