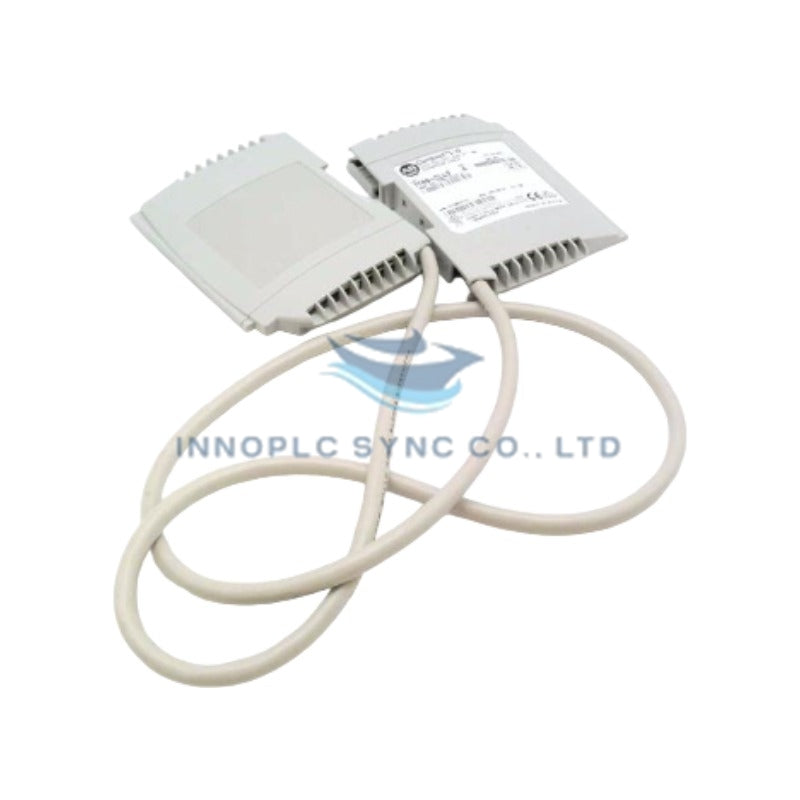

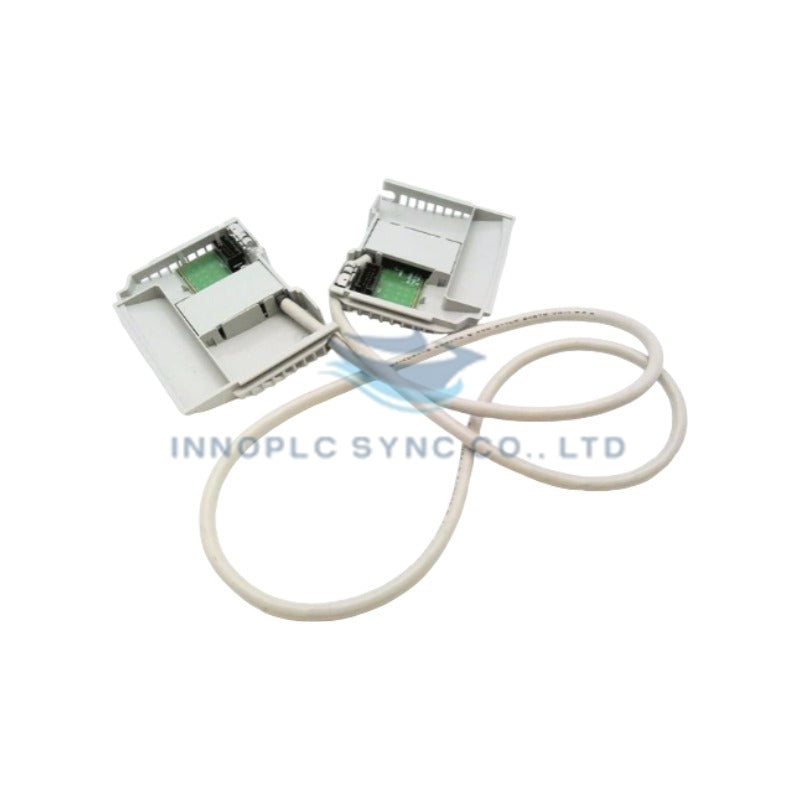

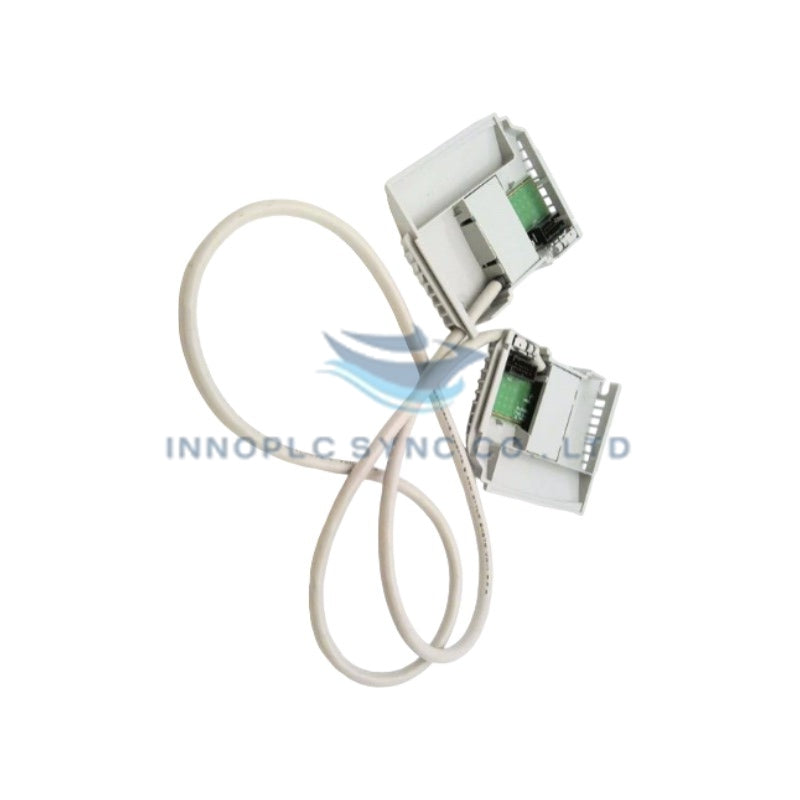

کابل توسعه باس Allen-Bradley 1769-CLL3

SKU: 1769-CLL3

Manufacturer: Allen-Bradley
Product No.: 1769-CLL3
Condition：در انبار
Product Type: کابل‌های توسعه باس
Product Origin: USA
Payment:T/T, Western Union
Weight: 380g
Shipping port: Xiamen
Warranty: 12 months

Allen-Bradley 1769-CLL3 که با عنوان کابل توسعه باس 1769-CLL3 نیز فهرست شده است، به‌عنوان یک قطعه سخت‌افزاری اختصاصی برای اتصال رک چپ‌به‌چپ در پلتفرم‌های Allen-Bradley CompactLogix عمل می‌کند.

مشخصات سخت‌افزاری

پارامتر	مشخصات
مدل	1769-CLL3
برند	Allen-Bradley
مبدأ	USA
وزن	0.38 kg (0.84 lbs)
ابعاد	طول کابل 1 m
دمای کاری	0 تا 60 deg C
مصرف برق	توسعه غیرفعال باس (0 W)
نوع کابل	توسعه باس Compact I/O (چپ‌به‌چپ)
طول کابل	1 m (3.28 ft)
رابط باس	کانکتورهای توسعه بک‌پلین 1769

ارتباط باس بک‌پلین و شبکه‌های قطعی

کابل توسعه Allen-Bradley 1769-CLL3 هنگام اتصال بانک‌های مجاور I/O در CompactLogix، سرعت ارتباط باس بک‌پلین را در سطح بالا حفظ می‌کند. این کابل که برای شبکه‌های قطعی EtherNet/IP طراحی شده است، با استفاده از لایه فیزیکی شیلددار از افت سیگنال در فواصل طولانی بک‌پلین جلوگیری می‌کند. این اتصال از افزایش یکپارچه چگالی I/O و سازگاری فلش فریم‌ور بین رک‌های توسعه متصل پشتیبانی می‌کند و زمان‌بندی یکنواخت داده‌ها را بدون ایجاد تأخیر در انتقال بسته‌ها تضمین می‌نماید.

سؤالات متداول

س: آیا می‌توان چند کابل توسعه 1769-CLL3 را به‌صورت سری به یکدیگر متصل کرد تا دامنه باس افزایش یابد؟

پ: خیر، برای هر بانک CompactLogix تنها اتصال یک کابل توسعه مجاز است و باید محدودیت‌های فاصله کلی بک‌پلین و منبع تغذیه رعایت شود.

س: آیا کابل 1769-CLL3 برق بک‌پلین را بین زیررک‌های 1769 متصل به یکدیگر منتقل می‌کند؟

پ: خیر، کابل توسعه فقط سیگنال‌های ارتباطی سیستم و داده‌های منطقی را منتقل می‌کند؛ در بانک ثانویه به یک منبع تغذیه توسعه 1769 اضافی نیاز است.

راهنمای نصب در محل

پیش از اتصال یا جدا کردن کابل 1769-CLL3 از درگاه‌های توسعه بک‌پلین، برق کل سیستم را قطع کنید.
کانکتورهای کابل را به‌صورت مستقیم با هدرهای توسعه باس 1769 هم‌راستا کنید تا از خم شدن پین‌های تماس داخلی جلوگیری شود.
پیچ‌های قفل‌کننده یکپارچه کانکتور را محکم کنید تا محفظه‌های دو سر کابل به‌طور ایمن به شاسی ماژول متصل شوند.
برای جلوگیری از تداخل نویز الکترومغناطیسی، کابل توسعه 1 m را از خطوط برق AC با ولتاژ بالا، درایوهای فرکانس متغیر و بارهای القایی سنگین دور نگه دارید.
برای جلوگیری از وارد شدن فشار به هادی‌های سیگنال داخلی، حداقل شعاع خم جِکت کابل را رعایت کنید.

اطلاعات سفارش و گارانتی

شرایط خرید و بازگشت

راهنمایی‌های دقیق در مورد حداقل مقدار سفارش، زمان‌های تحویل، گزینه‌های پرداخت، گارانتی و سیاست‌های بازگشت.

ما با کمال میل سفارشات عمده را قبول می‌کنیم، با حداقل مقدار سفارش تنها یک واحد.

در صورت درخواست، می‌توانیم تمام مدارک لازم، از جمله گواهی‌های مبدا/تطابق و سایر مدارک صادراتی مورد نیاز را ارائه دهیم.

ما 100% پرداخت T/T (انتقال تلگرافی) را قبل از ارسال قبول می‌کنیم. برای اقلامی که زمان تحویل دارند، 30% پیش‌پرداخت الزامی است و 70% باقی‌مانده قبل از ارسال قابل پرداخت است. برای انتقالات RMB، لطفاً در صورت داشتن نماینده‌ای در چین با ما تماس بگیرید.

تمام اقلام جدید و اصلی با گارانتی استاندارد یک ساله ارائه می‌شوند. برای گزینه‌های گارانتی تمدید شده، لطفاً با ما تماس بگیرید تا جزئیات قیمت را دریافت کنید.

ما رضایت شما را در اولویت قرار می‌دهیم. اگر نیاز به بازگشت یک کالا دارید، باید این کار را ظرف ۳۰ روز از تاریخ خرید انجام دهید. محصول باید استفاده نشده، باز نشده و در بسته‌بندی اصلی خود، شامل تمام لوازم جانبی باشد. بازپرداخت‌ها ظرف ۵-۷ روز کاری پس از دریافت بازگشت پردازش خواهند شد. لطفاً توجه داشته باشید که هزینه‌های حمل و نقل و بسته‌بندی غیرقابل بازگشت هستند.
