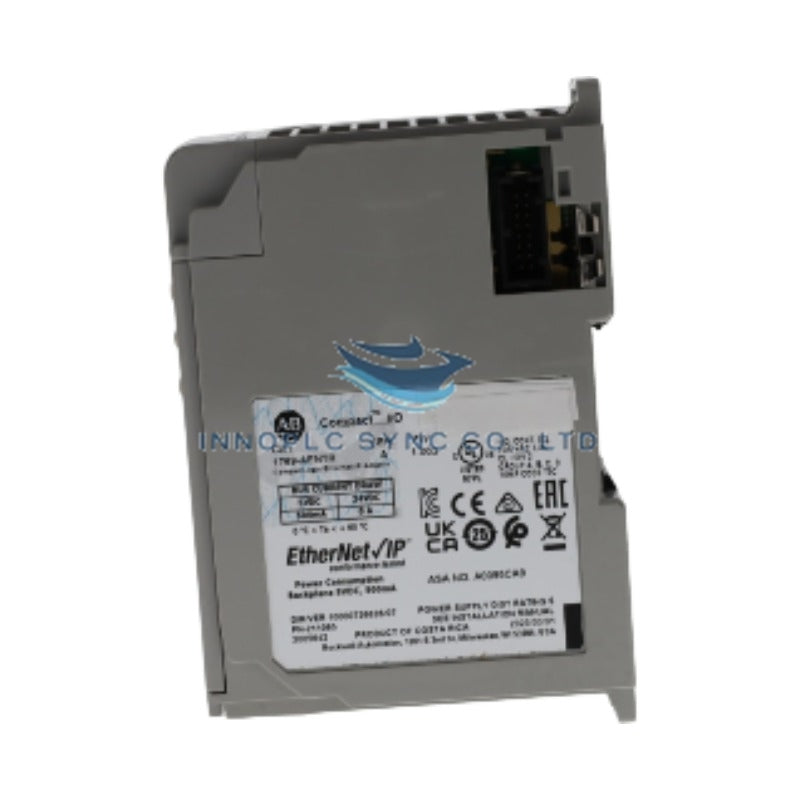

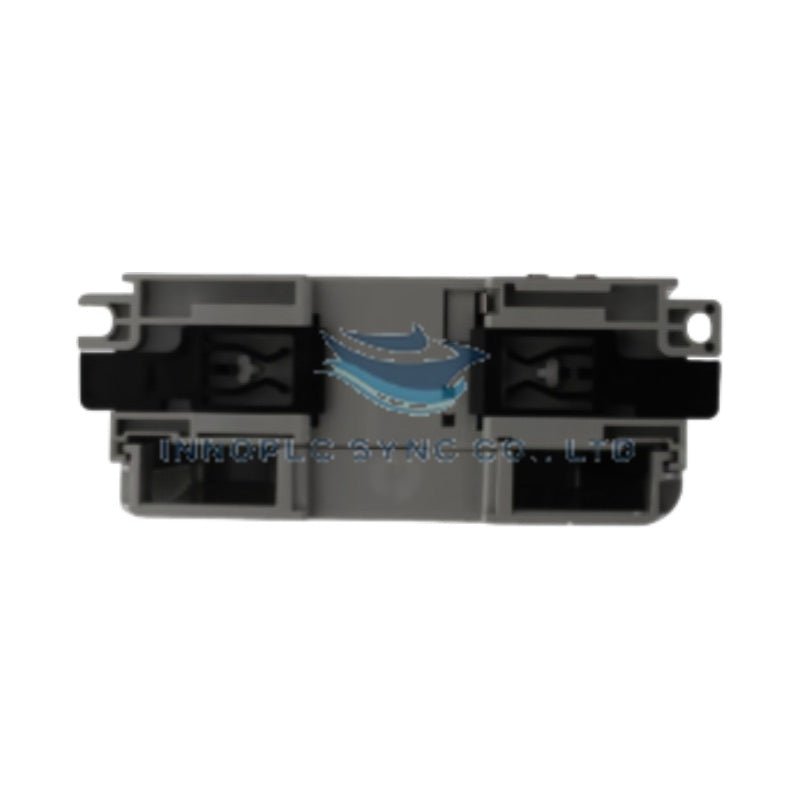

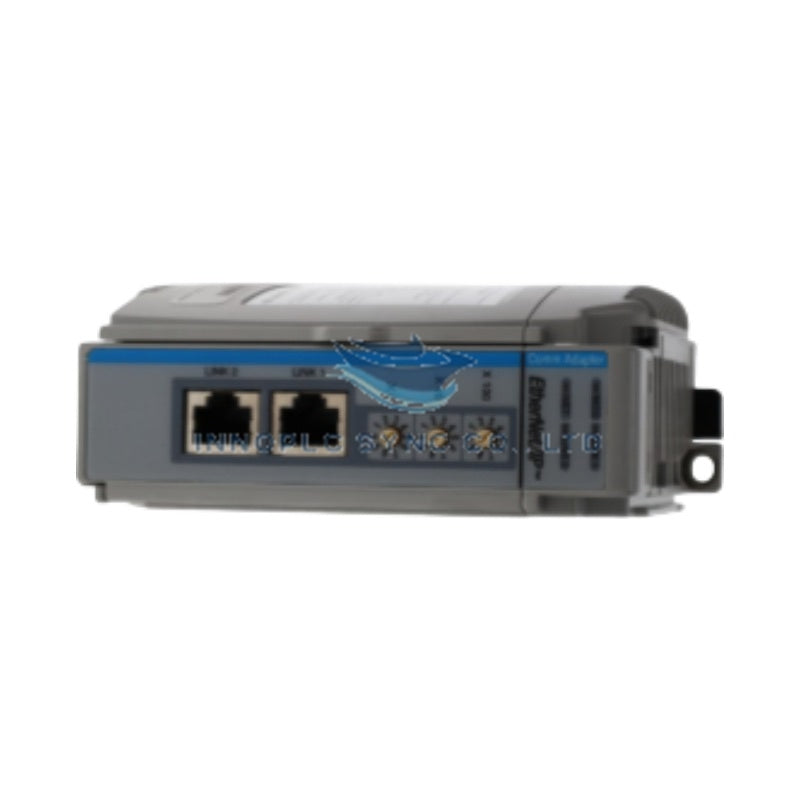

ماژول آداپتور EtherNet/IP کامپکتلاگیکس 1769-AENTR آلن-بردلی
Allen-Bradley 1769-AENTR که با عنوان ماژول آداپتور ارتباطی EtherNet/IP مدل 1769-AENTR نیز فهرست شده است، بهعنوان یک قطعه سختافزاری اختصاصی برای انتقال دادههای ورودی/خروجی توزیعشده و پلزنی باس صفحهپشتی در پلتفرمهای کنترلی CompactLogix عمل میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 1769-AENTR |
| برند | Allen-Bradley |
| مبدأ | ایالات متحده آمریکا |
| وزن | ۰٫۳۱ پوند (۰٫۱۴ کیلوگرم) |
| ابعاد | فرمفاکتور استاندارد ماژول CompactLogix 1769 |
| دمای کاری | ۰ تا ۶۰ درجه سانتیگراد (۳۲ تا ۱۴۰ درجه فارنهایت) |
| مصرف توان | ۲۴ ولت DC (جریان مصرفی ۵۰۰ میلیآمپر) |
| نرخ ارتباط | ۱۰/۱۰۰ مگابیتبرثانیه (دوطرفه کامل/نیمهدوطرفه) |
| تعداد پورت | ۲ پورت مسی RJ45 (اترنت/IP دوپورته) |
| حداکثر ظرفیت ورودی/خروجی | حداکثر ۳۰ ماژول ورودی/خروجی 1769 (حداکثر ۳ بانک) |
| پشتیبانی از توپولوژی | حلقه سطح دستگاه (DLR)، ستارهای، خطی |
سرعت ارتباط باس صفحهپشتی و عملکرد EtherNet/IP
ماژول 1769-AENTR انتقال پرسرعت بستههای EtherNet/IP را مستقیماً به باس صفحهپشتی محلی CompactLogix 1769 امکانپذیر میکند. این آداپتور با استفاده از دو رابط RJ45 و یک سوئیچ داخلی یکپارچه، از توپولوژیهای شبکه حلقه سطح دستگاه (DLR) پشتیبانی میکند تا بدون نیاز به سختافزار سوئیچینگ خارجی، خرابیهای تکنقطهای شبکه را حذف کند. این ماژول از پیامرسانی ضمنی قطعی (ورودی/خروجی) و پیامرسانی صریح در حداکثر ۳۰ ماژول ورودی/خروجی CompactLogix پشتیبانی میکند که در حداکثر سه بانک توسعه توزیع شدهاند. اعتبارسنجی سازگاری میانافزار، اجرای همگام باس صفحهپشتی و پردازش روان بستهها را میان وظایف کنترلر و حسگرهای میدانی راه دور تضمین میکند.
پرسشهای متداول
س: چند ماژول ورودی/خروجی 1769 را میتوان به یک ماژول آداپتور 1769-AENTR متصل کرد؟
پ: یک آداپتور 1769-AENTR از حداکثر ۳۰ ماژول ورودی/خروجی محلی Compact I/O 1769 در حداکثر سه بانک توسعه پشتیبانی میکند. بانکهای اضافی به کابلهای توسعه 1769 و منابع تغذیه اختصاصی نیاز دارند.
س: پورتهای اترنت دوگانه 1769-AENTR بهصورت ذاتی از چه توپولوژیهای شبکهای پشتیبانی میکنند؟
پ: پورتهای اترنت دوگانه ۱۰/۱۰۰ مگابیتبرثانیه دارای یک سوئیچ اترنت یکپارچه هستند که بهصورت ذاتی از توپولوژیهای حلقه سطح دستگاه (DLR)، خطی و ستارهای سنتی پشتیبانی میکند.
س: ولتاژ ورودی موردنیاز و جریان مصرفی ماژول 1769-AENTR چقدر است؟
پ: این ماژول به ولتاژ تغذیه نامی ورودی ۲۴ ولت DC نیاز دارد و حداکثر جریان ۵۰۰ میلیآمپر از منبع تغذیه متصل دریافت میکند.
راهنمای نصب در محل
- 1769-AENTR را روی ریل DIN متصل به زمین یا با استفاده از پیچهای M4 مستقیماً روی تابلو نصب کنید. اطمینان حاصل کنید که ریل DIN با استفاده از نوار بافتهشده زمین کمامپدانس به زمین عملکردی (FE) متصل باشد.
- برای خنککاری همرفتی و اتلاف مناسب جریان هوا، در تمام طرفین شاسی ماژول حداقل ۵۰ میلیمتر (۲ اینچ) فاصله آزاد ایجاد کنید.
- تمام کابلهای اترنت را با کابلهای زوج بههمتابیده شیلددار (STP) از نوع Cat 5e یا Cat 6 و کانکتورهای صنعتی RJ45 سربندی کنید. شیلد کابلها را مستقیماً به ترمینال زمین شاسی متصل کنید.
- نصب صحیح درپوش انتهایی (1769-ECR یا 1769-ECL) را روی آخرین بخش رک توسعه 1769 بررسی کنید تا پایاندهی مدار در سراسر باس صفحهپشتی تضمین شود.
- آدرس IP را با استفاده از کلیدهای چرخشی واقع در پنل جلویی تنظیم کنید یا پارامترهای آدرس را بهصورت پویا از طریق ابزارهای نرمافزاری BOOTP/DHCP در شبکه اختصاص دهید.
