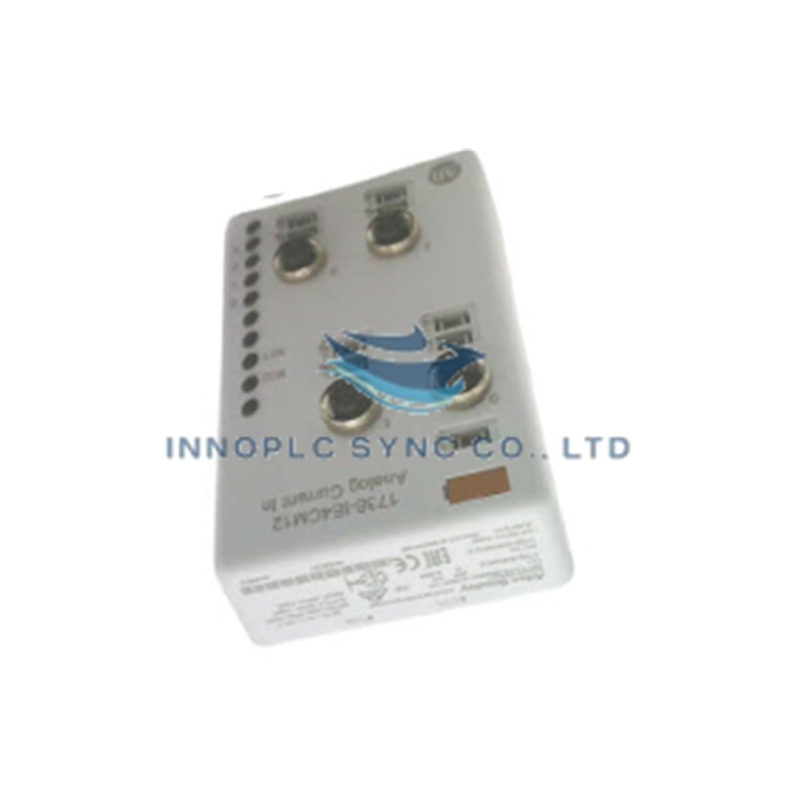

ماژول ورودی آنالوگ آلن-بردلی ArmorPoint مدل 1738-IE4CM12

SKU: 1738-IE4CM12

Manufacturer: Allen-Bradley
Product No.: 1738-IE4CM12
Condition：در انبار
Product Type: ماژول‌های ورودی آنالوگ
Product Origin: USA
Payment:T/T, Western Union
Weight: 160g
Shipping port: Xiamen
Warranty: 12 months

ماژول Allen-Bradley 1738-IE4CM12 (ماژول ورودی آنالوگ 1738-IE4CM12) که برای پردازش سیگنال آنالوگ ۴ کاناله در معماری‌های ArmorPoint I/O پیکربندی شده است، اجرای فیزیکی/الکتریکی مستقیم را فراهم می‌کند. این ماژول ۴ سیگنال میدانی جریان/ولتاژ تک‌سر را دیجیتال‌سازی کرده و داده‌های اندازه‌گیری را از طریق گذرگاه بک‌پلین ArmorPoint در زیرشبکه‌های توزیع‌شده EtherNet/IP یا DeviceNet منتقل می‌کند.

مشخصات سخت‌افزاری

پارامتر	مشخصات
مدل	1738-IE4CM12
برند	Allen-Bradley
مبدأ	ایالات متحده
وزن	0.35 پوند (0.16 کیلوگرم)
ابعاد	ماژول استاندارد I/O نصب‌شونده روی ماشین ArmorPoint
دمای عملیاتی	-20 تا +60 درجه سانتی‌گراد (-4 تا +140 درجه فارنهایت)
مصرف توان	75 میلی‌آمپر در 24 ولت DC؛ جریان بک‌پلین
تعداد ورودی‌ها	۴ کانال
نوع ورودی	تک‌سر (جریان / ولتاژ)
محافظت در برابر نفوذ	IP67 / IP69K (آب‌بندی‌شده)
نوع کانکتور	کانکتورهای M12 Micro-Change
موقعیت کلید تنظیم	موقعیت ۳

مقیاس‌پذیری پرتراکم نصب‌شونده روی ماشین و عملکرد قطعی شبکه

این ماژول برای نصب مستقیم روی ماشین‌آلات و بدون محفظه طراحی شده و دارای محفظه آب‌بندی‌شده IP69K است که در برابر شست‌وشوی پرفشار و تماس با مواد شیمیایی مقاوم است. سیگنال‌های حسگرهای میدانی دیجیتال‌سازی شده و از طریق گذرگاه داخلی بک‌پلین مسیریابی می‌شوند و سرعت ارتباط قطعی EtherNet/IP یا DeviceNet را بدون از دست رفتن بسته‌ها حفظ می‌کنند. سازگاری حافظه فلش میان‌افزار داخلی، مقیاس‌پذیری یکپارچه چگالی I/O و پیکربندی مجدد خودکار دستگاه را هنگام تعویض ماژول‌ها در شبکه‌های صنعتی فعال تضمین می‌کند.

سؤالات متداول

س: هدف از کانکتورهای M12 و درجه حفاظت IP69K در 1738-IE4CM12 چیست؟

پ: محفظه آب‌بندی‌شده و شیارهای کلیددار M12 Micro-Change، محافظت در برابر نفوذ گردوغبار و مقاومت در برابر شست‌وشوی مداوم با فشار بالا را فراهم می‌کنند و امکان نصب مستقیم روی ماشین‌ها را بدون پنل محافظ فراهم می‌سازند.

س: برای پایه ArmorPoint این ماژول به چه تنظیم کلیدی نیاز است؟

پ: کلید مکانیکی روی پایه نصب باید روی موقعیت ۳ چرخانده شود تا با شیار کلید سخت‌افزاری 1738-IE4CM12 مطابقت داشته باشد و از نصب انواع نادرست ماژول جلوگیری کند.

راهنمای نصب میدانی

پیش از نصب یا سرویس ماژول ArmorPoint، برق بک‌پلین و تغذیه میدانی حسگر را قطع کنید.

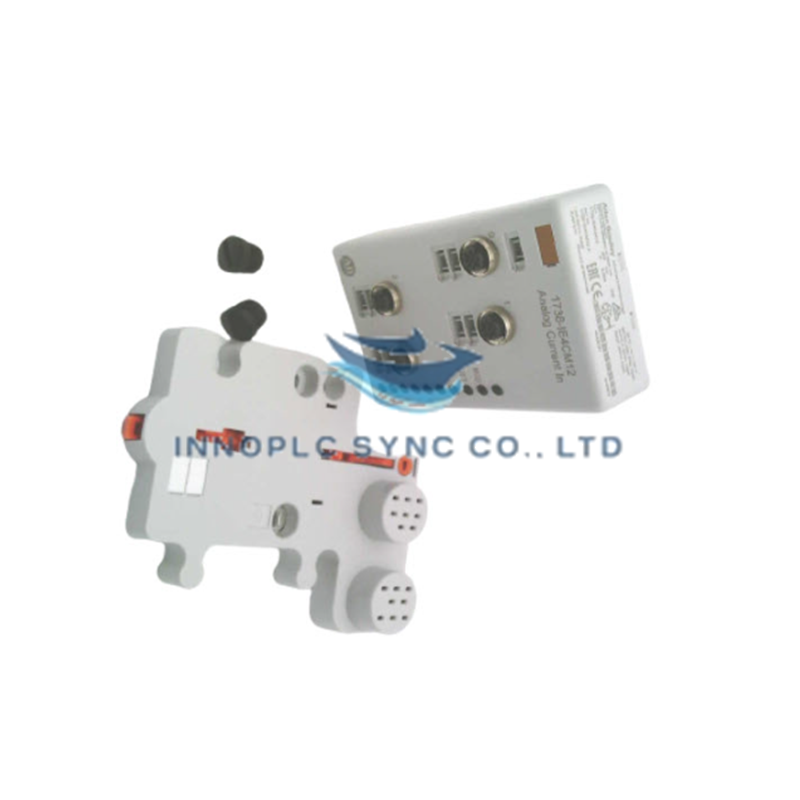

پیش از اتصال بدنه ماژول، کلید مکانیکی روی پایه نصب 1738 را روی موقعیت ۳ تنظیم کنید.
ماژول را محکم روی پایه فشار دهید تا مکانیزم قفل‌کننده در جای خود قفل شود و یکپارچگی آب‌بندی IP69K حفظ شود.
حسگرهای آنالوگ میدانی را با استفاده از کابل‌های پیش‌قالب‌گیری‌شده M12 Micro-Change متصل کنید و مهره‌های کوپلینگ را با دست سفت کنید تا اتصال آب‌بندی‌شده برقرار شود.
اطمینان حاصل کنید همه درگاه‌های بدون استفاده کانکتور M12 با درپوش‌های محافظ IP69K پوشانده شده‌اند تا از نفوذ رطوبت به پین‌های ماژول جلوگیری شود.

اطلاعات سفارش و گارانتی

شرایط خرید و بازگشت

راهنمایی‌های دقیق در مورد حداقل مقدار سفارش، زمان‌های تحویل، گزینه‌های پرداخت، گارانتی و سیاست‌های بازگشت.

ما با کمال میل سفارشات عمده را قبول می‌کنیم، با حداقل مقدار سفارش تنها یک واحد.

در صورت درخواست، می‌توانیم تمام مدارک لازم، از جمله گواهی‌های مبدا/تطابق و سایر مدارک صادراتی مورد نیاز را ارائه دهیم.

ما 100% پرداخت T/T (انتقال تلگرافی) را قبل از ارسال قبول می‌کنیم. برای اقلامی که زمان تحویل دارند، 30% پیش‌پرداخت الزامی است و 70% باقی‌مانده قبل از ارسال قابل پرداخت است. برای انتقالات RMB، لطفاً در صورت داشتن نماینده‌ای در چین با ما تماس بگیرید.

تمام اقلام جدید و اصلی با گارانتی استاندارد یک ساله ارائه می‌شوند. برای گزینه‌های گارانتی تمدید شده، لطفاً با ما تماس بگیرید تا جزئیات قیمت را دریافت کنید.

ما رضایت شما را در اولویت قرار می‌دهیم. اگر نیاز به بازگشت یک کالا دارید، باید این کار را ظرف ۳۰ روز از تاریخ خرید انجام دهید. محصول باید استفاده نشده، باز نشده و در بسته‌بندی اصلی خود، شامل تمام لوازم جانبی باشد. بازپرداخت‌ها ظرف ۵-۷ روز کاری پس از دریافت بازگشت پردازش خواهند شد. لطفاً توجه داشته باشید که هزینه‌های حمل و نقل و بسته‌بندی غیرقابل بازگشت هستند.
