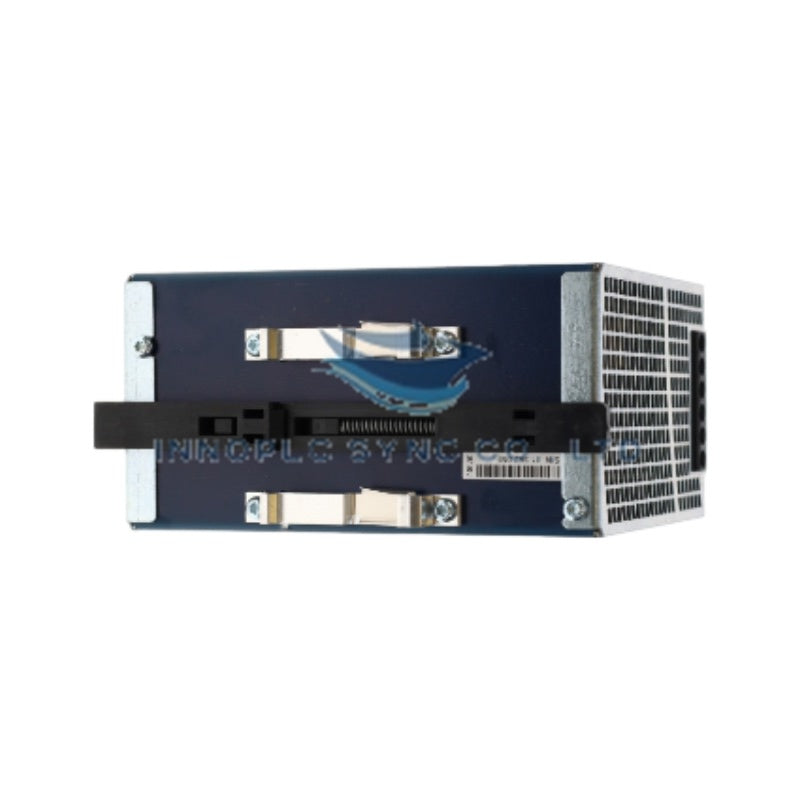

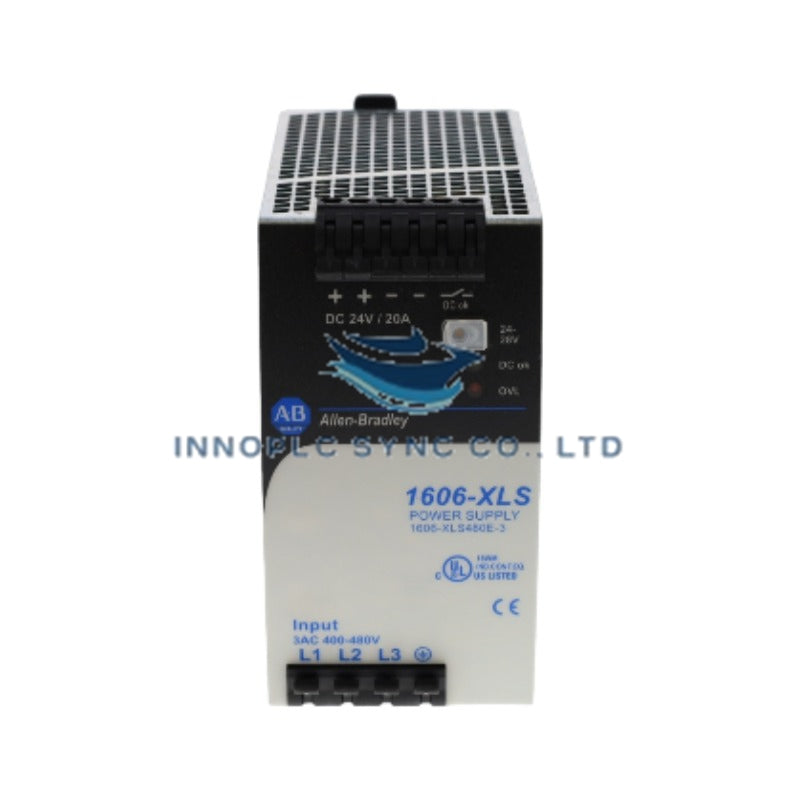

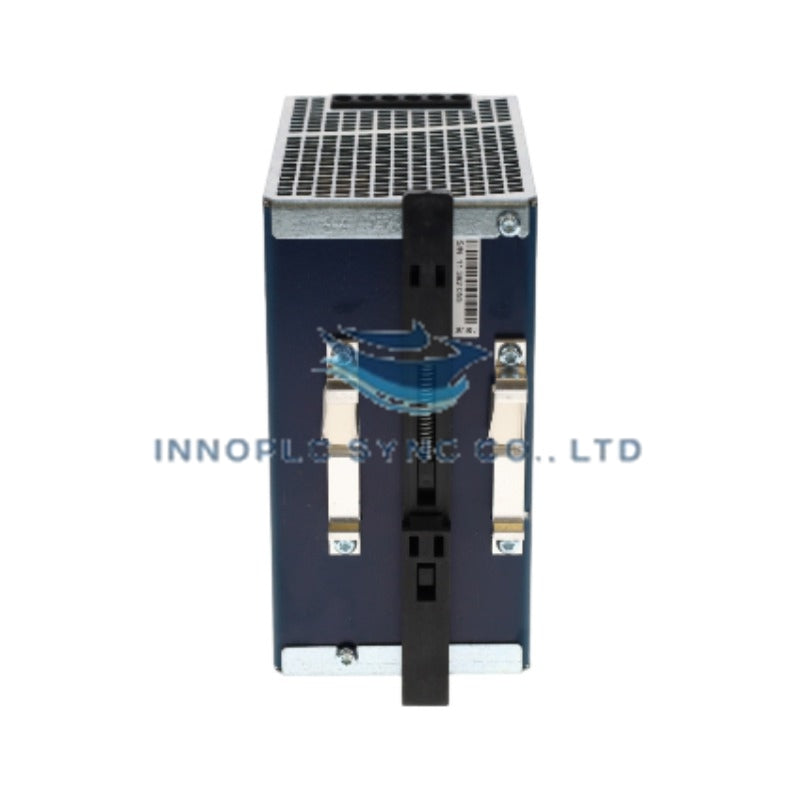

منبع تغذیه صنعتی Allen-Bradley 1606-XLS480E-3
Allen-Bradley 1606-XLS480E-3 که با نام 1606-XLS480E-3 Power Supply نیز در کاتالوگ ثبت شده است، بهعنوان یک مؤلفه سختافزاری اختصاصی برای تبدیل ورودی AC سهفاز به توان خروجی تنظیمشده 24-28 VDC در تابلوهای کنترل صنعتی و شبکههای اتوماسیون عمل میکند. این منبع مستقیماً رکهای PLC، عملگرهای میدانی و تجهیزات الکترونیکی کنترل را تغذیه میکند و در عین حال خروجی نامی 480 W را با قابلیت تقویت توان تا 150% ارائه میدهد تا جهشهای گذرای بارهای القایی را جذب کند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 1606-XLS480E-3 |
| برند | Allen-Bradley |
| مبدأ | ایالات متحده |
| وزن | 2.01 lbs (0.91 kg) |
| ابعاد | فرمفاکتور استاندارد ریل DIN |
| دمای کاری | -25 تا +70 deg C (-13 تا +158 deg F) |
| مصرف توان | خروجی نامی 480 W (تقویت توان اوج تا 150%) |
| ولتاژ ورودی | 380 تا 480 VAC (سهفاز) |
| ولتاژ خروجی | 24 تا 28 VDC (قابل تنظیم) |
| سری سیستم | 1606-XLS Performance Power |
| بازدهی | 95% معمول |
| نوع نصب | نصب روی ریل DIN |
سازگاری با فلش Firmware و مقیاسپذیری چگالی I/O
این واحد که برای یکپارچهسازی بیوقفه در کنار شاسیهای کنترل با چگالی بالا طراحی شده است، پایداری قطعی توان را در سراسر شبکههای ارتباطی گذرگاه backplane تضمین میکند. بازدهی بسیار بالای 95% بار حرارتی تابلو را کاهش میدهد و از افت ولتاژ هنگام عملکرد اوج سیستم یا اجرای فلش Firmware در ماژولهای I/O مجاور جلوگیری میکند. قابلیت اشتراکگذاری جریان داخلی امکان پیکربندی عملکرد موازی را فراهم میکند تا ظرفیت کلی توان افزایش یابد یا افزونگی N+1 در رکهای اتوماسیون با دسترسپذیری بالا ایجاد شود.
پرسشهای متداول
پرسش: 1606-XLS480E-3 چگونه بارهای میدانی با جریان هجومی بالا را مدیریت میکند؟
پاسخ: این منبع تغذیه قابلیت تقویت توان اوج تا 150% را فراهم میکند و به آن امکان میدهد هنگام راهاندازی بارهای القایی سنگین مانند رلههای میدانی، موتورهای DC یا سلونوئیدها، جریان اضافی کوتاهمدت را بدون افت ولتاژ خروجی تأمین کند.
پرسش: آیا میتوان چند واحد 1606-XLS480E-3 را برای عملکرد افزونه بهصورت موازی متصل کرد؟
پاسخ: بله، این ماژول از حالت عملکرد موازی پشتیبانی میکند. در صورت نصب دیودهای جداساز مناسب، میتوان چند واحد را به یکدیگر متصل کرد تا توپولوژیهای منبع تغذیه افزونه N+1 ایجاد شوند یا خروجی کل بار افزایش یابد.
راهنمای نصب در محل
- منبع تغذیه را بهصورت عمودی روی ریل DIN استاندارد 35 mm درون یک تابلو کنترل برق با تهویه مناسب نصب کنید.
- برای تسهیل همرفت طبیعی حرارتی، فاصلههای آزاد حداقلی (معمولاً 40 mm در بالا، 20 mm در پایین و 5 mm در طرفین) را در اطراف محفظه سوراخدار رعایت کنید.
- برق AC سهفاز (380 تا 480 VAC) را با رعایت ترتیب صحیح فازها و اتصال زمین مناسب، به ترمینال ورودی اصلی سیمکشی کنید.
- پیش از اتصال بارهای فعال کنترل، پتانسیومتر پنل جلویی را برای تنظیم ولتاژ خروجی DC هدف (24 تا 28 VDC) تنظیم کنید.
- برای جلوگیری از وارد شدن تنش به اتصالات ترمینال، از هادیهای مسی با اندازه مناسب و مدیریت کابل مجهز به مهار کششی استفاده کنید.
