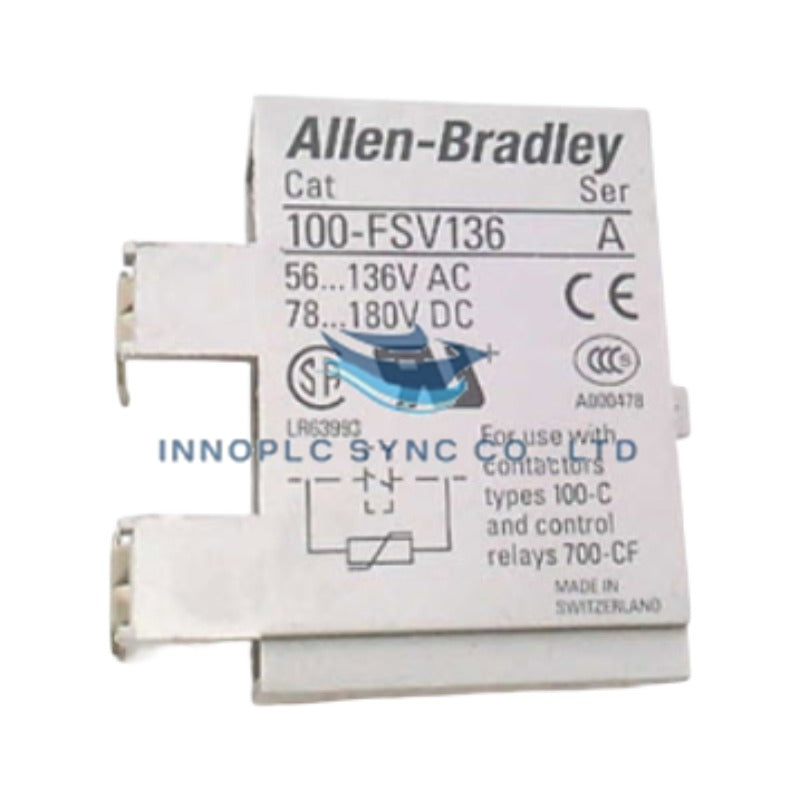

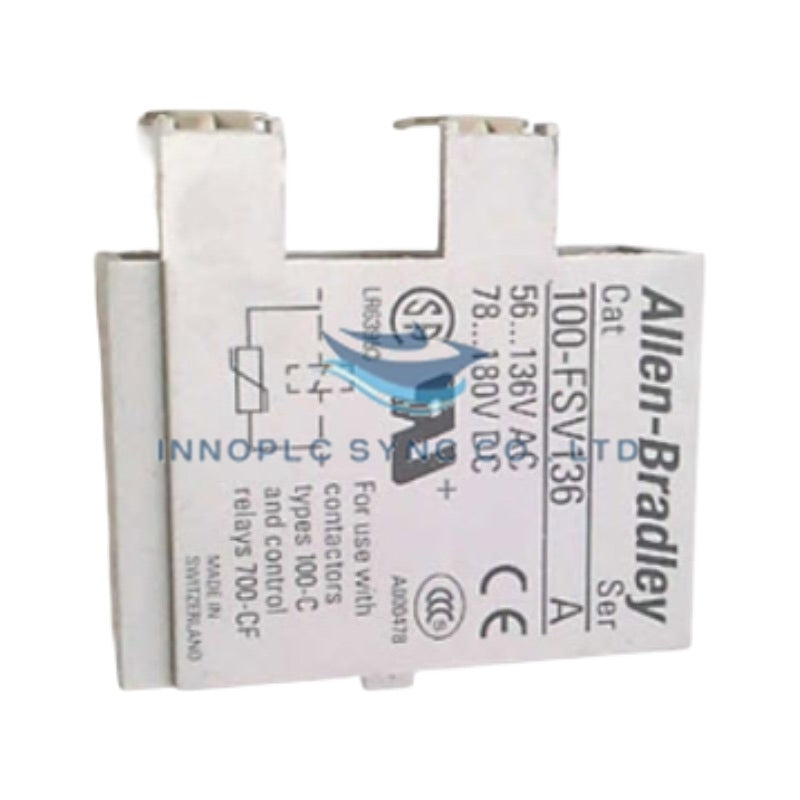

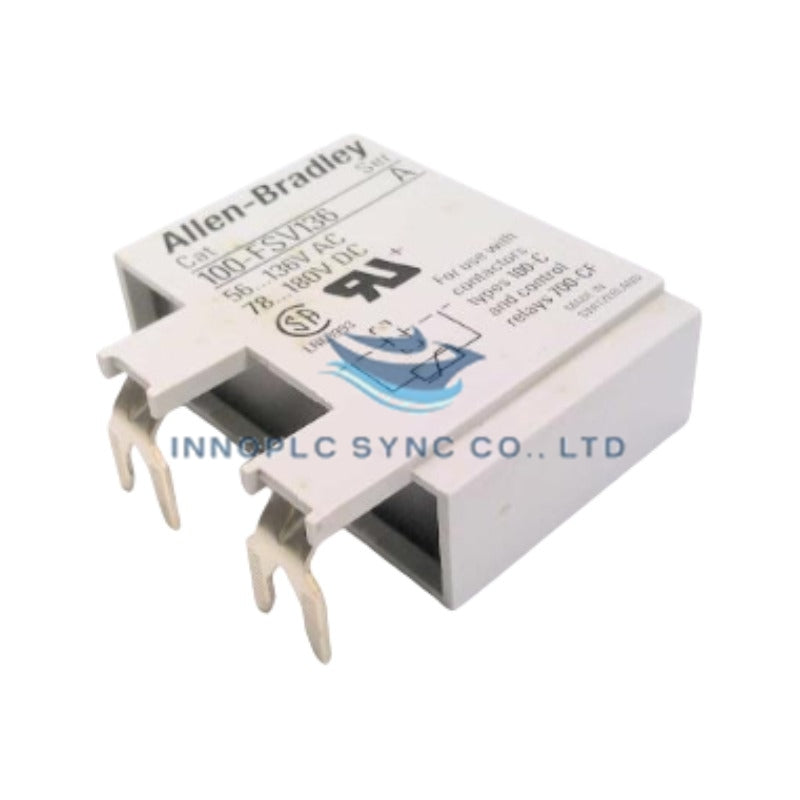

ماژول سرکوبگر اضافهولتاژ 100-FSV136 آلن-بردلی
Allen-Bradley 100-FSV136 که با نام ماژول سرکوبگر اضافهولتاژ 100-FSV136 نیز فهرست شده است، بهعنوان یک قطعه سختافزاری اختصاصی برای محدودسازی ولتاژهای گذرا و حفاظت از بوبین در مدارهای رلههای کنترلی و کنتاکتورها عمل میکند. این ماژول که مستقیماً روی پایانههای بوبین کنترل نصب میشود، جهشهای ولتاژ القایی ایجادشده هنگام بیبرق شدن بوبین را سرکوب میکند تا از خروجیهای دیجیتال حالتجامد و سرعت ارتباط گذرگاه پشتی در پلتفرمهای کنترلی Allen-Bradley محافظت شود.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 100-FSV136 |
| برند | Allen-Bradley |
| مبدأ | ایالات متحده |
| وزن | 0.05 پوند (0.023 کیلوگرم) |
| ابعاد | فرمفاکتور فشرده با نصب روی کنتاکتور |
| دمای کار | محدوده استاندارد کار صنعتی |
| مصرف توان | قطعه غیرفعال / بدون مصرف در حالت آمادهبهکار |
| فناوری سرکوبگر | وریستور (MOV) |
| ولتاژ نامی AC | 56 تا 136 ولت AC (50/60 هرتز) |
| ولتاژ نامی DC | 78 تا 180 ولت DC |
| نوع نصب | اتصال سریع مستقیم به پایانه بوبین کنتاکتور |
حفاظت از شبکه قطعی EtherNet/IP و مقیاسپذیری چگالی ورودی/خروجی
این ماژول که برای جلوگیری از ورود گذراهای سریع الکتریکی با ولتاژ بالا (EFT) به سیمکشی کنترل محلی طراحی شده است، یکپارچگی سیگنال را در تابلوهای کنترل پرتراکم حفظ میکند. با محدودسازی جهشهای ولتاژ القایی درست در منبع، از معماریهای مقیاسپذیر چگالی ورودی/خروجی کمولتاژ محافظت میکند، مانع اختلال در شبکههای قطعی EtherNet/IP میشود و تضمین میکند سرعت ارتباط گذرگاه پشتی هنگام چرخههای سوئیچینگ پرتکرار کنتاکتور بدون وقفه باقی بماند.
سؤالات متداول
س: آیا سرکوبگر اضافهولتاژ 100-FSV136 زمان قطع کنتاکتور را افزایش میدهد؟
پ: سرکوبگرهای اضافهولتاژ مبتنی بر وریستور مانند 100-FSV136، ولتاژهای بیشجهش اوج را محدود میکنند و در مقایسه با سرکوبگرهای دیودی استاندارد، تأخیر ناچیزی، معمولاً کمتر از چند میلیثانیه، به زمان رهاسازی کنتاکتور اضافه میکنند.
س: آیا میتوان از ماژول 100-FSV136 در مدارهای کنترل AC و DC استفاده کرد؟
پ: بله، شبکه وریستور یکپارچه بهصورت دوطرفه عمل میکند و از محدودههای ولتاژ کاری 56 تا 136 ولت AC (50/60 هرتز) و 78 تا 180 ولت DC پشتیبانی میکند.
راهنمای نصب در محل
- پیش از دسترسی به پایانههای بوبین کنتاکتور، تمام برق کنترل و ولتاژ خط اصلی را ایزوله کنید.
- ماژول 100-FSV136 را مستقیماً روی رابط بوبین جلویی یا بالایی کنتاکتور سازگار Allen-Bradley جا بزنید.
- اطمینان حاصل کنید که پینهای پایانه ماژول کاملاً در پایانههای گیره پیچی بوبین کنتاکتور درگیر شدهاند.
- پیچهای اتصال بوبین را مطابق مشخصات گشتاور توصیهشده سازنده کنتاکتور سفت کنید.
- پیش از اعمال مجدد ولتاژ کاری، بررسی کنید سیمکشی کنترل از آرمیچرهای مکانیکی متحرک فاصله داشته باشد.
