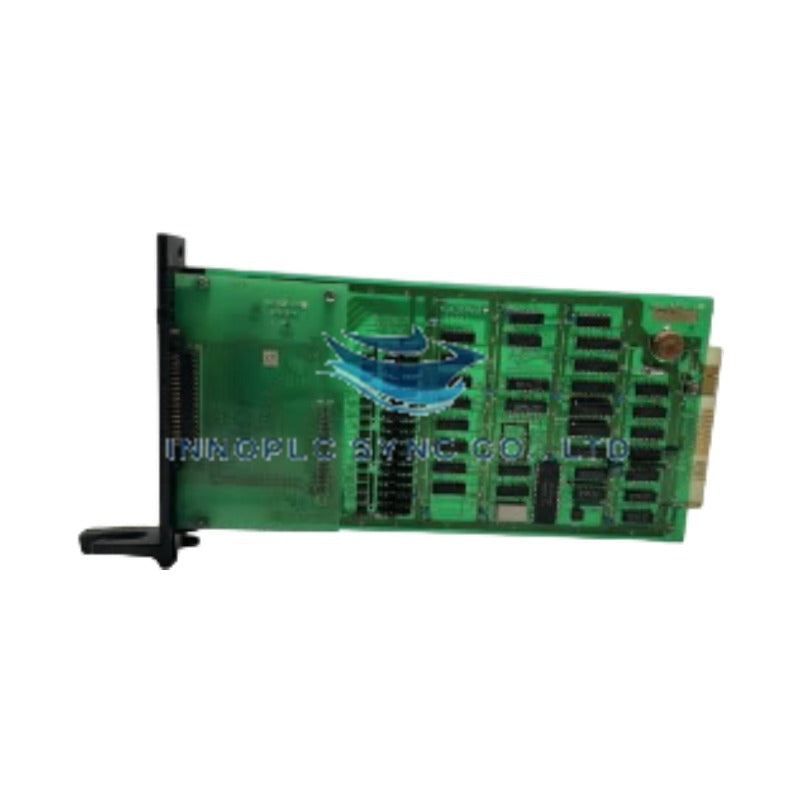

Módulo de entrada/salida digital Yokogawa ST2*D
El Yokogawa ST2*D, también catalogado como módulo de entrada/salida digital ST2*D, funciona como un componente de hardware dedicado al procesamiento de señales discretas y al control de lógica de relés en las plataformas Yokogawa CENTUM-XL, u-XL y DCS. Como parte de la serie JUXTA R, el módulo admite hasta 16 tarjetas de entrada/salida de relés, con un total de 32 canales, acepta señales de entrada de 24 VCC y proporciona salidas de 0-24 VCC a 1 A, mientras se comunica a través de redes PROFIBUS-DP, DeviceNet y Modbus.
Especificaciones del hardware
| Parámetro | Especificación |
|---|---|
| Modelo | ST2*D |
| Marca | Yokogawa |
| Origen | Japón |
| Peso | 0,5 kg |
| Dimensiones | 100 mm x 100 mm x 50 mm |
| Temperatura de funcionamiento | -20 a +70 °C |
| Consumo de energía | Alimentado por el plano posterior del sistema |
| Tipo de módulo | Módulo de entrada/salida digital |
| Capacidad de canales | 32 canales (admite hasta 16 tarjetas de E/S de relés) |
| Tensión de entrada | 24 VCC |
| Tensión de salida | 0-24 VCC |
| Corriente máxima de salida | 1 A |
| Protocolos de comunicación | PROFIBUS-DP, DeviceNet, Modbus |
| Compatibilidad del sistema | Plataformas Yokogawa CENTUM-XL, u-XL y DCS |
Aislamiento entre canales e integración de lazo HART
La arquitectura de la tarjeta de E/S digital Yokogawa ST2*D incorpora barreras físicas de aislamiento entre canales para evitar que los bucles de tierra y el ruido eléctrico de campo interfieran con las unidades centrales de procesamiento del DCS. Los protocolos integrados de enrutamiento de señales admiten conmutación discreta multipunto, manteniendo al mismo tiempo la separación física respecto a las líneas de protocolo de lazo HART de 4-20 mA adyacentes, FOUNDATION Fieldbus y las redes de conectividad Profibus PA. El diseño integrado de estabilidad térmica garantiza una evaluación precisa del estado durante los ciclos de referencia de compensación de unión fría (CJC) en los canales analógicos vecinos.
Preguntas frecuentes
Pregunta: ¿Cuál es la densidad total de canales que admite el módulo de E/S digital ST2D?
Respuesta: El ST2D admite hasta 16 tarjetas de entrada/salida de relés, lo que proporciona una densidad total de 32 canales discretos.
Pregunta: ¿Qué protocolos de comunicación admite de forma nativa el hardware ST2*D?
Respuesta: El módulo se conecta directamente a redes industriales mediante los protocolos PROFIBUS-DP, DeviceNet y Modbus.
Directrices de instalación en campo
- Aislamiento de la alimentación: Desconecte la alimentación del armario y aísle los lazos externos de tensión de campo de 24 VCC antes de montar o realizar el mantenimiento de la tarjeta ST2*D.
- Montaje del módulo: Inserte la tarjeta ST2*D en la ranura designada de la jaula del bastidor de la serie JUXTA R y empújela hasta que los pestillos de bloqueo laterales encajen firmemente en su lugar.
- Cableado de señales: Conecte los conductores de entrada y salida según las asignaciones de los canales, asegurándose de que las cargas de los relés externos no superen la especificación de corriente máxima de salida de 1 A.
- Apantallamiento y puesta a tierra: Tienda los cables de comunicación digital de campo alejados de las líneas de alimentación de CA de alta tensión. Conecte todas las pantallas de los cables directamente a la barra principal de tierra del sistema.
