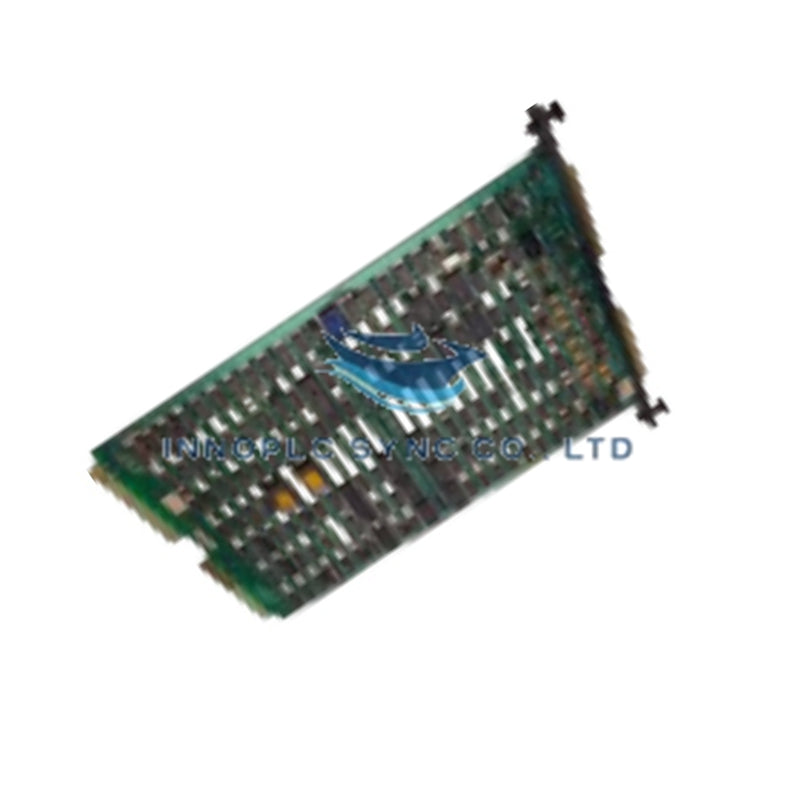

Tarjeta del módulo de interfaz de señales Yokogawa SIF2*A
El Yokogawa SIF2*A, también catalogado como la tarjeta de módulo de interfaz de señales SIF2*A, funciona como un componente de hardware dedicado para la conversión de señales de instrumentos de campo dentro de los sistemas de control distribuido (DCS) Yokogawa CENTUM VP y CS 3000. El módulo traduce señales de entrada analógicas heterogéneas de voltaje/corriente, digitales discretas y seriales a través de 8 canales de interfaz en paquetes de datos digitales de 16 bits para su transmisión directa por el bus posterior al procesador de control principal.
Especificaciones de hardware
| Parámetro | Especificación |
|---|---|
| Modelo | SIF2*A |
| Marca | Yokogawa |
| Origen | Japón |
| Peso | 0,3 kg |
| Dimensiones | 25 mm x 140 mm x 130 mm |
| Temperatura de funcionamiento | De 0 a 55 grados C |
| Consumo de energía | Alimentado por el bus posterior del sistema |
| Tipo de módulo | Módulo de interfaz de señales / tarjeta PLC |
| Resolución de conversión de señales | 16 bits |
| Capacidad de canales | 8 canales |
| Formatos de señal compatibles | Analógica (voltaje/corriente), digital, serial |
| Compatibilidad del sistema | Yokogawa CENTUM VP, CS 3000 |
Compensación de unión fría y protocolo de lazo HART de 4-20 mA
La arquitectura de interfaz Yokogawa SIF2*A incorpora canales de aislamiento dedicados entre canales para desacoplar los lazos de entrada analógica y el cableado de campo discreto de las líneas principales de procesamiento del bus posterior. La capa integrada de acondicionamiento de señales mantiene una alta uniformidad térmica en los terminales para favorecer la precisión de la compensación de unión fría (CJC) al procesar entradas de sensores de temperatura. El diseño de las pistas integrado admite la transmisión continua del protocolo de lazo HART de 4-20 mA, así como rutas de conectividad FOUNDATION Fieldbus / Profibus PA, sin introducir distorsión de impedancia de línea en tendidos de E/S de alta densidad.
Preguntas frecuentes
P: ¿Qué buses posteriores de sistemas de control Yokogawa aceptan de forma nativa la tarjeta de interfaz SIF2A?
R: El módulo SIF2A está diseñado para su inserción directa en los bastidores de controladores DCS Yokogawa CENTUM VP y CS 3000.
P: ¿Qué tipos de señales pueden convertir los canales de procesamiento de entrada SIF2A?
R: La SIF2A convierte lazos de voltaje y corriente analógicos de campo, estados de contactos digitales discretos y flujos de datos seriales en datos digitales para el controlador del sistema.
P: ¿Qué resolución utiliza el circuito de conversión de señales analógicas de la SIF2*A?
R: El convertidor analógico-digital integrado digitaliza las señales con una resolución de 16 bits.
Directrices de instalación en campo
- Aislamiento de la alimentación del sistema: Desconecte la alimentación del bus posterior del bastidor y aísle las fuentes externas de los lazos de 4-20 mA o de alimentación de contactos antes de insertar o retirar la tarjeta SIF2*A.
- Instalación mecánica: Alinee la placa de circuito del módulo con las guías de la ranura para tarjetas de 25 mm del chasis y empuje firmemente hasta que el conector posterior quede completamente asentado en el zócalo del bus posterior.
- Conexiones del cableado de campo: Conecte los conductores de entrada de campo al conjunto de bloques de terminales correspondiente. Verifique que la polaridad analógica y las líneas de comunicación serial RX/TX coincidan con las asignaciones de pines del sistema.
- Puesta a tierra del blindaje: Tienda los cables de señal alejados de las líneas de CA de alto voltaje y termine todos los conductores de drenaje de los cables directamente en la barra de puesta a tierra de punto único del gabinete para preservar la inmunidad al ruido.
