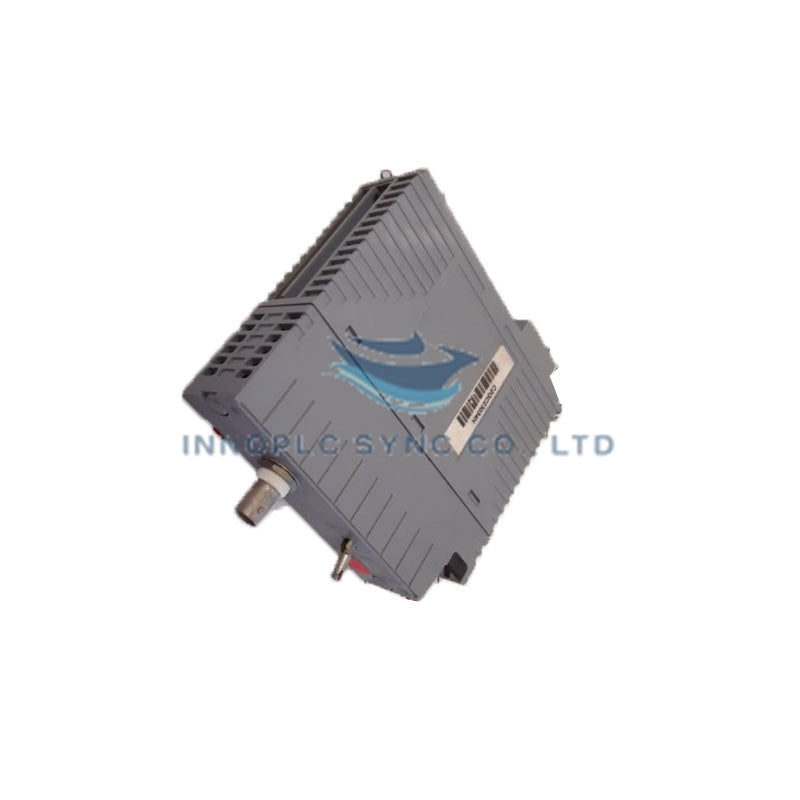

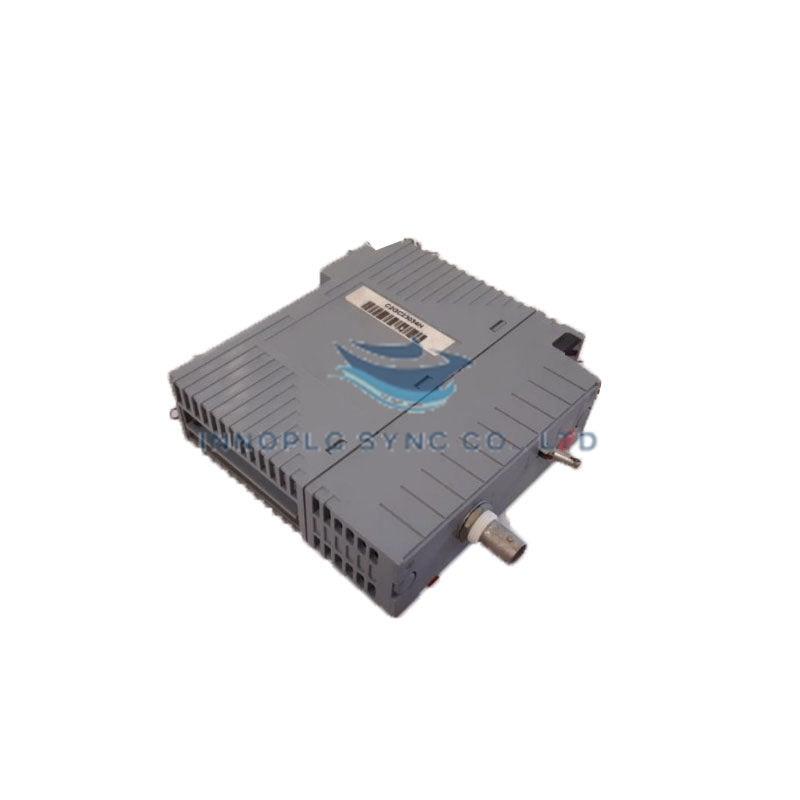

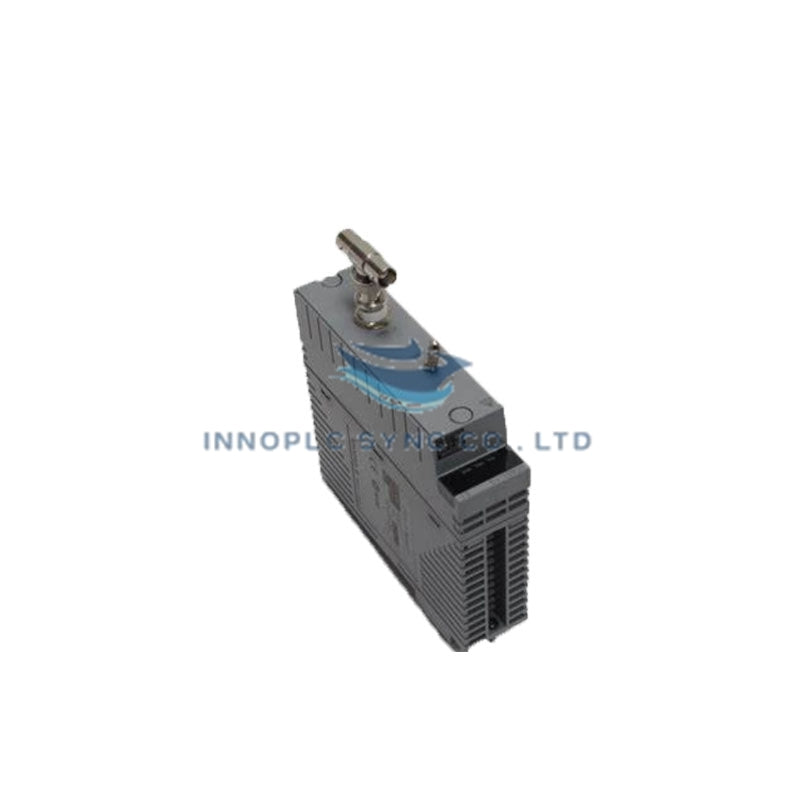

Estación de control de campo Yokogawa PFCS-S5120
El Yokogawa PFCS-S5120 S1, también catalogado como el módulo de estación de control de campo PFCS-S5120, funciona como un componente de hardware dedicado al control de lazos de proceso y la comunicación determinista con dispositivos de campo dentro de los sistemas de control distribuido Yokogawa CENTUM VP.
Especificaciones del hardware
| Parámetro | Especificación |
|---|---|
| Modelo | PFCS-S5120 S1 |
| Marca | Yokogawa |
| Origen | Japón |
| Peso | 8.50 kg |
| Dimensiones | 482 x 310 x 275 mm (estándar de montaje en rack de 19 pulgadas) |
| Temperatura de funcionamiento | 0 a 50 grados C |
| Consumo de energía | 320 VA (190 W) |
| Tensión de alimentación de entrada | 24 V CC / 220-240 V CA nominal |
| Frecuencia de CA | 50/60 Hz (tolerancia de +/- 3 Hz) |
| Categoría del módulo | Chasis de estación de control de campo (FCS) / conjunto de procesamiento |
| Protocolo de bus de campo | FOUNDATION Fieldbus / integración de lazos Vnet/IP |
Aislamiento galvánico de señales e integración de redes de campo
Diseñada para arquitecturas de control de procesos, la estación proporciona un alto aislamiento entre canales en los subsistemas de E/S remotas y los buses de instrumentación de campo. El panel posterior del controlador procesa redes 4-20 mA HART y FOUNDATION Fieldbus, con compatibilidad con compensación de unión fría (CJC) para módulos de termopar. Los buses de comunicación Vnet/IP de alta velocidad garantizan la sincronización redundante de datos en tiempo real, con una latencia de red mínima durante la conmutación entre pares tolerante a fallos.
Preguntas frecuentes
P: ¿Cómo se gestiona el aislamiento de señales entre el bus lógico interno de 24 V CC y las fuentes de alimentación externas de 220-240 V CA?
R: Las etapas internas de conversión de energía incorporan barreras de aislamiento óptico y galvánico. Esto protege los procesadores de control de menor tensión del panel posterior frente a picos de tensión o ruido de línea originados en la red eléctrica de CA.
P: ¿Cuáles son las principales consideraciones de puesta a tierra al instalar el PFCS-S5120 en entornos con alta interferencia electromagnética?
R: El chasis requiere una conexión dedicada al terminal de tierra funcional (FE), con una trayectoria de baja resistencia (inferior a 100 ohmios). Las pantallas de comunicación de los segmentos Vnet/IP o de bus de campo deben conectarse a tierra en un único punto para evitar que las corrientes de bucle de tierra interfieran con la integridad de las señales analógicas de 4-20 mA.
P: ¿Puedo sustituir unidades de E/S o de alimentación mientras la estación de control de campo permanece energizada?
R: Sí, los submódulos redundantes compatibles de la estación cuentan con capacidad de sustitución en caliente. Sin embargo, la alimentación debe aislarse antes de realizar tareas de mantenimiento en las conexiones principales del panel posterior o sustituir unidades primarias de distribución de energía no redundantes.
Directrices de instalación en campo
- Espacio libre térmico del gabinete: Monte el PFCS-S5120 verticalmente dentro de un rack de instrumentos estándar de 19 pulgadas. Mantenga un espacio libre mínimo de 100 mm por encima y por debajo de la unidad para garantizar un flujo de aire por convección natural que permita disipar el calor.
- Cableado y alivio de tensión de los cables: Dirija los cables de alimentación de 220-240 V CA lejos de los cables de señales de campo sensibles de 24 V CC. Fije todas las conexiones de los bloques de terminales con un par de apriete de entre 0.5 y 0.6 N-m para mantener un contacto eléctrico estanco a los gases.
- Terminación de las pantallas: Conecte las pantallas de los cables de bus de campo y HART directamente a la barra de puesta a tierra del gabinete mediante abrazaderas de cable conductoras estándar, garantizando un contacto de apantallamiento de 360 grados.
