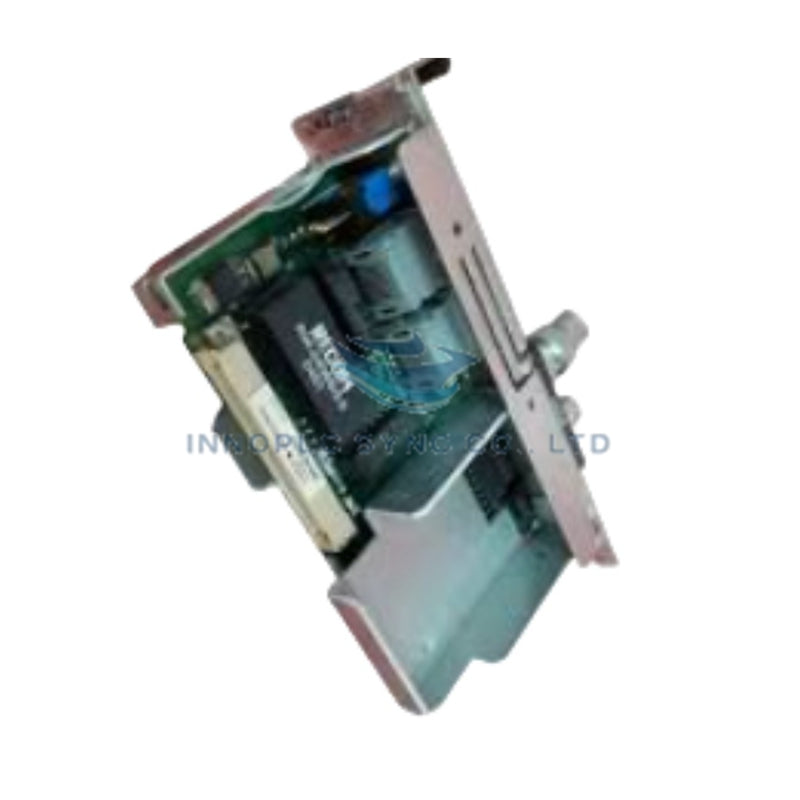

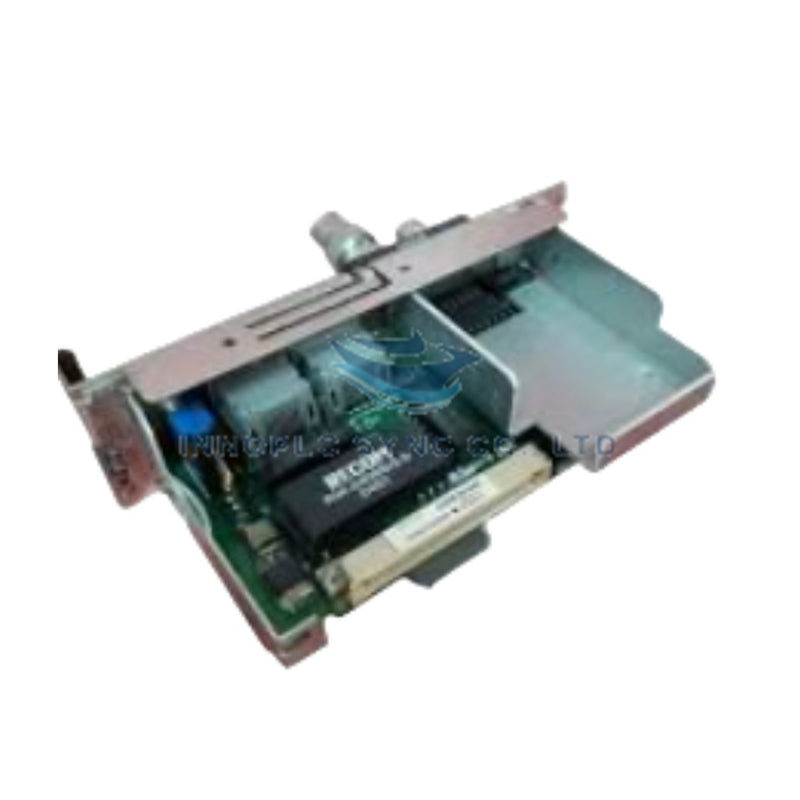

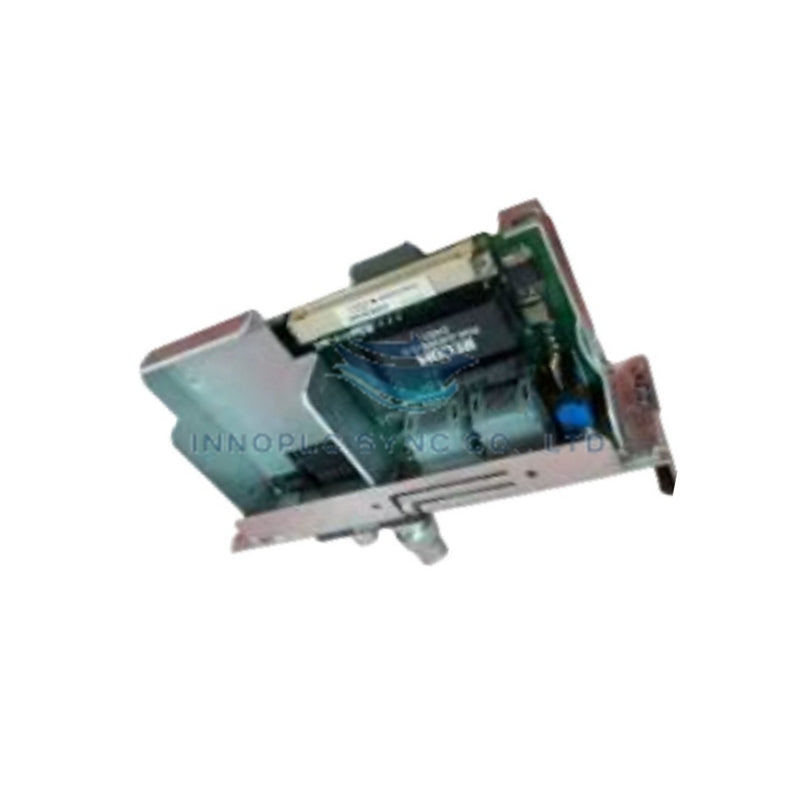

Módulos de comunicación YOKOGAWA AIP504-10
Configurado para el aislamiento de señales y la conversión de nivel en las plataformas Centum CS y Centum VP, el Yokogawa AIP504-10 S1 (módulo acoplador V-NET AIP504) proporciona ejecución física y eléctrica directa.
Desglose del sufijo y matriz de modelos
- AIP504: Designación del modelo base para el conjunto especializado del módulo acoplador de señales del bus V-NET.
- -10: Código de opción funcional del hardware que especifica una configuración de entrada de alimentación operativa estándar de 100-120 VAC.
- S1: Designación del código de estilo que representa el nivel de revisión de fabricación del hardware para la compatibilidad con la interfaz del bus del procesador.
Especificaciones del hardware
| Parámetro | Especificación |
|---|---|
| Modelo | AIP504-10 S1 |
| Marca | Yokogawa |
| Origen | Japón |
| Peso | 0.7 kg |
| Dimensiones | Ancho de ranura estándar para módulos Yokogawa |
| Temperatura de funcionamiento | 0 a 55 grados C |
| Consumo de energía | Carga estándar del bus interno |
| Voltaje de entrada | 100 a 120 VAC |
| Velocidad de la interfaz | Hasta 100 Mbps |
| Interfaz de comunicación | Bus de red de control V-NET |
| Funciones de red | Compatibilidad con VLAN, conversión de nivel de señal |
Aislamiento entre canales y protocolos de bus
El módulo acoplador Yokogawa AIP504-10 S1 proporciona aislamiento de señales de alta velocidad entre los módulos del procesador central y el backplane de comunicación V-NET. Al realizar la conversión de niveles físicos y el aislamiento eléctrico, la unidad elimina las diferencias de potencial de tierra y suprime el ruido electromagnético de alta frecuencia en los subracks de control distribuido. Esto protege los procesos de traducción del protocolo de los lazos HART de 4-20 mA y las transacciones continuas de datos analógicos frente a la corrupción de señales en arquitecturas densas de automatización de procesos.
Preguntas frecuentes
P: ¿Cuál es la función operativa principal del módulo AIP504-10 S1 dentro de la arquitectura V-NET?
R: El módulo actúa como un acoplador físico que realiza el aislamiento de señales y la conversión de niveles de voltaje, conectando la lógica de la tarjeta del procesador con el bus V-NET de alta velocidad.
P: ¿Cómo aísla el AIP504-10 S1 la lógica del procesador del sistema frente al ruido eléctrico inducido en campo?
R: Las barreras de aislamiento galvánico integradas bloquean los picos de voltaje en modo común y las corrientes de bucle de tierra del lado del bus, evitando que se propaguen a los circuitos de memoria del procesador.
Directrices de instalación en campo
- Aísle las líneas de alimentación del subrack principal antes de insertar o extraer el módulo AIP504-10 S1 de la ranura del bastidor de tarjetas.
- Confirme que el voltaje de la alimentación auxiliar de CA entrante coincide con la especificación de 100-120 VAC del módulo antes de energizarlo.
- Asegure una conexión equipotencial de baja impedancia entre el bastidor de retención del módulo y la barra principal de tierra del sistema para optimizar el rendimiento del blindaje contra el ruido.
- Dirija los cables del bus de comunicación V-NET por canales de señal específicos, alejados de cargas inductivas elevadas y líneas de alimentación de motores.
- Apriete completamente todos los tornillos de retención del bastidor de tarjetas para mantener el enclavamiento mecánico y la continuidad permanente de la conexión a tierra.
