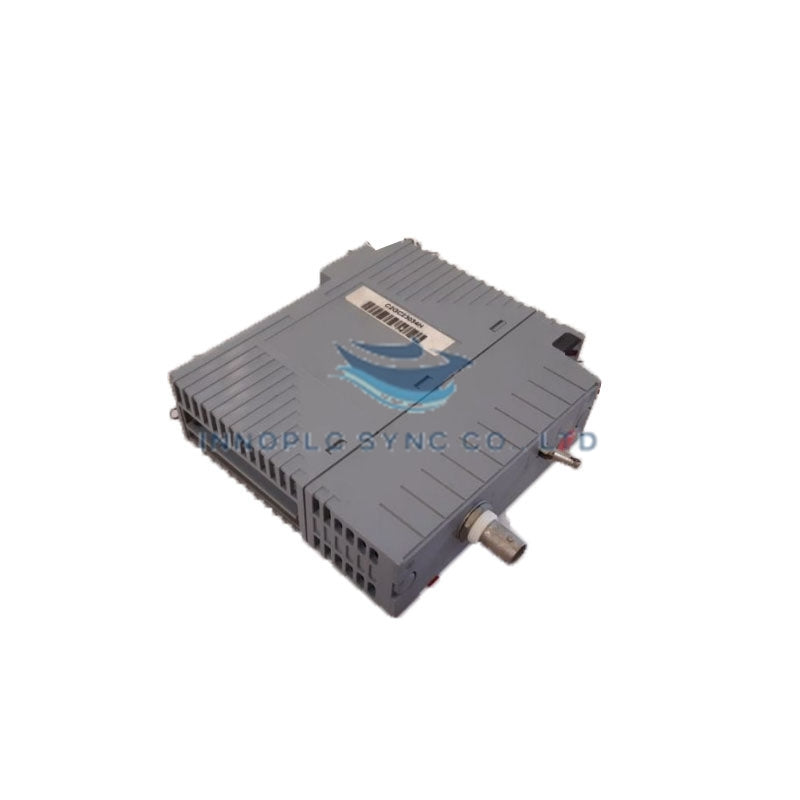

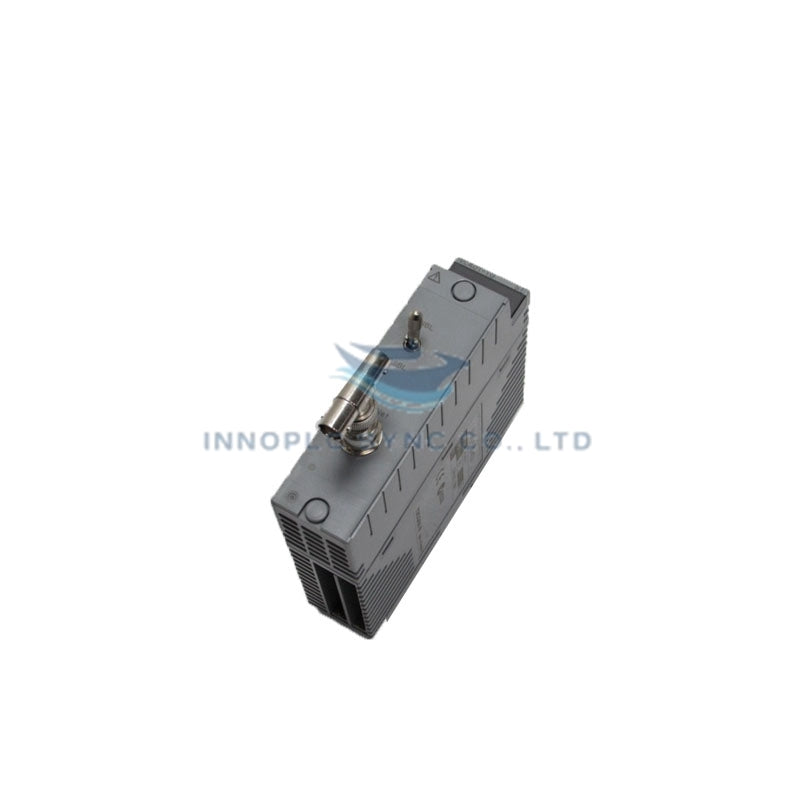

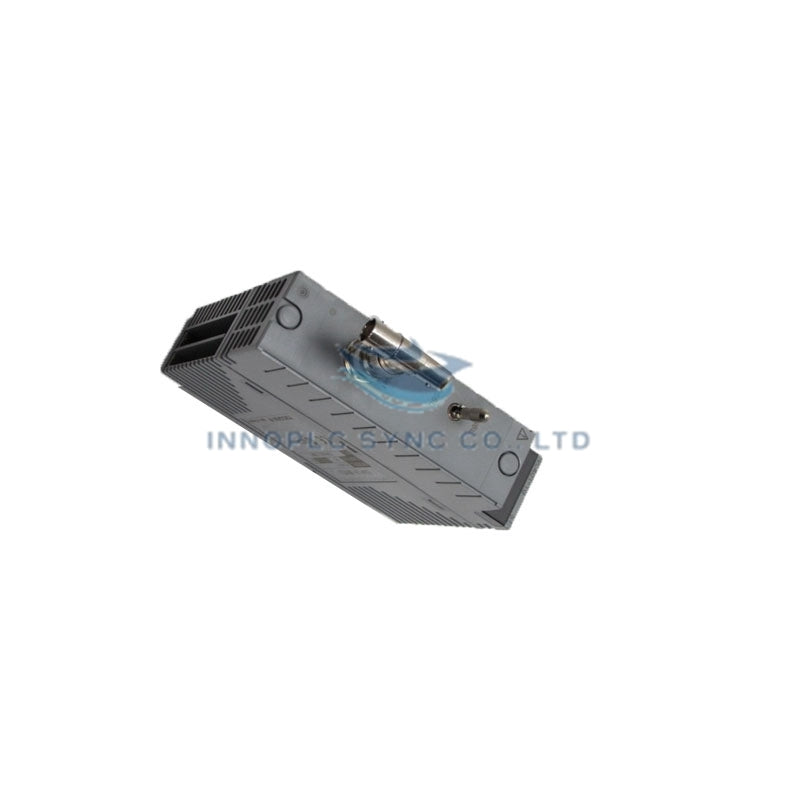

Módulo de entrada Yokogawa ADV151-E50/D5A00
El Yokogawa ADV151-E50/D5A00, también catalogado como el módulo de entrada digital ADV151, funciona como un componente de hardware dedicado para la supervisión de estados de secuencia de eventos de alta velocidad en plataformas DCS CENTUM VP.
Desglose de sufijos y matriz de modelos
| Número de catálogo base | Código de sufijo | Código de opción | Descripción funcional / Configuración |
|---|---|---|---|
| ADV151 | -E50 | /D5A00 | Módulo DI aislado de 32 canales y 24 VDC (con captura SOE, bisel estándar, adaptador de cable KS ATD5A-00) |
| ADV151 | -E60 | /D5A00 | Módulo DI aislado de 32 canales y 24 VDC (con captura SOE, pantalla LED de estado, adaptador de cable KS ATD5A-00) |
| ADV151 | -P00 | -S2 | Módulo de entrada digital estándar de 32 canales |
Especificaciones del hardware
| Parámetro | Especificación |
|---|---|
| Modelo | ADV151-E50/D5A00 |
| Marca | Yokogawa |
| Origen | Japón |
| Peso | 0,30 kg (0,66 lb) |
| Dimensiones | Formato estándar de módulo de E/S CENTUM VP |
| Temperatura de funcionamiento | De 0 a 50 °C (de 32 a 122 °F) |
| Consumo de energía | 350 mA máx. con una alimentación de 5 VDC del bus del sistema |
| Número de canales | 32 canales (aislados) |
| Tensión de entrada nominal | 24 VDC |
| Rango de tensión de entrada | De 20,4 a 26,4 VDC |
| Secuencia de eventos (SOE) | Capacidad integrada de captura y registro de marcas de tiempo de eventos SOE |
| Tensión soportada por el aislamiento | Entrada-sistema: 2 kV AC durante 1 min; entre comunes: 500 V AC durante 1 min |
| Adaptador de interfaz de terminales | /D5A00 (adaptador de interfaz para cable KS, modelo ATD5A-00, para 32 canales) |
| Peso de envío | 1,50 kg (3,30 lb) |
Aislamiento entre canales e integración con el bus de campo DCS
El ADV151-E50/D5A00 incorpora aislamiento entre canales y una tensión soportada de 2 kV AC entre los circuitos de entrada de campo y el backplane del sistema para eliminar los bucles de tierra. La unidad de procesamiento de secuencia de eventos (SOE) integrada registra las marcas de tiempo de los eventos de transición de las entradas discretas con una precisión inferior a un milisegundo directamente en el nivel del módulo, antes de transferir los registros de eventos digitalizados a través de la red determinista Vnet/IP.
Preguntas frecuentes
Pregunta: ¿El código de sufijo -E50 del módulo ADV151 admite el registro de marcas de tiempo de secuencia de eventos (SOE)?
Respuesta: Sí, el código de sufijo -E indica la inclusión de bloques de circuitos de hardware dedicados para la captura de eventos SOE de alta precisión.
Pregunta: ¿Qué adaptador de interfaz se suministra con el código de opción /D5A00?
Respuesta: La opción /D5A00 incluye el adaptador de interfaz para cable KS ATD5A-00, diseñado para conectar 32 canales de entrada discretos mediante cables multiconductores KS estandarizados.
Pregunta: ¿Cuál es la tensión soportada por el aislamiento entre el cableado de señales de campo y el backplane del DCS?
Respuesta: El aislamiento óptico galvánico proporciona una aislación dieléctrica de 2 kV AC durante 1 minuto entre las señales de campo de entrada/salida y el backplane del sistema.
Directrices para la instalación en campo
- Asegúrese de desconectar la alimentación de la ranura del backplane del chasis del nodo de destino antes de insertar o retirar el módulo ADV151.
- Alinee las guías de los bordes de la tarjeta del módulo con los rieles de la ranura y presione firmemente hasta que las palancas de bloqueo mecánico superior e inferior queden bloqueadas en su posición.
- Fije el bloque adaptador ATD5A-00 en la cara del conector frontal y apriete los tornillos de retención con los límites de par especificados.
- Dirija las líneas de detección de contactos de campo de 24 VDC por canalizaciones independientes, separadas de las líneas de alimentación de CA de alta tensión, para reducir la diafonía capacitiva.
- Conecte los cables de drenaje generales del cableado de campo directamente a la barra de tierra del bastidor de baja impedancia (FG) del gabinete, siguiendo las normas de instalación estándar de Yokogawa.
