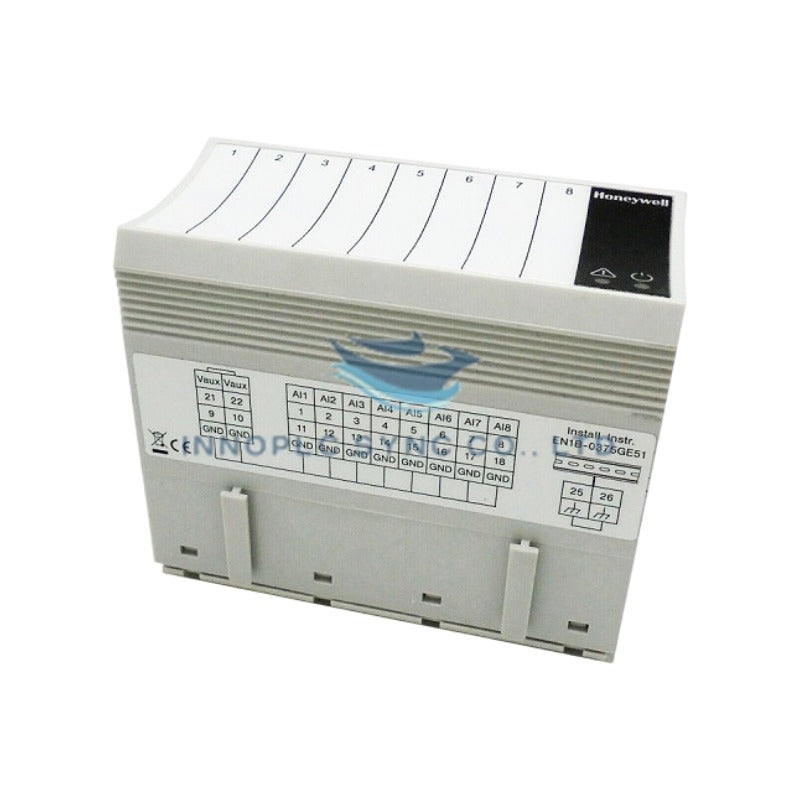

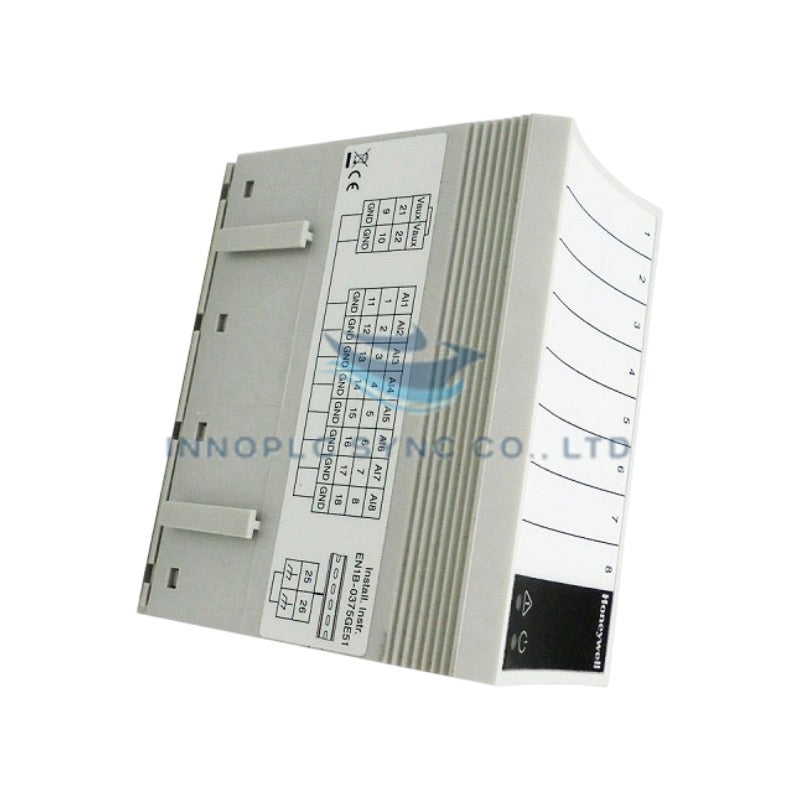

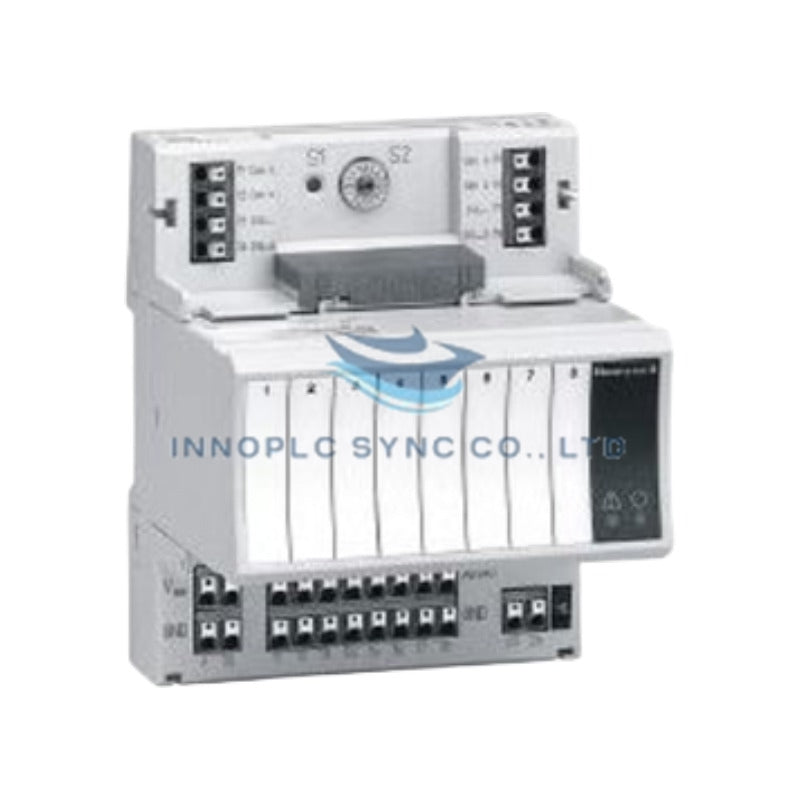

Módulo de controlador programable Honeywell XCL5010
El Honeywell XCL5010, también catalogado como controlador DDC XCL5010, funciona como un componente de hardware dedicado a la ejecución de procesos HVAC libremente programables y al control distribuido dentro de las plataformas de automatización Honeywell Excel 500 / Excel 5000.
Especificaciones de hardware
| Parámetro | Especificación |
|---|---|
| Modelo | XCL5010 |
| Marca | Honeywell |
| Origen | EE. UU. |
| Peso | 1.26 lbs |
| Dimensiones | 5.90 in x 7.79 in x 3.82 in (150 mm x 198 mm x 97 mm) |
| Temperatura de funcionamiento | 0 deg C a +50 deg C |
| Consumo de energía | Máx. 5 VA (4 W) a 24 VAC (+/- 20%) |
| Búfer de memoria del programa | El condensador de oro conserva el contenido de la RAM hasta 72 horas sin baterías |
| Protocolos de red | Bus LONWORKS, C-bus e interfaz serie RS-232 |
Control de procesos e interconexión de señales DCS
Configurado para la automatización de edificios y los bucles de control de procesos en redes DCS Honeywell, el Honeywell XCL5010 (controlador DDC XCL5010) proporciona ejecución física/eléctrica directa. El módulo procesa la telemetría de campo procedente de bloques de E/S distribuidos mediante aislamiento galvánico interno entre canales, que bloquea el ruido eléctrico de modo común y los picos de alta tensión. Gestiona la comunicación C-bus de alta velocidad y las variables de red LONWORKS mientras ejecuta continuamente el código de la aplicación del usuario almacenado en la EPROM flash.
Preguntas frecuentes
P: ¿Cómo se conserva la memoria durante una interrupción del suministro eléctrico principal?
R: Un condensador de oro interno mantiene la RAM del sistema y los datos del reloj en tiempo real hasta 72 horas sin necesidad de reemplazar las baterías de litio.
P: ¿El módulo XCL5010 cuenta con una pantalla integrada?
R: No, la unidad base no incluye una pantalla integrada; para el mantenimiento local, es necesario conectar un panel de operador externo XI582 o un software de PC a través del puerto serie RS-232.
Directrices de instalación en campo
Monte el chasis XCL5010 en un carril DIN estándar de 35 mm, dentro de un gabinete de control protector con clasificación NEMA/IP. Compruebe que la fuente de alimentación de 24 VAC esté apagada antes de conectar los conductores a los bloques de terminales extraíbles. Mantenga una separación mínima de 50 mm alrededor de la carcasa para facilitar la convección térmica natural. Tienda las líneas de comunicación serie (C-bus/LONWORKS) mediante cables de par trenzado y asegúrese de que todos los blindajes de los cables de señal terminen en un único punto de puesta a tierra dentro del gabinete para eliminar los bucles de tierra.
