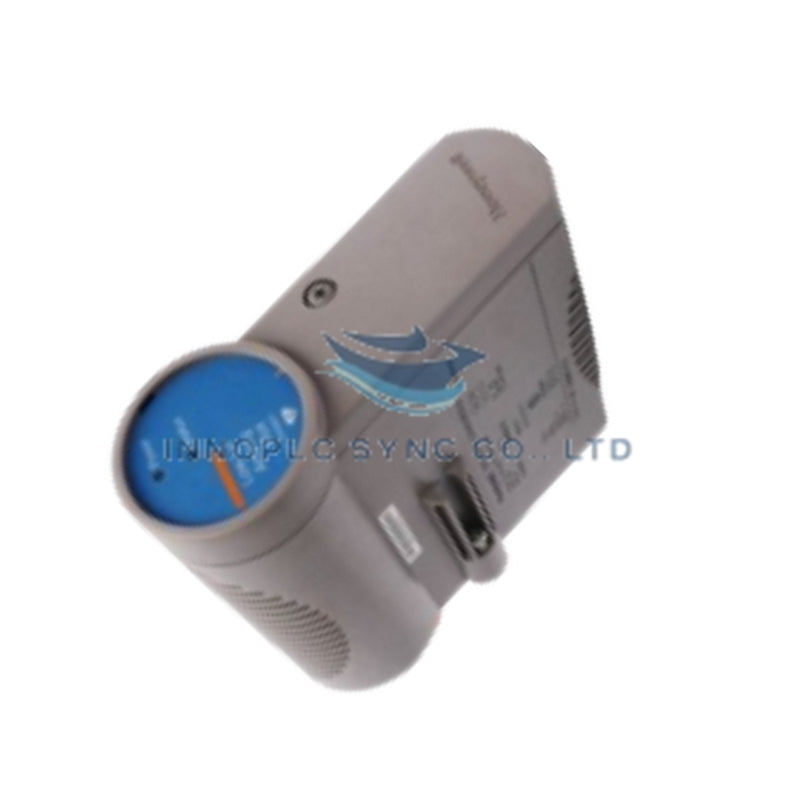

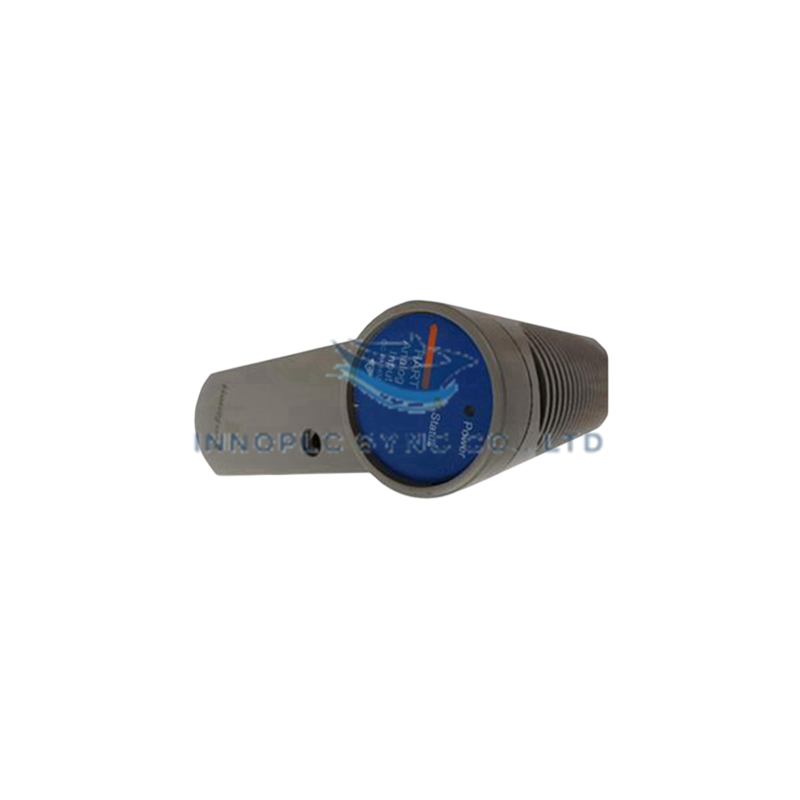

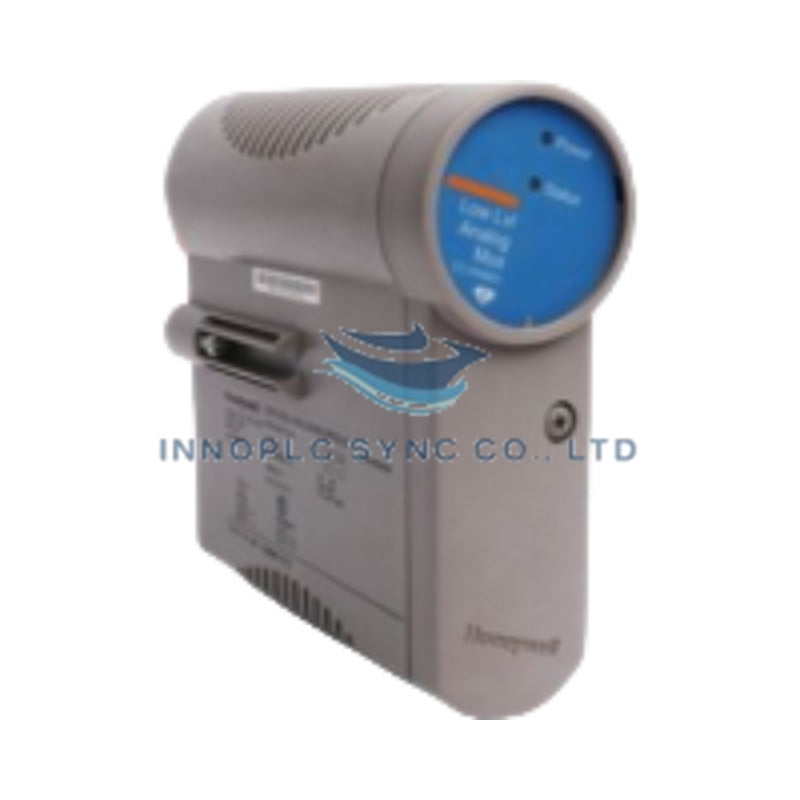

Módulos de entrada analógica Honeywell 8C-PAIMA1
El Honeywell 8C-PAIMA1, también catalogado como el 8C-PAIMA1 Módulo de entrada analógica de bajo nivel, funciona como un componente de hardware especializado para la adquisición directa de señales de transmisores de temperatura y señales en milivoltios dentro de los sistemas de controladores C300 Experion Series C. Acepta directamente entradas de campo de nivel milivoltios procedentes de detectores de temperatura por resistencia (RTD) y termopares (TC), acondicionando y digitalizando las señales primarias de bajo nivel en el bus de backplane de E/S de Experion Series C.
Especificaciones del hardware
| Parámetro | Especificación |
|---|---|
| Modelo | 8C-PAIMA1 |
| Marca | Honeywell |
| Origen | EE. UU. |
| Peso | 3 kg (peso de envío) |
| Dimensiones | Formato estándar de módulo de E/S Series C |
| Temperatura de funcionamiento | -20 a +60 grados C |
| Consumo de energía | Alimentado mediante el backplane del conjunto de terminación de E/S (IOTA) |
| Tipos de entrada | RTD (Pt100, Cu10, Ni120) y termopar (J, K, T, E, R, S, B, N) / mV |
| Resolución de señal | Conversión analógica-digital de 16 bits |
| Aislamiento entre canales | Aislamiento galvánico entre el cableado de campo y la lógica interna |
Compensación de unión fría y aislamiento entre canales
El 8C-PAIMA1 incorpora algoritmos de compensación de unión fría (CJC) de alta precisión, junto con sensores de bloque isotérmico integrados en el conjunto de terminación de E/S (IOTA), para eliminar la deriva térmica termoeléctrica durante la conversión de señales de termopar. El aislamiento de alta densidad entre canales evita que las corrientes parásitas de tierra y los desplazamientos de tensión de modo común corrompan las mediciones de bajo nivel en milivoltios. Cuando se integra junto con módulos estándar de protocolo de lazo HART de 4-20 mA en racks de E/S C300 compartidos, la etapa analógica aislada evita la diafonía eléctrica entre los canales de acondicionamiento de señales.
Preguntas frecuentes
P: ¿El 8C-PAIMA1 admite el intercambio en caliente mientras el nodo Experion Series C está energizado?
R: Sí, el módulo 8C-PAIMA1 admite la inserción y extracción en caliente directamente en el portador IOTA Series C activo, sin interrumpir el funcionamiento de los módulos adyacentes ni alterar la comunicación del bus de backplane.
P: ¿Cómo compensa el módulo la resistencia de los cables de conexión en los sensores de temperatura RTD?
R: El módulo admite configuraciones de cableado RTD de 3 y 4 hilos, utilizando excitación de corriente constante y detección interna de tensión ratiométrica para cancelar automáticamente los errores de resistencia de los cables hasta los límites de línea especificados.
Directrices de instalación en campo
- Montaje del IOTA y entorno del gabinete: Monte el módulo en su bloque IOTA Series C designado, fijado a rieles DIN estándar dentro de gabinetes de control con clasificación IP54 o NEMA 12. Mantenga una holgura vertical mínima de 50 mm por encima y por debajo del conjunto para permitir una convección térmica natural sin obstrucciones.
- Blindaje de señales de bajo nivel: Cablee los termopares y RTD utilizando pares de instrumentación trenzados y blindados. Conecte los blindajes de drenaje de los cables a la barra de tierra del panel dedicada en un único punto para preservar las barreras de aislamiento galvánico y suprimir el ruido EMI de modo común.
- Conexión del cableado a los terminales: Pele los extremos de los conductores hasta 7 mm e insértelos en los terminales de tornillo de la base IOTA. Apriete los tornillos de los terminales a 0,5 Nm para mantener un contacto eléctrico estable sin aplicar una tensión mecánica excesiva a las pistas internas de la PCB de terminales.
